iPhone6进水不开机维修案例

  机型:iPhone6

  故障:进水不开机

  维修方法:

  收到客户的一台iPhone6,故障描述为进水后不开机。确认故障后,拆下外配,单板开机,有开机电流,屏背光灯不亮,(可以隐约看见小苹果的图标),说明主板能开机。

  开始维修背光,背光供电由U1502芯片控制(通过I2C等与AP通讯),直接撬下更换,屏灯亮了。

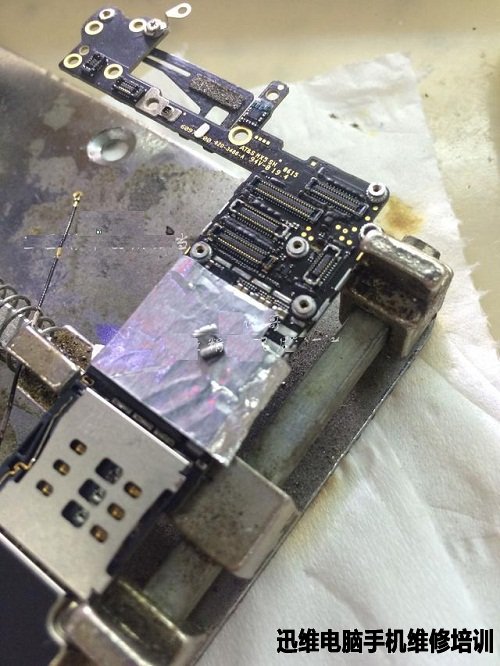

  更换后,背光亮了,但是灯光不稳定,忽明忽暗的,排除屏幕接口接触问题以及芯片虚焊,电容失效问题,仔细在显微镜下看到负责升压的大电感L1503有裂缝,贴好铝箔纸(防止CPU受热过多爆锡),用专用薄刀片边加热边插进去,安全撬下。

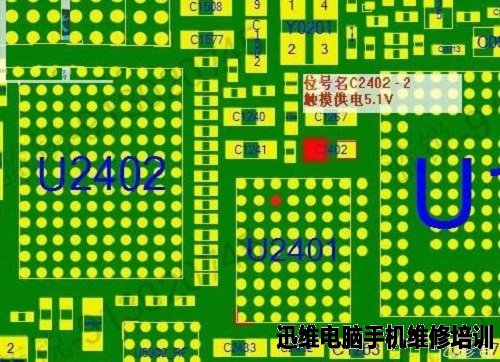

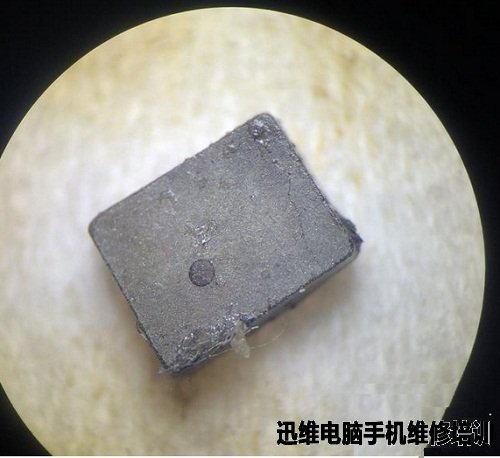

  拆下的电感,能看到有裂缝,推测是电感测量不足导致的升压不够吧。更换完成后,背光正常但是无触摸,先修好触摸才能测试功能,测量到白触摸U2401无5.1v供电。

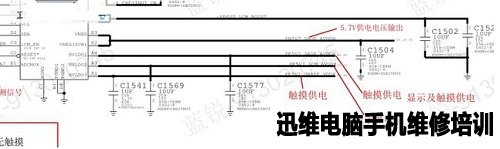

  U1501提供液晶屏幕显示和触摸供电,接上屏幕后,已经输出了正负5.7v和显示的5.7v,就是无白触摸U2401需要的5.1v。

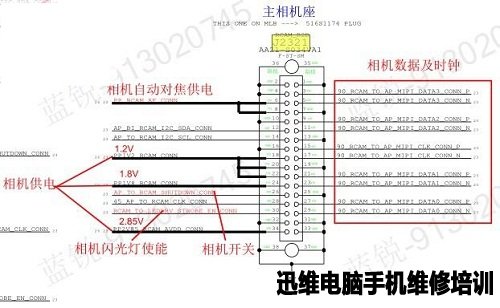

  更换U2401后,U1501正常输出5.1v,触摸测试正常,基本功能正常后,开始测试其它功能。首先检查基带串号都ok,然后发现无前后照相,照相正常需要1.2v、1.8v、2.85v供电和数据接口,数据接口万用表打值都为正常,接上像头,打开照相,测量无2.85v供电。

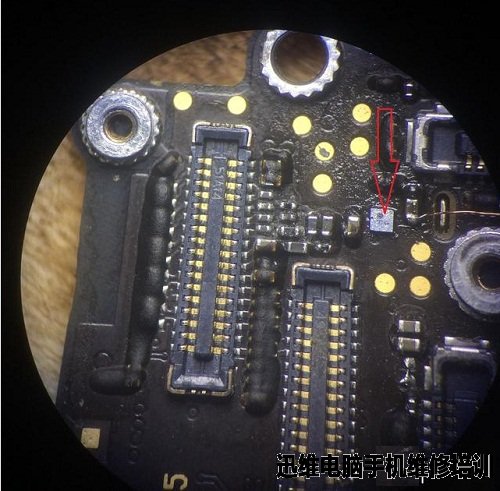

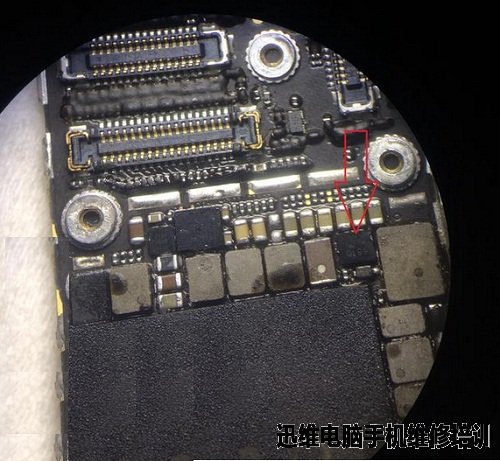

  iPhone6前后照相供电的2.85V都是由这个U2301负责。


  拆下发现这个四角管中的控制脚B1是直通AP的,但是对地无阻值。

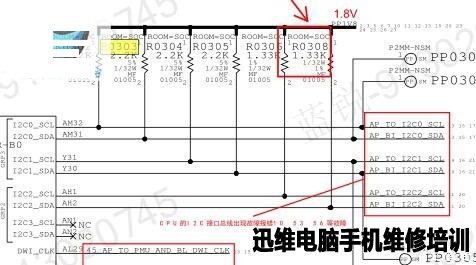

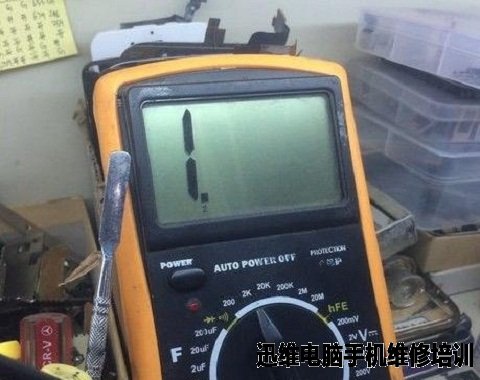

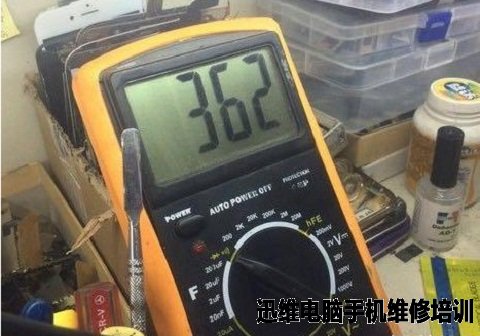

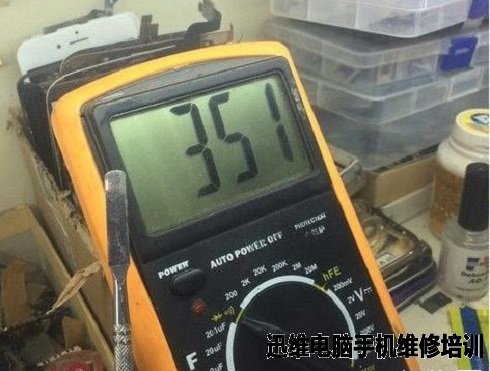

  只能借电了,借一个长供电的3V就OK。然后测试仍然无照相,供电都有了,像头确定好的,那就是数据不对,重新认真打阻值,发现I2C数据中的SCL SDA差距太大,一般来说只差几个数或者相同,这个居然差了10+。



  然后测试数据线的电压,正常来说数据因为上拉电阻,能测到1.8v。


  但是一根为1.8v另一个是0.5v,说明数据总线被拉低,这条线同时连接到闪光灯IC U1602拆下闪光IC后,1.8v有了。照相正常,然后更换闪光IC,闪光灯正常工作。


  继续测试其它各项功能都正常后,清洁主板,吹回屏蔽罩,装回天线,贴回主板贴纸。装机,至此维修结束。
