iPhone6螺丝柱断线不显示故障维修


  机器型号:iPhone6

  故障现象:

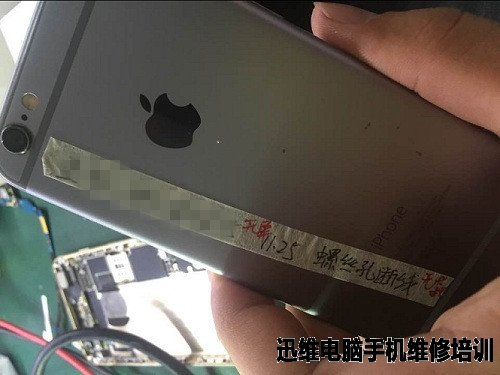

  接到客户一台iPhone6故障机,客户描述此机原本能正常显示,更换屏幕后不显示,怀疑螺丝柱被锁断线。客户描述图如下:

iPhone6螺丝柱断线不显示故障维修 图1
iPhone6螺丝柱断线不显示故障维修 图1

  维修过程:

  取下主板用可调电源给它供电,发现电流跳变正常,属于能正常开机,但是不显示。于是,测量显示电路,发现显示座子J2019的第14脚对地二极体无穷大,此引脚从座子J2019的第14脚开始,中间串联电感FL2036,再直接通往CPU的E4脚,测量电感FL2036的2脚也是无穷大,据此可以判断显示不正常是因为此脚开路引起,此脚属于显示的复位信号。

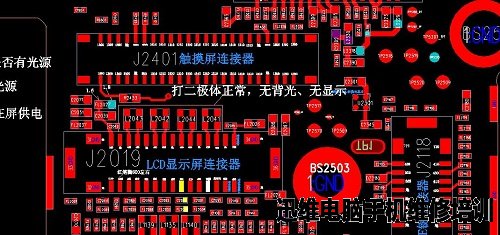

  显示复位信号AP_TO_LCM_RESET_CONN_L在PCB点位图中的位置:

iPhone6螺丝柱断线不显示故障维修 图2
iPhone6螺丝柱断线不显示故障维修 图2

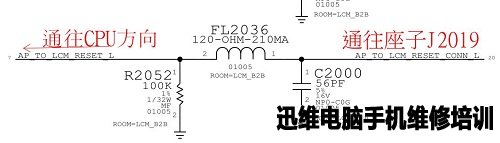

  显示复位信号在原理图中的位置:

iPhone6螺丝柱断线不显示故障维修 图3
iPhone6螺丝柱断线不显示故障维修 图3

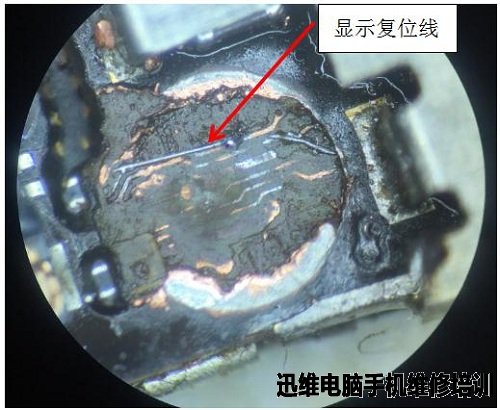

  在显微镜下观察发现螺丝柱BS2502有明显的螺丝柱锁伤痕迹,于是用锋利的刀片刮开螺丝柱。

  在刮开的线路上找到断线的线路,用镊子粘适量的锡浆点在断开的线路表面,再用热风枪240度左右吹熔化锡浆,使锡浆焊接在断线位置,用电烙铁把飞线专用的细铜线表面的绝缘漆烫除,再用刀片切适当的长度即可。

  对刮开的断线除线路加少量的焊宝,用镊子蘸少量的焊宝去粘取刚才切好的铜线,放在断线的线路上,直接风枪240度左右在显微镜下吹断开的线路,使铜线焊接在断线线路上。

iPhone6螺丝柱断线不显示故障维修 图4
iPhone6螺丝柱断线不显示故障维修 图4

  补好所有断开的线路后,用绿油固定和绝缘线路表面。

  绿油固定后的实物图:

iPhone6螺丝柱断线不显示故障维修 图5
iPhone6螺丝柱断线不显示故障维修 图5

  开机测试正常。

  附亮机图:

iPhone6螺丝柱断线不显示故障维修 图6
iPhone6螺丝柱断线不显示故障维修 图6

————完————
