显卡型号：七彩虹网驰GTX1050 TI显卡
故障现象：显卡点不亮
维修过程：
　　一张七彩虹网驰GTX1050 TI 显卡，上机测试点不亮，裸板测供电无短路。上电测，12V有，5V有，3.3V有，1.8V有，无显存和核心供电。

　　对照鑫智造公版图纸，找核心供电，图纸和板子上芯片型号一样，有供电没开启。

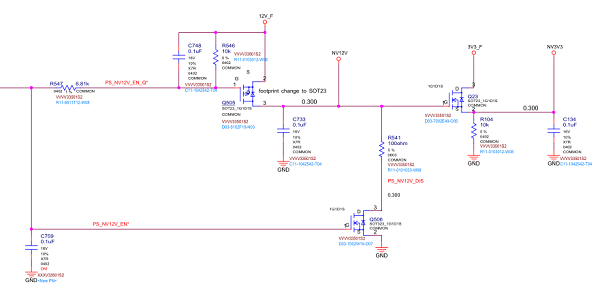

　　追查信号来源PS_NVVDD_EN，由NV3V3上拉。

　　NV3V3由3V3_F转换而来，Q23要导通，PS_NV12V_EN_Q必须是低电平，前推PS_NV3V3_EN必须是高电平，PS_NV3V3_EN就是PS_1V8_PG经过R550得来，饶了一圈，还是PS_1V8_PG,测无电压，对地0。

　　断开R550 后电压依旧为0。

　　1.8V供电芯片，图纸和实物不同。实物为MP1475DJ 丝印ADPH，1.8V 输出正常，反馈正常，开启电压正常，只有芯片坏了。

　　更换后测试各个电压、核心、显存供电全部有了，上机直接点亮！
