技嘉H77N-WIFI通电断电维修

更新时间:2016-03-08 14:59:14

  第一次修这小板,拿到主板测试,没有地方插检测卡,看风扇转下停又转。反复如此
  技嘉的板子,又没使用检测卡,直接刷了2个BIOS,故障一样。



  通电时用示波器检测CPU电压,发现没有电压,又跑背面去量电源的开启,发现通电瞬间没有开启。

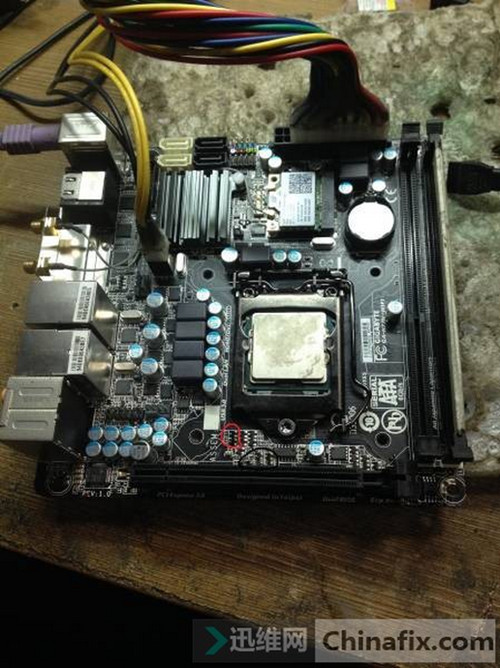

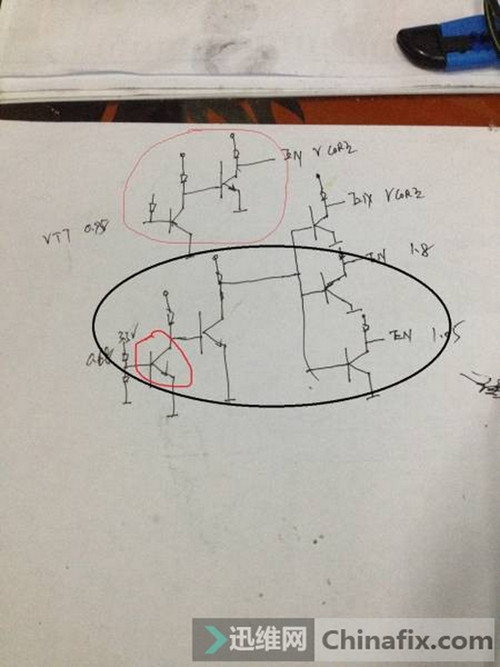

  这不知道是几层板,一个劲跑线,终于找到了红圈内的MOS,是电源的开启,技嘉的主板,一般VCORE的开启是双路控制的,但是通电时检测红圈内MOS,是正常工作的。又找到黑色圈内的另一路开启,一个劲的量啊量,最后手工画了个图纸,由于么有位标,不知道那个是那个,反正最后就是那1P的三极管坏了,换掉搞定。


  这MOS组成的门电路,高低电平转换,正反双向分析才找到坏的1P。这个修的时间有点长!!

本文作者:迅维ID(电脑神
