映众980ti冰龙显卡开机不显示维修

【显卡型号】映众980TI冰龙显卡

【故障现象】显卡开机不显示

【维修过程】

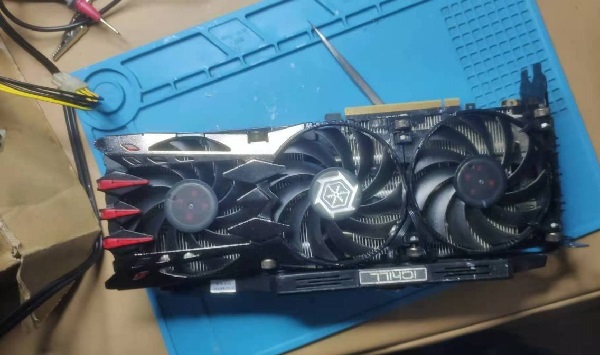

　　收到客户一片映众980TI冰龙显卡。客户描述能通电的，直接接上电源测试，先风扇转一下，立即断电。又被客户描述坑了，还好没烧什么东西。

　　于是分别量，12V的值，发现那个8 pin 的12V 对地短路。怀疑是核心可能挂了。只能先排除这个短路。

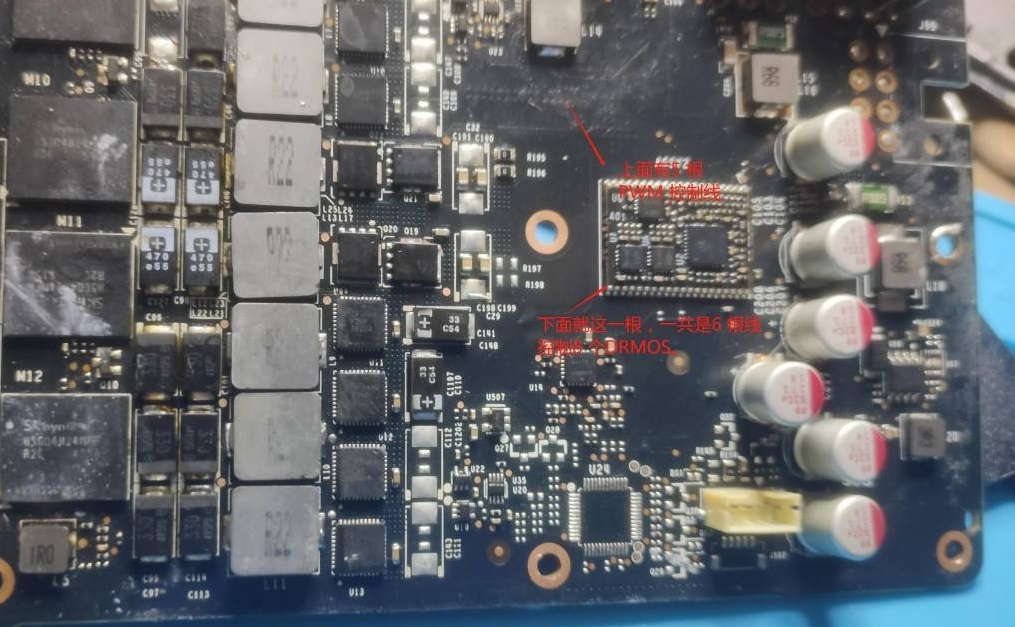

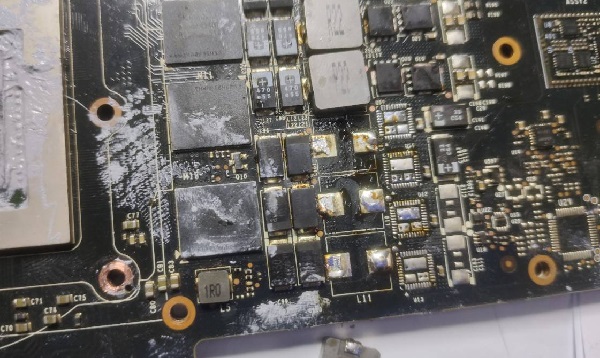

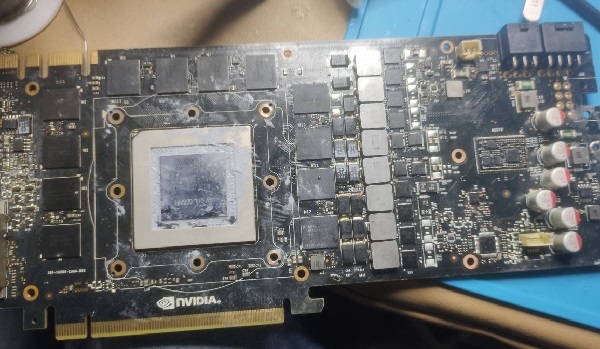

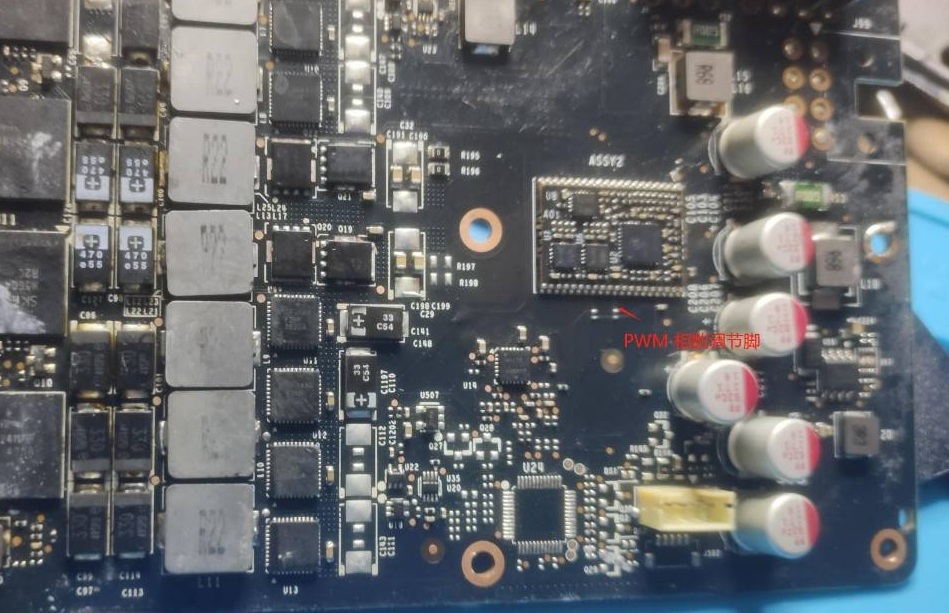

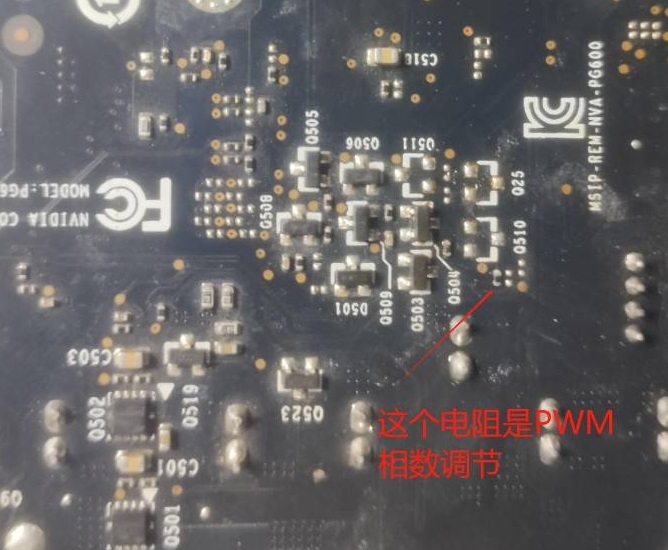

　　开拆。四个DRMOS ，拆到最后一个，才不短路。上机测试，能正常显示，不能运行3D ，客户说过很久之前，就不能大功率运行。更换芯片，焊这种芯片，显卡太吸热了，分别用快克236 ，杂牌936焊接，温度调高，风枪辅助，烙铁焊。风枪主要是吹底板或都芯片的边上的脚，不要一直对着芯片吹。焊上去后上机测试，这个PWM 默认是只输出一组的。要同时输出怎么办，把后面的电阻拆了，就会开启全部输出。拆了之后，PWM 输出一个波形立即关闭，这个不需要抓。在正常一路输出的时候，调好时间和电压。拆了后面这个电阻，开机后只有一个波形在示波器上闪、然后就没了，开来还是芯片有问题，也就是DRMOS 有问题，只是不能直接量出来的。
