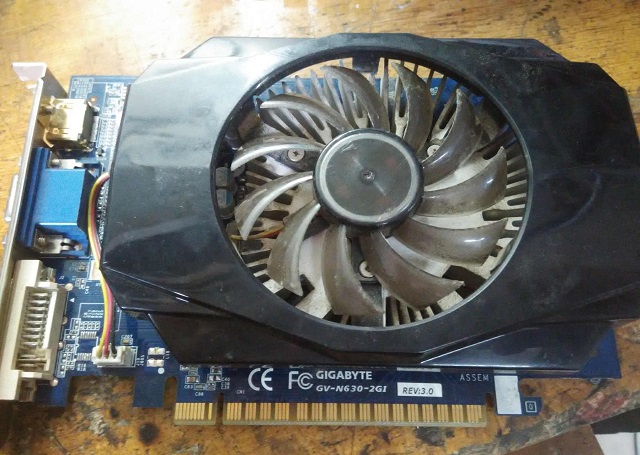

技嘉GV-N630-2GI显卡无供电修复

  同行技嘉GV-N630-2GI显卡无供电,无显存点不亮,显卡供电时序有的是先显存后核心,有的是先核心后显存,这个卡不清楚是哪种。

技嘉GV-N630-2GI显卡无供电修复

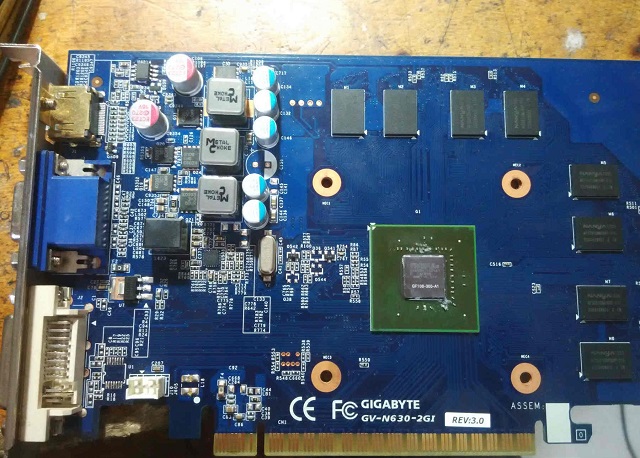

  显存供电芯片是UP1529P,图中左上角8脚芯片;核心供电芯片是UP1605q,晶振左边的就是.6*4脚,QFN24封装。两个芯片的PDF都找不到,这给维修带来了困难。显存供电芯片8条腿,比核心芯片好测,于是先从显存供电开始入手。

技嘉GV-N630-2GI显卡无供电修复

  在百度里输入UP152只显示有UP1529,说明有人搜过这个芯片。再输入UP151时出现了UP1514Q、UP1514Q代换的信息,再查论坛里有人拿RT9214代换成功过UP1514Q。照着9214的脚位一量,UP1529P的脚位定义也是一模一样的。于是直接换9214,不出电,再去查EN信号。

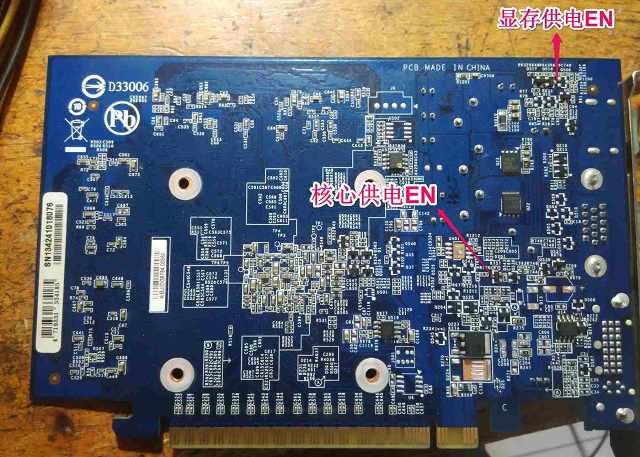

  背部Q517、Q518两个三极管,它俩组合控制EN信号,把下级三极管拆掉EN有了,显存供电产生了1.2V。再把UP1529装上1.5V供电也好了,但核心供电还没出来,说明显存供电芯片正常。这个显卡时序是先核心后显存,而且9214也可以代换,把反馈电阻换掉就行了,下面就查核心供电。

技嘉GV-N630-2GI显卡无供电修复

  量了UP1605Q的供电12V正常,EN也是三极管组合产生的,在板背面有好几组。只有一组Q538、Q543电压是符合EN特征的三极管,为1.2V(其他都是12V),而且直接进到芯片里的。再量GPU上的电容没有短路的,核心供电也不是出来一下立刻保护的样子,是一点都没有,于是判断芯片坏。

  淘宝上发来芯片换上(好贵)修好了,结果后来又有人拿这款卡修,故障一模一样,说明UP1605Q易损,可能是个通病。
