艾维克1070显卡上电不认卡维修

【显卡型号】艾维克1070显卡

【故障现象】显卡上电不认卡

【维修过程】

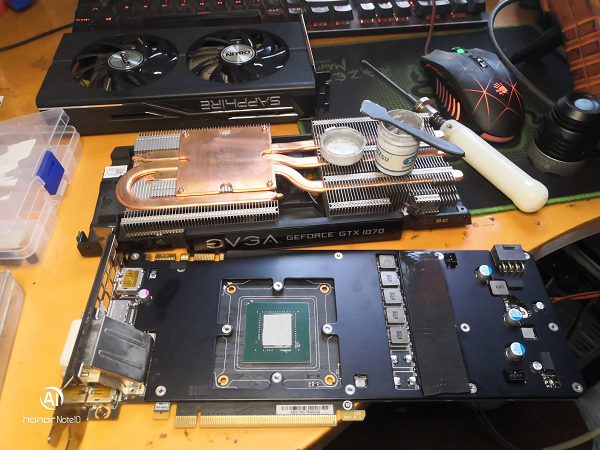

  收到一块艾维克1070故障卡,客户描述识别不到显卡。拿到显卡后,测全板供电阻值,全板正常。

艾维克1070显卡上电不认卡维修 图1

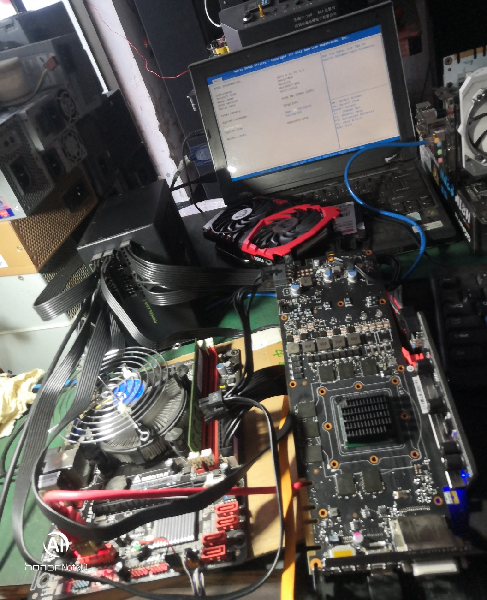

  上电不认卡直接核显亮机了,测供电12V、5V 、3.3V、1. 8V正常,+VDDC +VDDCI和+MVDDC都没有出来。再看核心主控,熟悉的uP9511P,测12脚5伏正常,再测36脚EN信号果然为0。

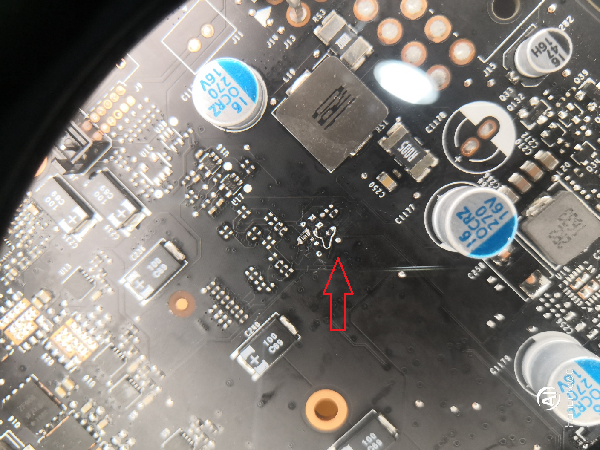

  放大镜下跑线测量打值,该脚走过孔到背面后就不知道下一站跑到哪去了,万用表一顿怼也没发现踪迹。测到过孔旁一颗电阻上有1. 8电压,飞线借电,试机,核心和显存电压都出来了。


艾维克1070显卡上电不认卡维修 图2

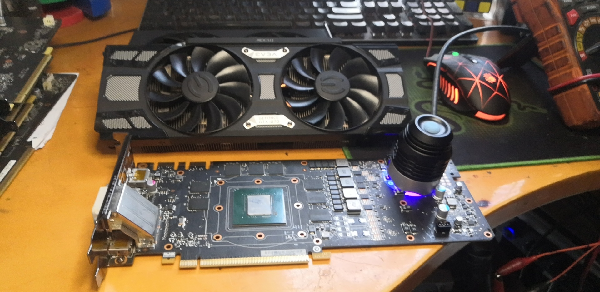

  蘸点黑油固定好,装机一顿测试,功能一切正常,故障排除,维修到此结束。

艾维克1070显卡上电不认卡维修 图3

艾维克1070显卡上电不认卡维修 图4


本案例由迅维会员原创分享!
