【显卡型号】索泰GTX550TI显卡

【故障现象】开机不显示

【维修过程】

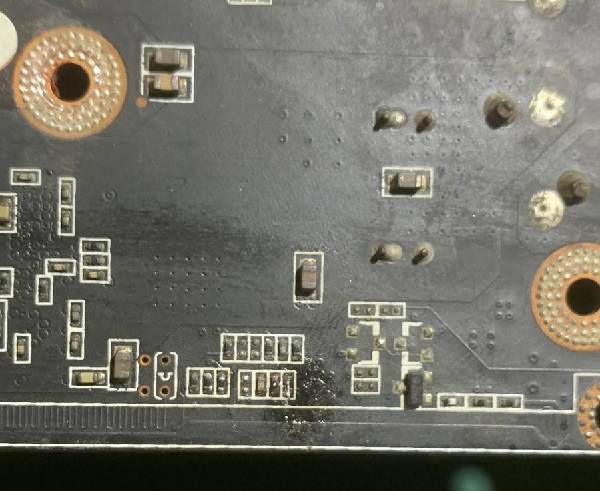

　　拿到显卡，检查贴片元件有些缺损，PCI总线的电容掉了几个。找了一块废的显卡移植几颗电容，补齐电容后打几组供电的阻值，基本都正常，然后测试几组电压：
显存供电1.5V；

接口供电5V；

总线供电1.05V；
显卡各模块供电3.2V；

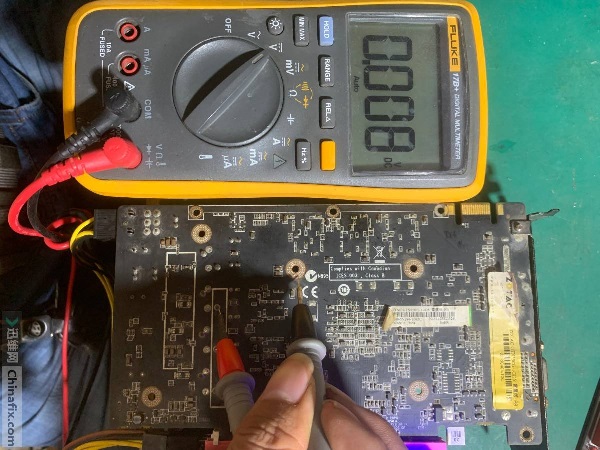

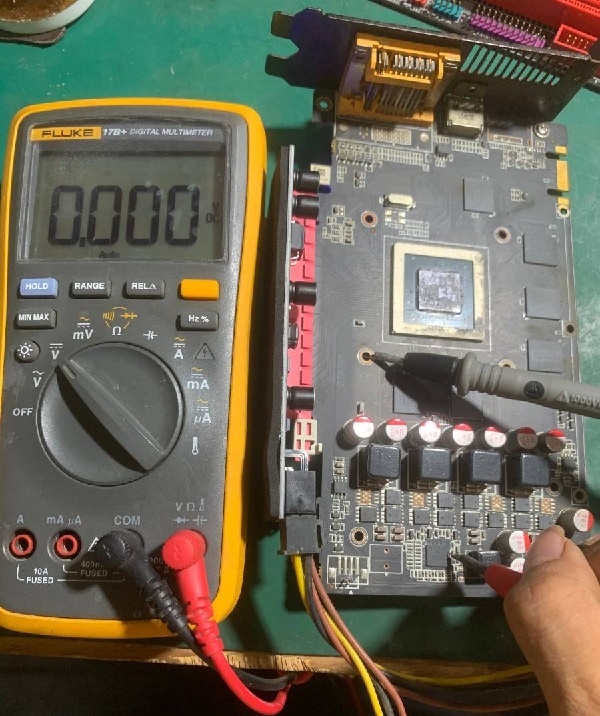

　　核心供电0V。

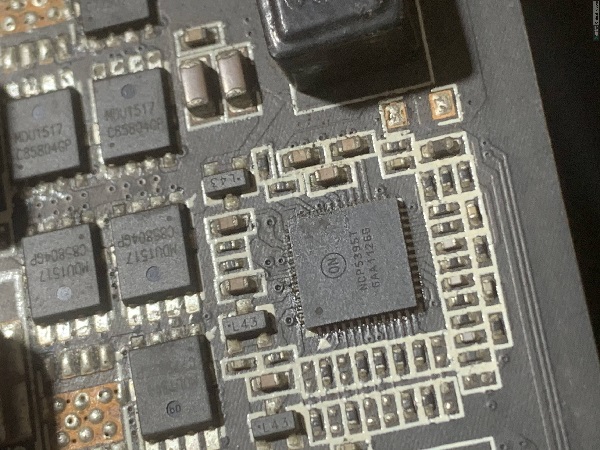

　　通过以上电压得出结论，核心显卡核心没有供电，用示波器测量上下管驱动无波形，怀疑pwm芯片没有工作。

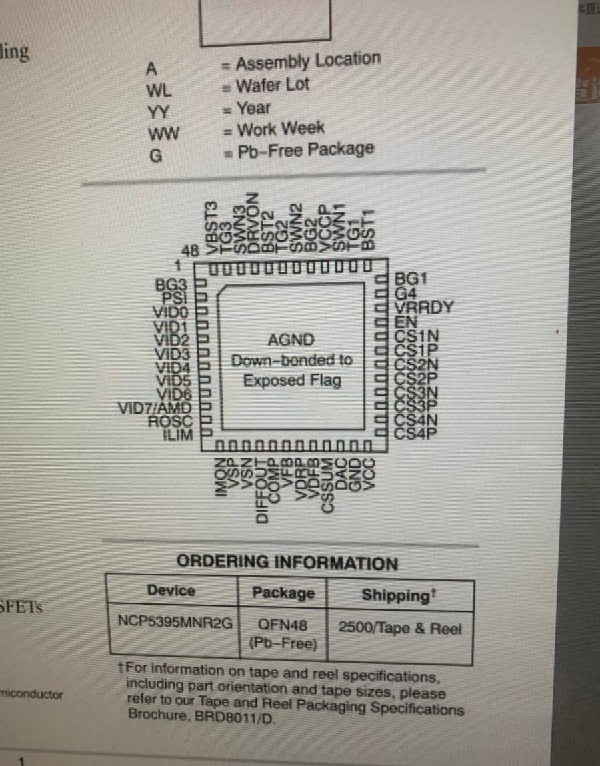

　　检查M芯片的VCC放电为11.8V正常。检查开启电压为0V没有开启电压。

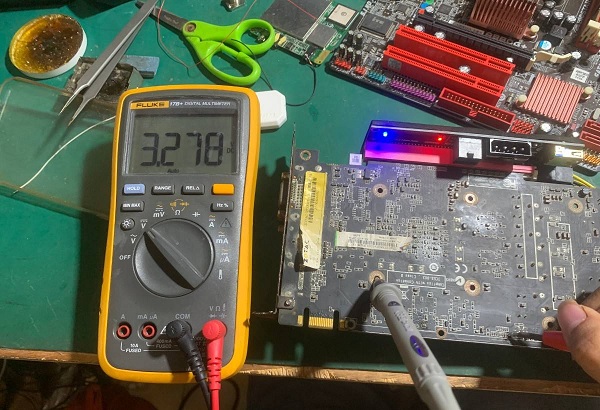

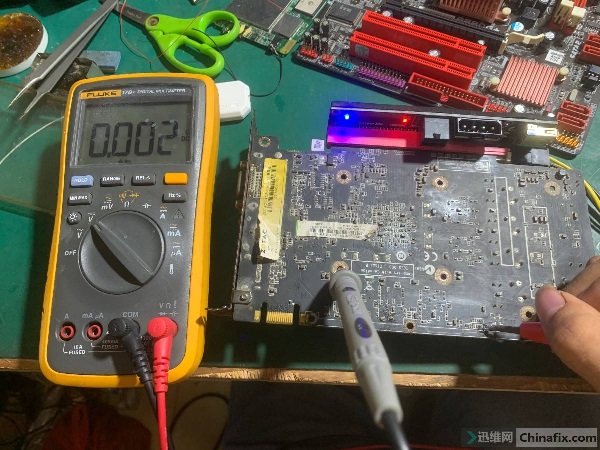

　　用小铜刷跑电路跑到一个电阻时发现电阻一端有3.2V。电阻另一端为0V。

　　直接把电阻短接，已有EN开启电压3.2伏。

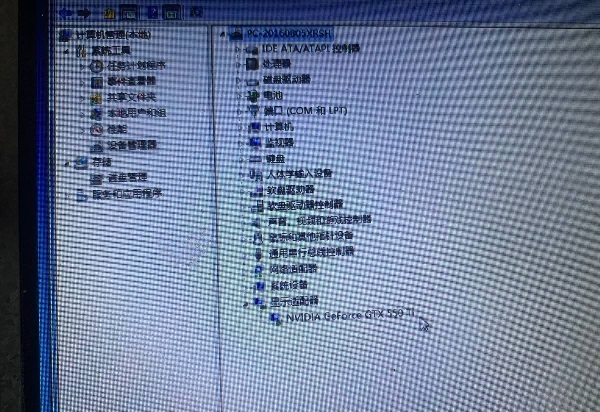

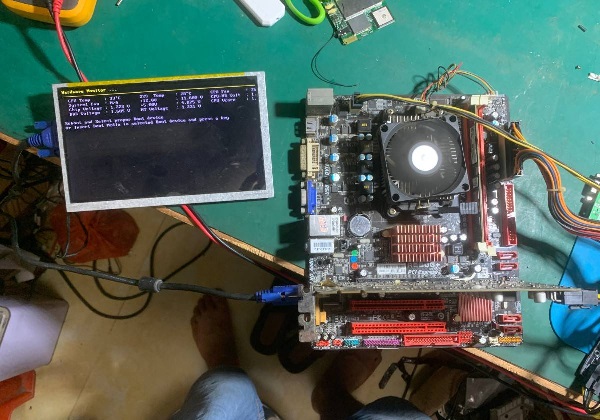

　　显卡核心供电已经恢复0.89V。将显卡上机测试，完美点亮，维修到此结束。
