华硕GTX1050 2GD5显卡开机屏幕不显示维修

【显卡型号】华硕GTX1050  2GD5显卡

【故障现象】开机屏幕不显示

【维修过程】

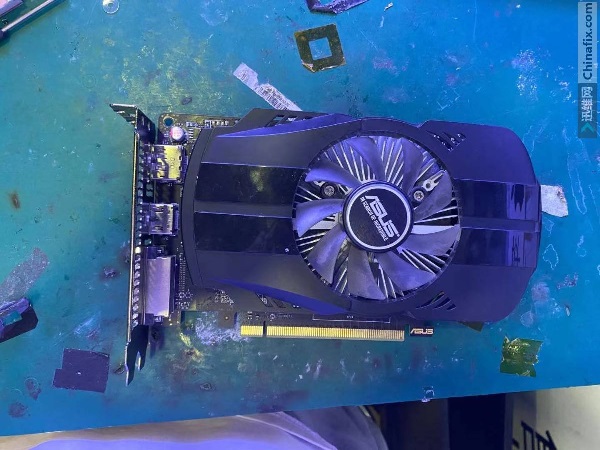

  收到一张华硕1050 2G显卡,开机屏幕不显示。


华硕GTX1050 2GD5显卡开机屏幕不显示维修 图1


  拆下散热片测量供电无短路现象,上主板测量供电。


华硕GTX1050 2GD5显卡开机屏幕不显示维修 图2




华硕GTX1050 2GD5显卡开机屏幕不显示维修 图3




华硕GTX1050 2GD5显卡开机屏幕不显示维修 图4



  发现核心无供电,1v供电也没有。显存1.5v也没有,之前没怎么修显卡。所以也不知道那个电压先出那个电压后出,就去网上找了供电芯片资料。


华硕GTX1050 2GD5显卡开机屏幕不显示维修 图5



  先从这个供电开始查供电芯片私印08=80H,找淘宝客服问了下,查出了具体型号是RT7296FG,资料如下。


华硕GTX1050 2GD5显卡开机屏幕不显示维修 图6



  发现没开启,还发现pg连接到了显存供电,继续查开启,发现开启经过了一个5脚管子,管子丝印是J2,又去套路淘宝客服获得具体型号是


华硕GTX1050 2GD5显卡开机屏幕不显示维修 图7




华硕GTX1050 2GD5显卡开机屏幕不显示维修 图8



  继续查,查到这个芯片2脚是核心供电芯片发出来的,1脚接了一个电阻电阻另一端接到核心供电芯片第三脚而且第三脚是EN。核心供电芯片型号是up9501p  于是上主板开始测电压。


华硕GTX1050 2GD5显卡开机屏幕不显示维修 图9




华硕GTX1050 2GD5显卡开机屏幕不显示维修 图10



  测量up9501p  3脚发现有2V左右,核心依然没电压。


华硕GTX1050 2GD5显卡开机屏幕不显示维修 图11



  发现5V没过来,测量三极管2脚无电压,管子没导通,测量2脚链接了两个电阻,还连接到一个6脚管子丝印K1的5脚和6脚上。


华硕GTX1050 2GD5显卡开机屏幕不显示维修 图12




华硕GTX1050 2GD5显卡开机屏幕不显示维修 图13



  三极管2脚应该是12V,经过两个电阻并联,测量一点电压都没有,怀疑6脚管子给拉低了。拆掉6脚管子,三极管2脚有12V,5v导通,核心供电已出。但是还是不显示,又测了一下供电,发现无1V和显存供电,测量发现有个电阻坏了,直接一坨锡处理。


华硕GTX1050 2GD5显卡开机屏幕不显示维修 图14



  处理完之后上主板。所有电压都有了,也可以显示了,跑测试软件进系统一切正常。


华硕GTX1050 2GD5显卡开机屏幕不显示维修 图15
