影驰1030骁将显卡开机不显示维修

【机器型号】影驰1030 2G 骁将显卡

【故障现象】显卡开机不显示

【维修过程】

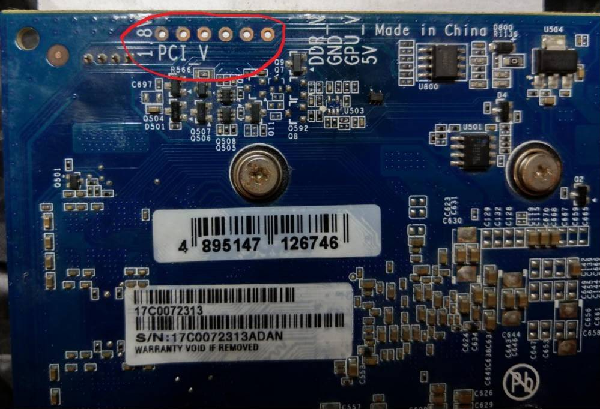

　　收到一块影驰1030 2G 骁将显卡，开机不显示，但是不会造成电脑死机，键盘有反应，显卡风扇转。测试各电压，这块卡角上有6个测试点。

　　1.8V=1.8V，PCI_V=0.24 DDR_V=1.5V,GPU_V=0.9,5V=5V

　　PCI_V 应该是显卡PCI总线供电，0.24V偏低，应该在1V左右，其它电压正常。PCI_V电压由一个靠近PCI金手指的一个8脚芯片的6脚控制输出。

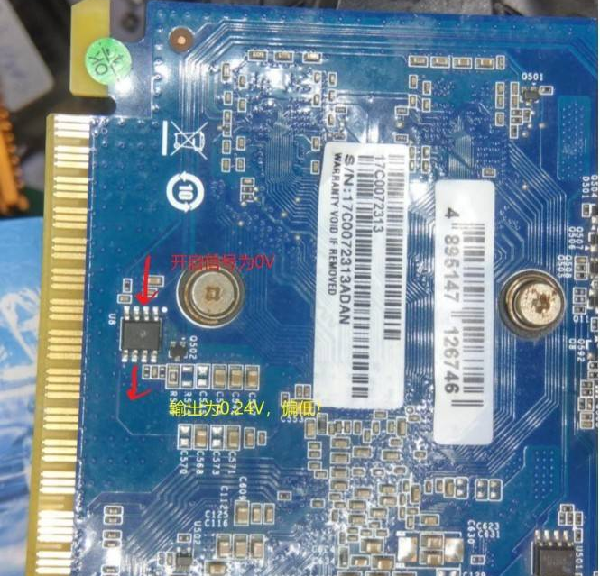

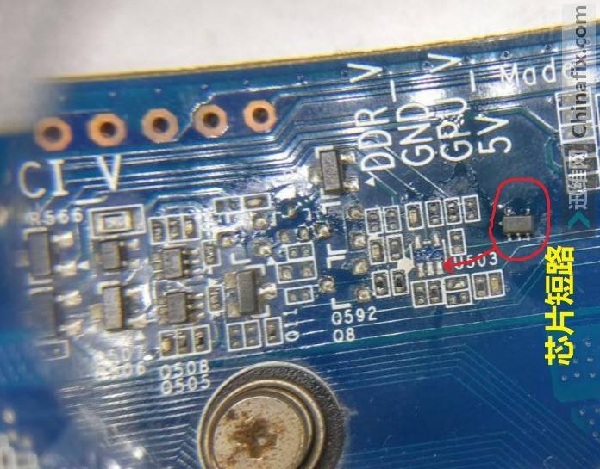

　　测量U8第6脚电压0.24V，第3脚输入电压5V，第2脚开启电压为0，问题应该是第2脚电压为0导致U8不工作。往前面跑线，发现这个信号由一个5脚逻辑电路芯片第4脚控制输出，测量第4脚对地阻值短路，吹下芯片，再测焊盘阻值600多，正常了。

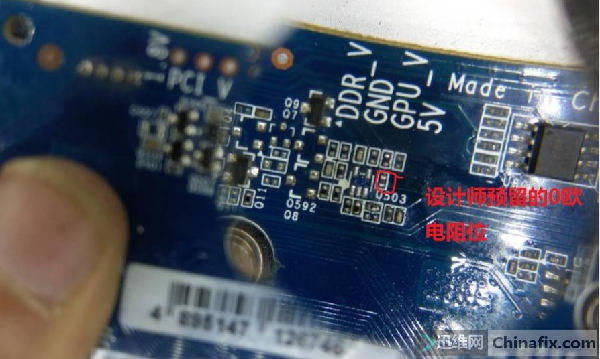

　　这应该是个与门电路，1，2脚同时有信号，才能生成4脚信号输出给U8第2脚开启U8。测量1，2有3V左右电压，那肯定是这个5脚门电路芯片坏了，但是手上没有这个芯片替换。正在想办法从哪里飞一个信号给4脚，突然看到图纸中黑圈中的0欧阻本来是没有安装的，标注的是NO STUFF (不安装的意思)，当初看到这个图纸时就感觉有点奇怪，这么设计一个0欧电阻位又不装上，如果安上不是2脚和4脚短路了吗，感觉这是显卡设计师给我留了一条后路？果断找个0欧电阻装上。

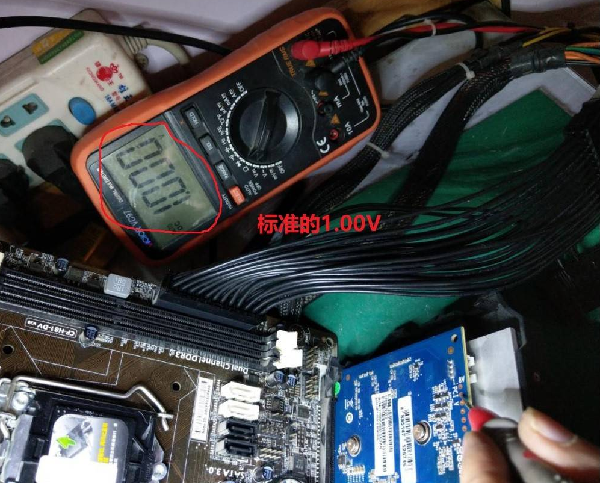

　　上机测量PCI_V电压有了标准的1.00V。

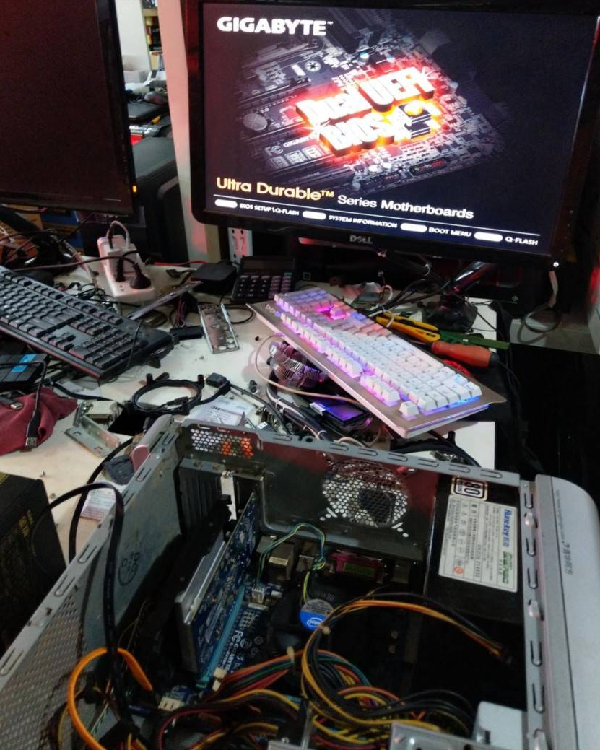

　　上机成功点亮！
