NVIDIA Quadro M4000显卡卡顿,TDP性能低维修

【显卡型号】NVIDIA Quadro M4000

【故障现象】

【维修过程】

  收到一个NVIDIA Quadro M4000显卡,可以正常进系统,驱动也能正常安装。但是用GPU-Z软件查看空闲状态,功耗已经超过显卡最大功耗3倍(300% TDP),跑甜甜圈不到10帧,十分卡顿。但是显卡温度不高,锁定原因应该是功率测量电路问题。

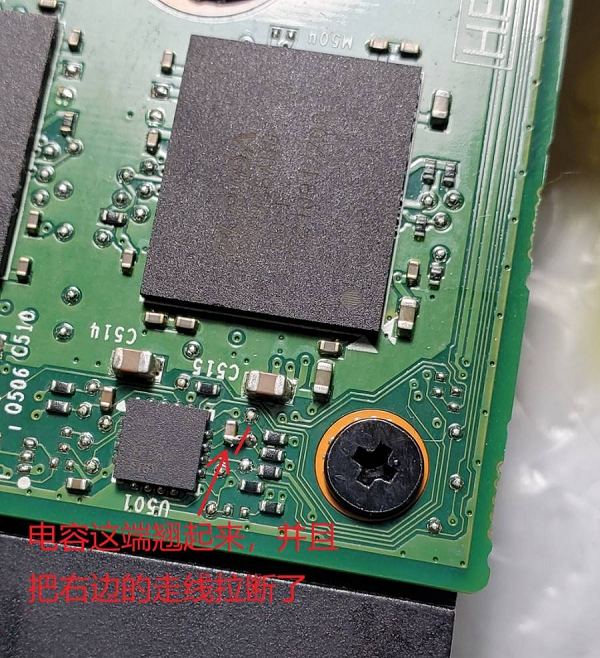

  拆之前,先检查背面,果然发现一个电容翘起来,已经把PCB上走线拉断了。这是维修后拍的:


NVIDIA Quadro M4000显卡卡顿,TDP性能低维修 图1
NVIDIA Quadro M4000显卡卡顿,TDP性能低维修 图1



  把翘起来的电容压回原位,并用焊锡连接电容和右边的测试点。上机测试,一切恢复正常,空闲只有百分之几TDP,跑甜甜圈大概能跑70帧左右。故障排除。

分析故障原因:

  功率测量芯片INA3221A是通过一个0.005欧的电阻配合实现功率测量的。通过采集0.005欧的电阻两端电压差可以计算出电流,然后电流乘以电压就可以计算出功率了。P=VIN1P*(VIN1P-VIN1N)/0.005。

  正常情况下,VIN1P和VIN1N电压差应该很小,比如10A时候,分别是12V和11.95v:P=12*(12-11.95)/0.005=120W(根据电路图做的分析,非实际测量)

  电容和电阻之间的走线断了,12脚还是保持12v电压,但是11脚就变成0v了,芯片以为电阻两端电压是12v,INA3221A经过计算,这功率还了得,赶紧通知GPU降频,所以造成GPU性能低下。

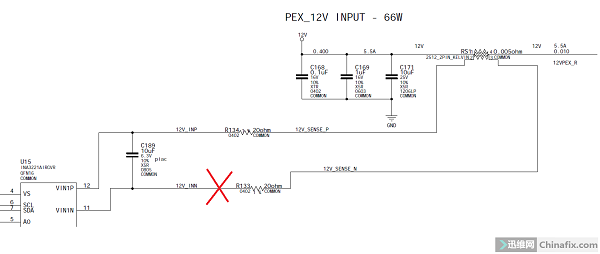

  这个电路图是其他显卡的图,只是用来分析。


NVIDIA Quadro M4000显卡卡顿,TDP性能低维修 图2
NVIDIA Quadro M4000显卡卡顿,TDP性能低维修 图2
