显卡开机不显示,显存供电12V烧PCB板挖板维修

【故障现象】

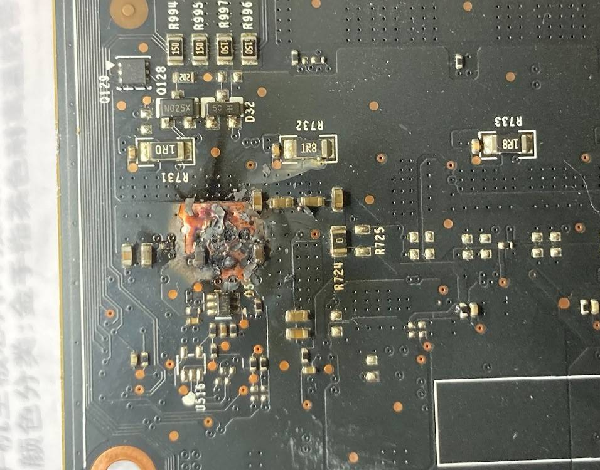

  显存供电mos管输入12伏烧了,这个12伏是pcie金手指12v短路,背面pcb第一层的铜皮烧穿了。


  显存供电阻值60,没有短路,核心好的,显存好的。


显卡开机不显示,显存供电12V烧PCB板挖板维修 图1



【维修过程】


  用电摩配上小研磨头把烧掉的pcb磨掉。第一次只挖到第3层就没有短路了,以为好了。接上电源,啪,又烧了。

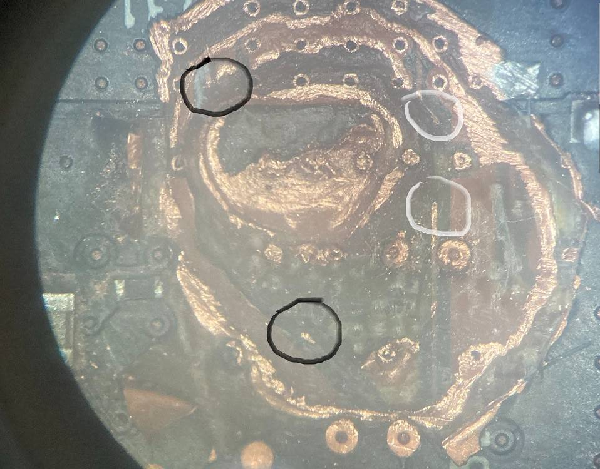

  接着挖,挖到地5层的供电层,这回才没有短路,12v供电阻值正常。信号线有2条,下图中黑圈和白圈标注出来了。



显卡开机不显示,显存供电12V烧PCB板挖板维修 图2

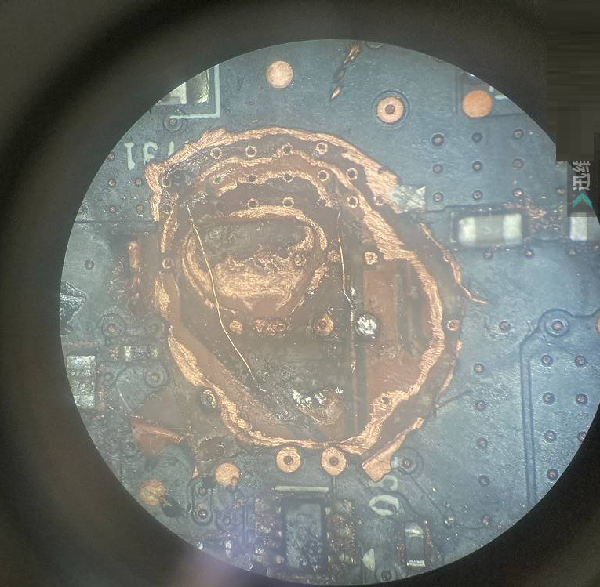

  用铜线连接好信号线。


显卡开机不显示,显存供电12V烧PCB板挖板维修 图3


  插上主板开机正常,通常来说,显存供电没短路,所以核心和显存都是好的。只是烧了12v供电,这样才能修。


  有些情况,显存供电mos管击穿,12v直接进了显存和核心,这样显存和核心都短路就没救了。



  pcb板子最上面一层是贴片用的。第二层是接地。第三层是信号线。第四层是接地。第五层是供电层。就是供电层烧了,让供电层跟接地短路了。
