pci-e显卡基本维修教程

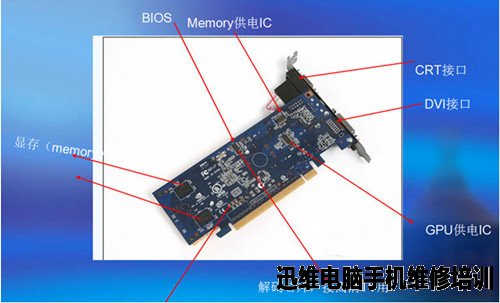

 一.显卡的组成
显卡分为5大部分
1.GPU :图形处理芯片:相当于主板的CPU,
2.memory(显存)

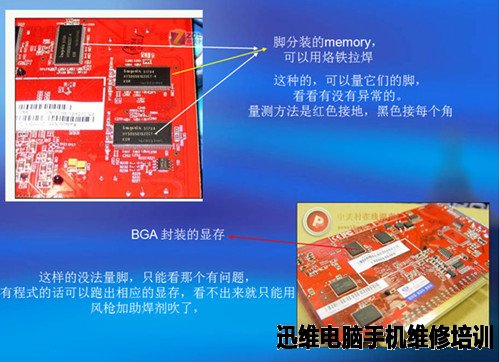

市场上的显卡90%以上都是BGA 封装的,脚封装的很少见了,

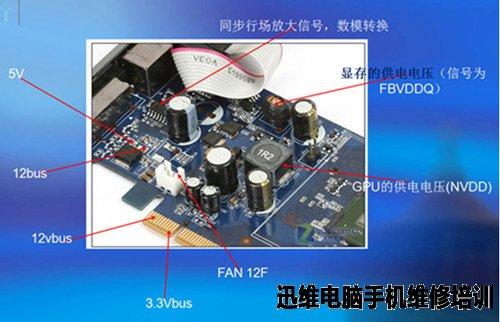

3.电压的部分
电压分3.3V,12V 5V 1.2V 1.8V  12V EXT
3.3V bus,12Vbus是从金手指上去的电压,也是显卡最基本的电压,12VEXT 是外接电源上的,一般高端卡才有的,1.2v GPU 的电压,1.8V是显存的正常工作电压!5V是接口的工作电压。这些是显卡上最基本电压!



4.BIOS:基本的输入输出系统也是显卡的组成部分,在板子上都会有一个八只脚的小零件,上面有用油笔打过点的就是了!他的电压是3.3V,是金手指上的3.3V转成的3.3F.bios 不良的话会造成测试卡跑202A,或是552A。
5.接口 作用:输出图像 接口分为VGA,DVI-D DVI-I  TV HDMIVGA 15个pin,DVI-D是25pin TV有7pin的,还有5pin的还有1PIN的



上面是关于显卡的一些基本的知识,下面开始介绍怎么维修显卡!
1.花屏-screen noise
很多的花屏都是由显存引起的,现象为开路(open)短路(short) 还有很多撞件,显存旁边的小电阻,还有的花屏是电压不正常导致的很花,基本上看不到显示器上的字体,有的显存电压不正常也会无显的!BIOS也会引起花屏,不过这种板子可能性很小。还有就是GPU引起的花屏!

维修建议:是显存不良,先加助焊剂,用风枪吹一会就可以了,大约1分中左右。因为你没有别的工具来做,只能这样了!我也没有好的方法。



无显-最难学最难修(我喜欢维修无显^_^)

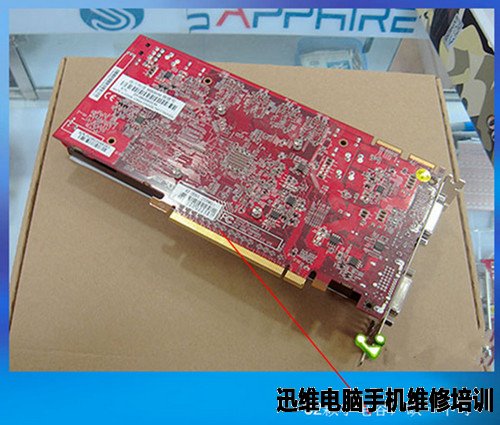

1.金手指正面的16对数据线是否open short
反面的16对电容是否撞件,电容上端都有对地阻值一般都是一样的,电容的下端没有值,如果有说明电容坏了,电容到金手指有一段线,如果电容跟金手指 open,也会无显!32颗电容本体不良,用万用表调到欧姆档,表棒接电容的两端,有值就是不良的,(有的一开始有值一会没有了,这样的是好的,电容有充放电的过程!)如果是GPU open了,也用风枪吹吧!没别的办法,记得加助焊剂!!有利于焊接!

二、bios 的问题引起的无显
看测试卡一跑552A,202A都有可能是BIOS 的问题。还有一个方法是看键盘的小键盘区的灯亮不亮,亮的话可能性很大,不亮的话可能性小点,刷Bios,因为没有专门的测试程式,很多的命令用不了,建议你维修的时候那个DOS系统的硬盘(英文名->HDD)

三、晶振问题!

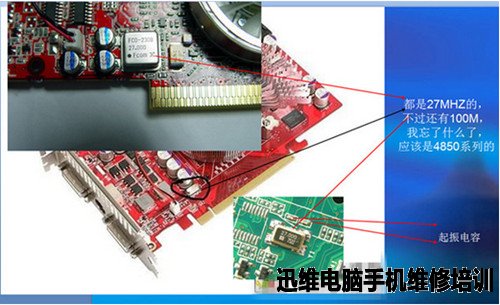

显卡的晶振是GPU和memory提供基准频率。一般的都是27MHZ,有的是两个脚的,还有的是四个脚的,(其他的两个脚接地)特殊有的100M的电压根据板子型号看了,一般低端卡X300-X1950 都是0.5-0.9V左右!现在的高端卡是1.3左右!电压是GPU提供的,无电压一般是GPU有问题。晶振的旁边有两颗电容,非常的重要,叫起振电容,如果撞掉了也是无显的,如果坏了要找个一样的料装,(坏板子晶振旁的也可以)。
常识:
测试卡跑98 或是DO,D1 都是找不到显卡,晶振问题也是一样的代码!(主板不一样,跑的代码也不一样)

四、接口问题

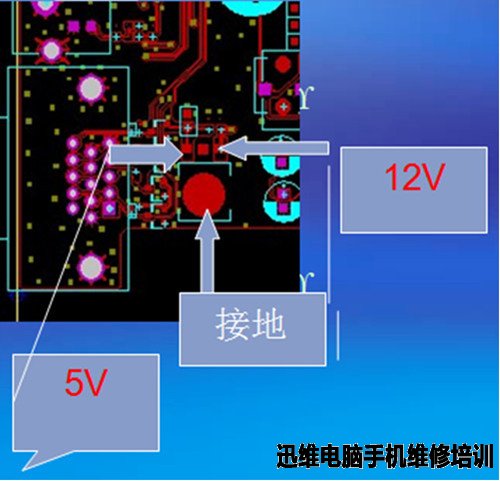

①板子什么都是好的,就是没有显,量测GPU,和memory的电压都没有问题(有很多电压后面介绍),并且测试一点也不会当机,从00-FF都没有问题,这时候你要量一下接口的电压,5V是否正常。5V电压是有12V(金手指上的12V转的)测量DVI数字接口的时候也可以量测5V,一共是3个5V不过都是12V转的还有个十几只脚的零件是用来数模转换的,叫同步行场放大信号。



②接口变色,
这样的一般都是接VGA接口才会变色的,一般接口旁边都有3个75的三色(red,blue,green)如果有一个不是75的话,就说明这个有问题,可以根据他的线路来分析是什么原因了,一般有很多撞件的!还有就是三色值是正常的,但变色,一般色容有问题,他的连接一般是接口—电容—电感—电容,一共有三排,(上面的电容我们都叫色容,因为他跟颜色有关,)
备注:色容也是不可以随便找零件换的,要一样的才可以。
