魅蓝Note拆机图解教程

  魅蓝Note采用一体机身设计,不可拆卸后壳,也不可以更换电池。但如果魅蓝Note电池或者屏幕坏了怎么办?这就需要拆机维修来更换了。那么魅蓝Note怎么拆机?由于该机拆机难度并不大,对于一些动手能力强的朋友来说,如果遇到电池或者屏幕损坏,完全可以自行拆机更换。下面,就为大家详细介绍下魅蓝Note的拆机过程。
魅蓝Note拆机

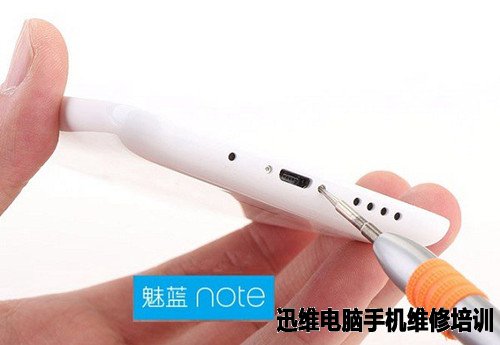

  魅蓝Note采用了和iPhone5c一样的一体机身设计,机身表面少到只有两颗固定螺丝,并且和iPhone5c选用相同的螺丝规格。因此魅蓝Note拆机要从机身底部的2颗固定螺丝开始,并且需要用到五边形螺丝刀,如下图所示。

魅蓝Note拆机
螺丝拆解

  与之前的魅族MX系列的可拆卸后盖手机设计,魅蓝Note是魅族首款一体成型设计手机,拆卸完机身底部的固定螺丝后,还需要借助吸盘工具,拆机和iPhone5c一样,需要从屏幕面入手,如下图所示。

魅蓝Note拆机
拆机从屏幕开始

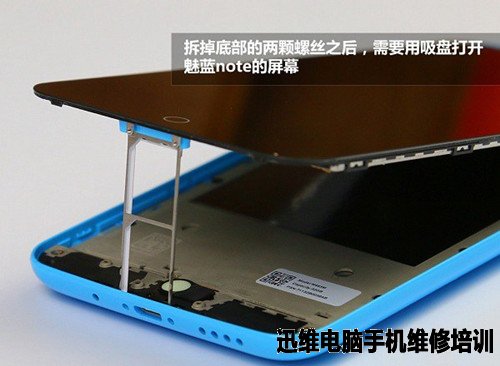

  拆掉底部的两颗螺丝,然后使用吸盘工具,小心的操作,就可以拆开魅蓝Note手机的屏幕了,记得要从机身底部拆起。

魅蓝Note拆机

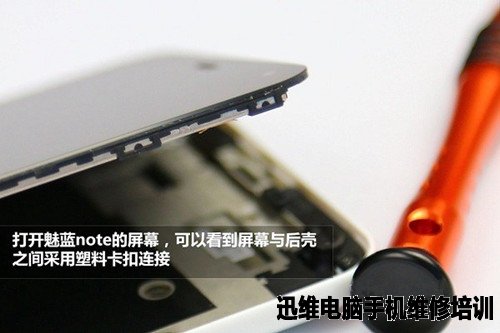

  打开魅蓝Note的屏幕,可以看到屏幕与后壳之间采用塑料卡扣连接,如下图所示。

魅蓝Note拆机


  需要注意的是,在魅蓝Note机身顶部位置,屏幕与主板之间通过两条排线连接,而且有专门的金属片来加固排线接口,如下图所示。在拆解顶部的时候,一定要注意小心,不要扯断排线,这也是上面提到的为什么要从屏幕底部拆起的原因。

魅蓝Note拆机
注意屏幕排线

  将屏幕排线与主板连接断开后,就可以将屏幕与主体分离了。魅蓝Note机身内部采用一整块铝板来固定主板和加固整个机身,这在千元机里并不多见。铝板上还贴有按面积散热贴片用来隔绝散热,如下图所示。

魅蓝Note拆机

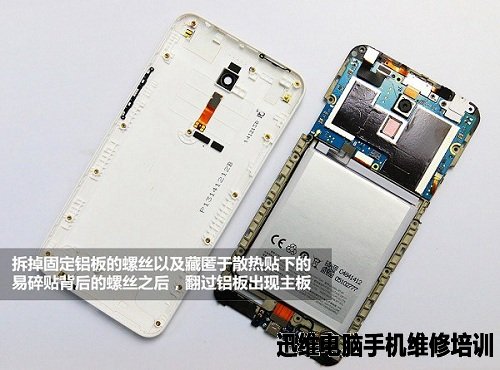

  从这点来看,尽管魅蓝Note是魅族首款千元低价手机,不过依旧继承了魅族一款扎实做工品质,这点无疑值得称赞。拆掉固定铝板的螺丝及藏匿于散热贴下额易碎贴背后的螺丝之后,翻过铝板就可以看到内部的主板了,如下图所示。

魅蓝Note拆机

  魅蓝Note采用了常见的上下分离的主副主板设计,上半部分主板承载主要元件,下部分小主板主要是连接元件,而电池则是贴于铝板上,如下图所示。

魅蓝Note拆机

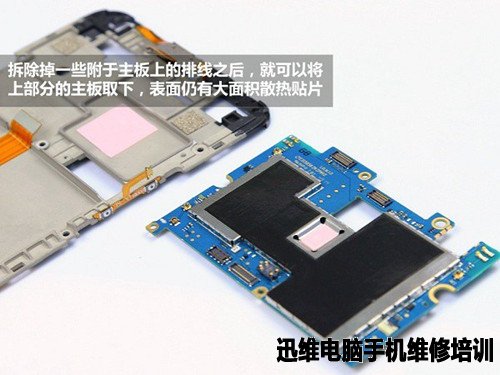

  拆除掉一些附于主板上的排线之后,就可以将上部分的主板取下,表面仍有大面积散热贴片,如下图所示。

魅蓝Note拆机

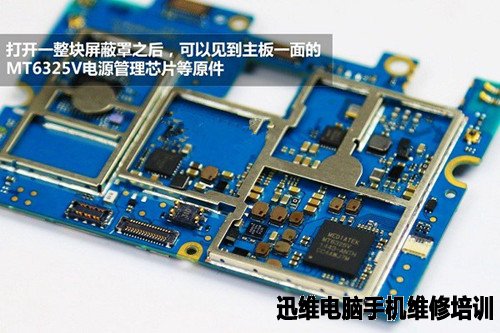

  打开一整块屏蔽罩之后,就可以看到主板的一面的MT6325V电源管理芯片等元件,如下图所示。

魅蓝Note拆机

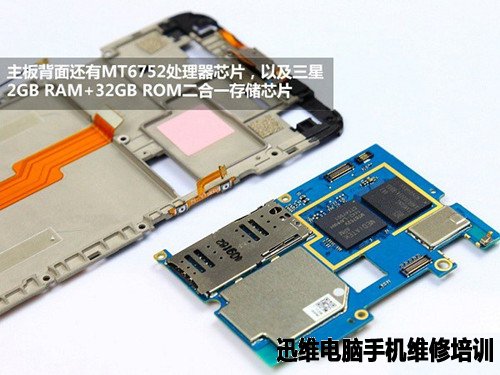

  魅蓝Note主板背面还有MT6752处理器芯片以及三星2GB RAM + 16GB/32GB ROM二合一存储芯片,如下图所示。

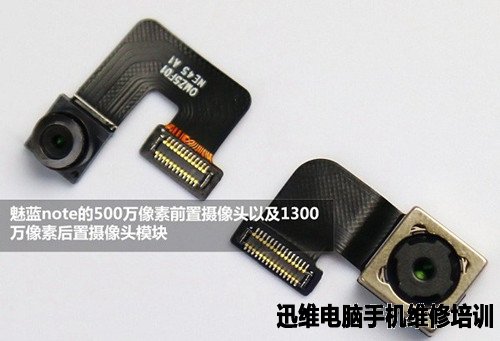

  魅蓝Note的双摄像拆解非常简单,拆下主板后,前后双摄像头,都可以直接从主板中分离拆下下来。下图为拆卸下来的魅蓝Note前置500万/后置1300万像素摄像头特写。

魅蓝Note拆机

  魅蓝Note的后壳与铝板连接的螺丝孔都采用内置的铜环来保证可靠性,细节做工在千元机中,是很到位的。

魅蓝Note拆机

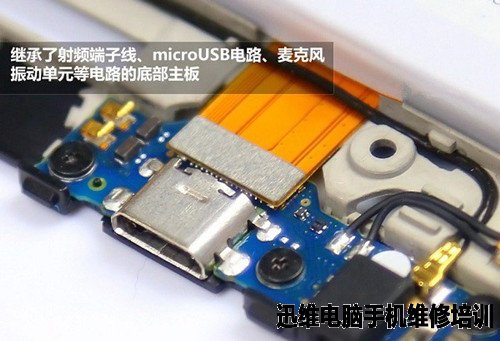

  魅蓝Note底部小主板特写,集成了射频端子线、MicroUSB电路、麦克风、振动单元等元件,如下图所示。

魅蓝Note拆机

  魅蓝Note集成了MX家族标志性的小圆点Home键设计,在机身底部也可以看到这个圆形Home键元件,如下图所示。

魅蓝Note拆机

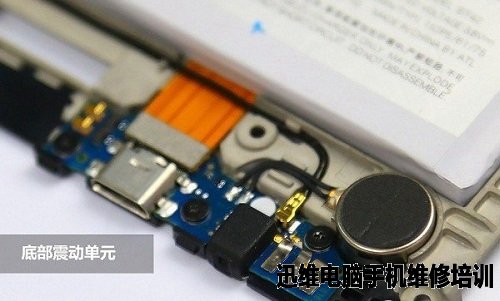

  魅蓝Note底部的震动单元特写,如下图所示。

魅蓝Note拆机

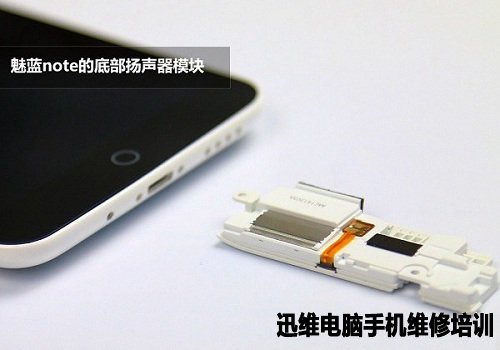

拆卸下来的魅蓝Note的底部扬声器模块特写,如下图所示。

魅蓝Note拆机


  魅蓝Note拆机教程,到这里基本就结束了,作为一款一体机身设计手机,拆解上还是有一定难度的,不过整体拆机难度也不大,包括屏幕电池、主板都可以比较轻松拆解下来。通过本次魅蓝Note拆机,我们可以看出,这款仅千元低价的八核高性价比魅蓝Note,内部做工依旧继承了魅族扎实做工品质,内部做工十分到位,质量会有保障。
