机器型号：联想L215WD显示器
故障现象：显示器不断重启
维修过程：

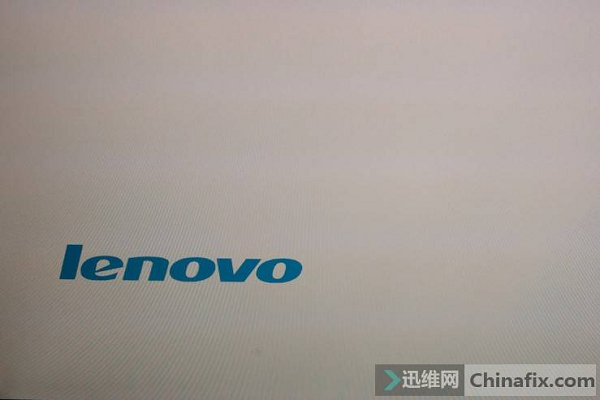

　　开机电脑正常工作2-3分钟左右后就进入重启状态，按压显示器电源待机键，关闭显示器电源无反应，屏幕保持不断重复启动，显示开机LOGO。按住主机开机键5秒钟强制关机，约10秒钟后显示器电源指示灯亮橙色灯（正常待机指示）。

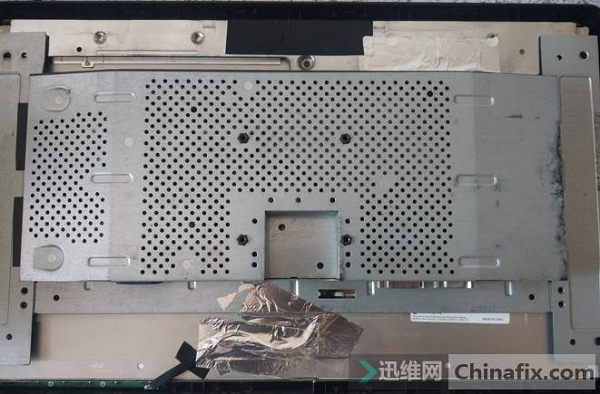

　　拆机。

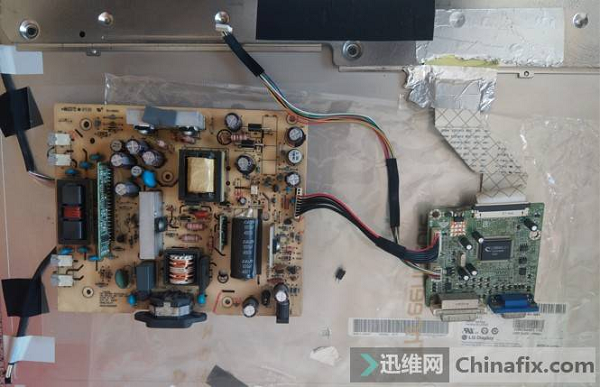

　　依照以往维修经验，判断问题可能出在显示器驱动板供电部分，于是将液晶屏翻转垫上绝缘片，把电源板和驱动板从固定的铁罩里取出并连接好显示器接口，插上电源，万用表测量5V、3.3V等各组电压，在出现重复启动时各组电压均同步跳变——下降——回升——下降……回升……，由此判断故障问题在电源取样或振荡部分。

　　首先测量300伏电压值有325伏，正常。检查各组电源所有滤波电容没有鼓包，将大电流电源部分（含取样、光耦合器）、屏压（高压）及背光灯管供电回路等凡是有可能存在虚焊的电路及元件都一一补焊，通电试机故障依旧。

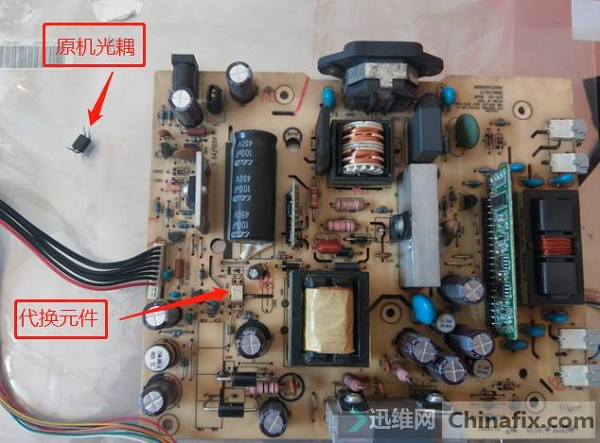

　　查看电源起振及取样部分，小容量的电容容量正常，高阻值的电阻值也正常，目光锁定在黑色——光耦合器上，取下光耦合器换个好的上去，通电测量各组电压十分稳定，观察十来分钟液晶屏背光不再熄灭，说明显示器不再重复启动，故障排除，问题解决。

本案例由迅维会员（银河哥哥）分享
