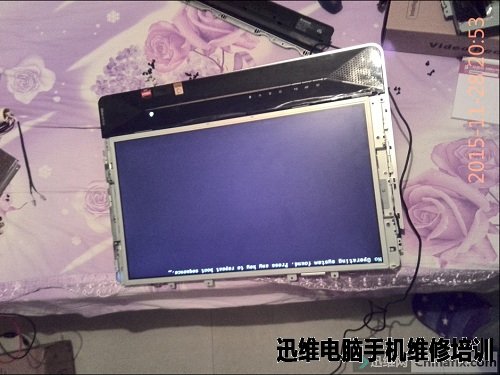

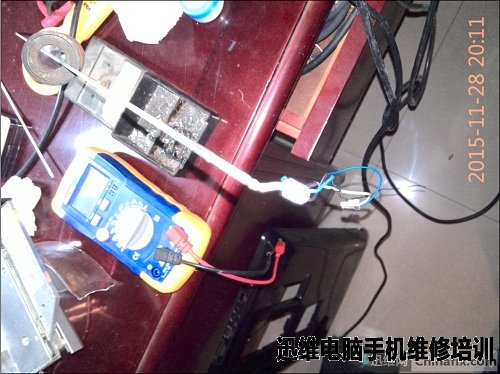

最近没啥生意，同行送来了一台联想B31r2，故障现象是屏亮一下就暗了，按切换也是亮一下就灭了，怀疑灯管或高压板或控制信号有问题，拆开后检查ADJ，ON 3.3V 正常，电源18.5V全部正常，外接两根灯管正常。因为晚上在家修理，黑暗中居然看到灯管线头在高压放电，重点放在了顶部那根灯管上了。下面就是拆屏的全部过程。



　　把屏背面八颗镙丝全部拆掉，左右各四颗。



联想B31r2暗屏 换灯管详细过程（图1）

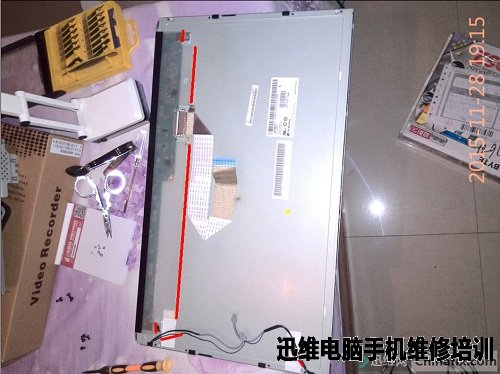

　　拆开红线内的双面胶。



联想B31r2暗屏 换灯管详细过程（图2）


　　用薄的小一字起撬开四周的小卡子，动作要轻，不要损坏液晶面板，取出边框。



联想B31r2暗屏 换灯管详细过程（图3）


　　画红线处有双面胶，注意用热风枪调到一百多点的温度来回加热双面胶，然后用薄一字起一点点的起开，不过需要注意的是用力过猛会损坏PCB板和PFC软排线。



联想B31r2暗屏 换灯管详细过程（图4）


　　起开后，找一个纸盒子垫在液晶面板下面，大小适中就行，垫好后把逻辑板反过来放在纸盒子上，小心分离液晶面板和背光板，这个分离倒是没费多少功夫，很好分开，把面板放一边备着，拿背光板到旁边继续拆，这样可以防上损伤面板。




联想B31r2暗屏 换灯管详细过程（图5）

联想B31r2暗屏 换灯管详细过程（图6）


　　把背光板反过来，撬开四周的卡子就可以把背面的铁板拆掉。



联想B31r2暗屏 换灯管详细过程（图7）


　　取出灯管后发现灯管一头已经烧糊断线，LG屏的通病了，这LG公司也太省了，连反光槽都是塑料的了，以前的老的还是铝的。拆反光槽那根线时用力过猛，加上是塑料的，啪的断掉了，原来只要把断线接上就行，现在得换灯管了。取来灯管，给灯管引脚上好锡，处理好烧断的那条线，套上热缩管，焊接好，注意焊点一定要圆润，不要有瑕疵，要不然会打火，焊好后热缩管套好加热。



联想B31r2暗屏 换灯管详细过程（图8）

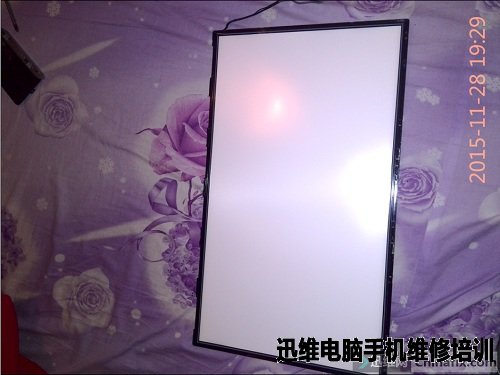

　　全部弄好就反向往回装好，装的时候注意别把灯管弄断了。装好后先不装液晶面板，要先试下灯管是否装好了。



联想B31r2暗屏 换灯管详细过程（图9）


　　用皮老虎把液晶面板上的灰尘吹掉。本来要求是无尘环境弄的，但为了修显示器弄个无尘间不划算，将就吧。



联想B31r2暗屏 换灯管详细过程（图10）


　　装液晶面时一定要放平，不然压裂屏就前功尽弃了，放好后反过来看看正面有没有放平，然后才装边框。



联想B31r2暗屏 换灯管详细过程（图11）


　　往回装好试试，看显示是否正常。


联想B31r2暗屏 换灯管详细过程（图12）


　　全部还原，装好试机完全正常，维修结束。



联想B31r2暗屏 换灯管详细过程（图13）


　　文章原链接：http://www.chinafix.com/thread-911269-1-1.html


　　本文作者ID：易云华
