惠普、联想显示器故障维修案例

更新时间:2016-06-01 13:44:42


  一、联想L1950WD无信号维修案例

  型号:联想L1950WD

  故障:无信号

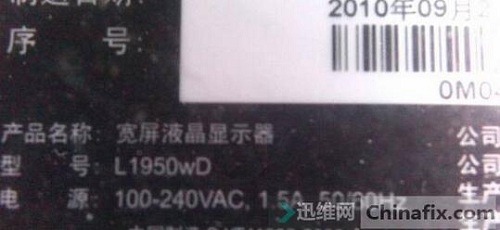

联想L1950WD无信号维修 图1
联想L1950WD无信号维修 图1

  联想L1950WD无信号维修方法/步骤:

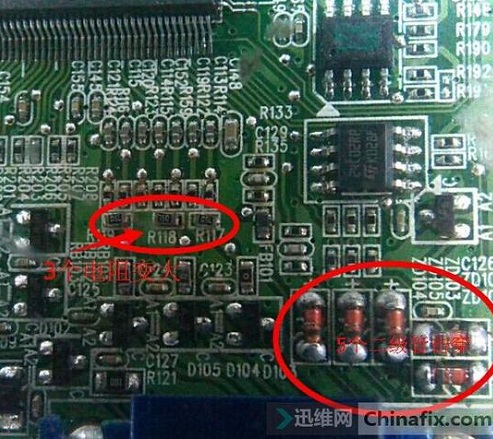

  首先把显示器拆解,然后查VGA:R、G、B、H、V、VCC六个测试点,经测量六个测试点5个不对,R、G、B对地阻值500多,正常75欧,H、V直接短路。查H、V钳位二极管短路,R、G、B所连75欧电阻变大,还好芯片没坏。

联想L1950WD无信号维修 图2
联想L1950WD无信号维修 图2

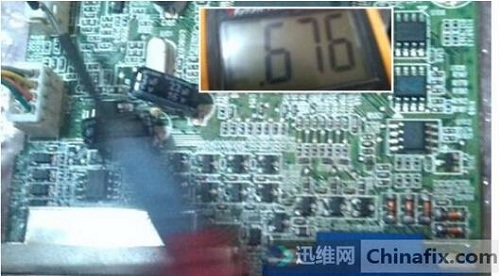

  修复好的R、G、B对地测量结果。

联想L1950WD无信号维修 图3
联想L1950WD无信号维修 图3

  修复好的H、V对地测量结果。

联想L1950WD无信号维修 图4
联想L1950WD无信号维修 图4

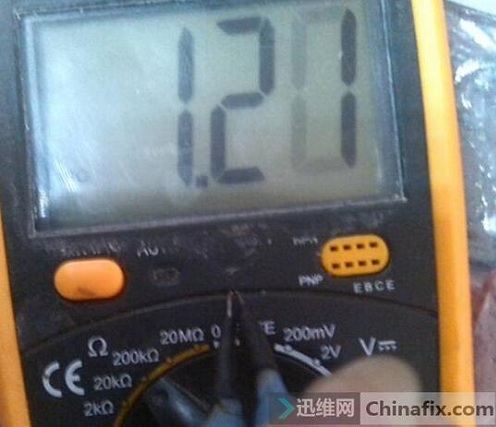

  75欧电阻阻值测量图。

联想L1950WD无信号维修 图5
联想L1950WD无信号维修 图5

  联想L1950WD完美亮机,故障排除。

联想L1950WD无信号维修 图6
联想L1950WD无信号维修 图6

  二、HP L1908W显示不完整,时显时无故障维修案例

  型号:HSTND-2351-F

  故障:显示不完整(显示只有上面一点点),且时显时无

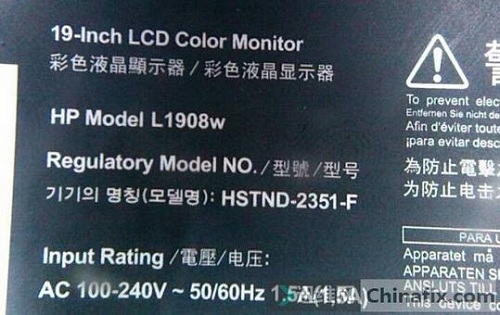

HP L1908W显示不完整,时显时无故障 图1
HP L1908W显示不完整,时显时无故障 图1

HP L1908W显示不完整,时显时无故障 图2
HP L1908W显示不完整,时显时无故障 图2

  HP L1908W显示不完整,时显时无故障维修方法/步骤:

  首先把显示器拆解,找到目标——逻辑板。

HP L1908W显示不完整,时显时无故障 图3
HP L1908W显示不完整,时显时无故障 图3

  群创屏一般常规白屏故障在升压电路上或者与升压电路有关,显示不正常故障应该在时序主芯片上,根据经验直接加焊,焊好的效果图。

HP L1908W显示不完整,时显时无故障 图4
HP L1908W显示不完整,时显时无故障 图4

  加焊后故障排除,但是过1分钟又灭了,看来只能换灯管了,换完灯管后,完美亮机,HP L1908W故障排除。

HP L1908W显示不完整,时显时无故障 图5
HP L1908W显示不完整,时显时无故障 图5

附:

  联想L1950WD显示器程序百度云链接:http://pan.baidu.com/s/1jHVAyiU

  惠普HPL1908W显示器程序百度云链接:http://pan.baidu.com/s/1gfoDxz9


  文中图片不清晰,请查看原文链接:http://www.chinafix.com/thread-772612-1-1.html

  本文作者:迅维ID:云南小书生
