海尔L32B1液晶屏图像重影故障修复过程

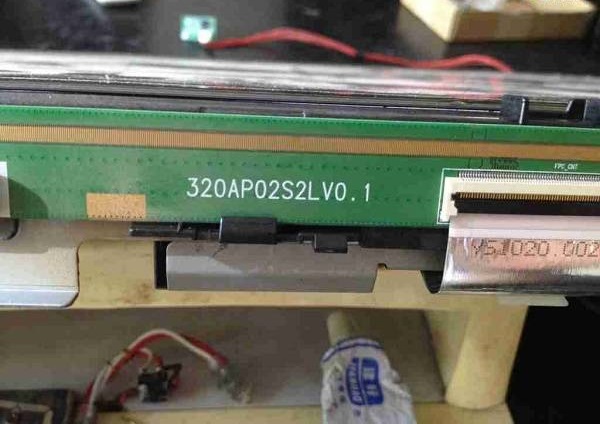

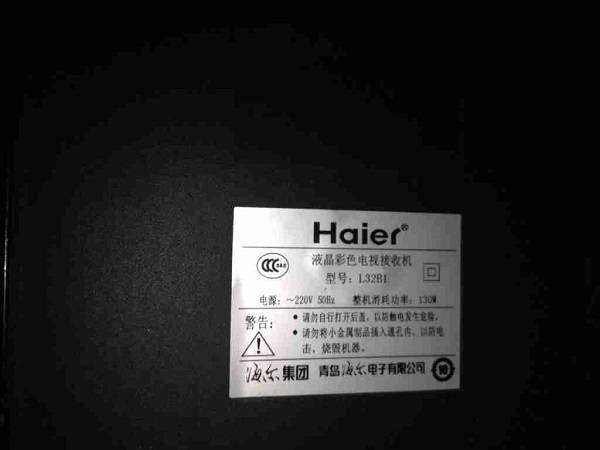

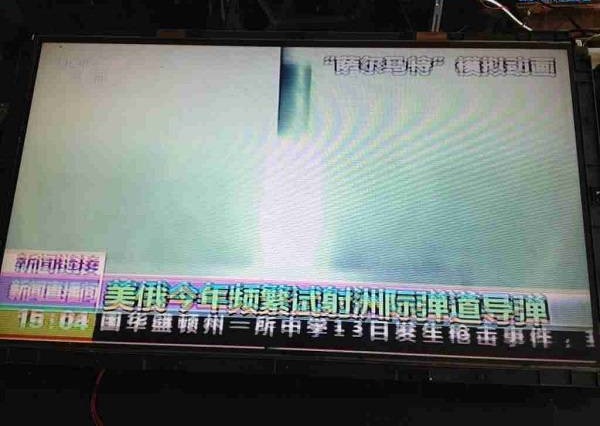

  接修一台海尔L32B1机器,描述的故障是开机图像很好,工作大概10多分钟液晶屏图像重影,割线维修没有成功。

海尔L32B1液晶屏图像重影故障修复过程

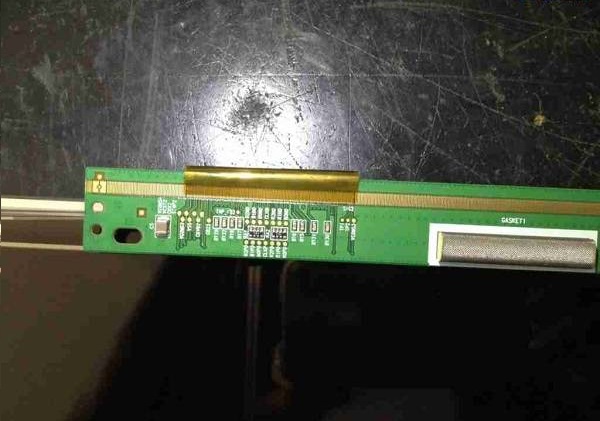

  无意间用洗板水清洗COF后发现右边COF有两根排线跳火了,不过这时候发现电视机图像居然好了,立马关机。

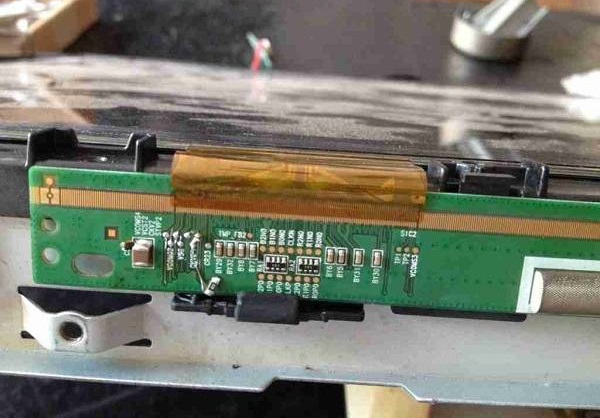

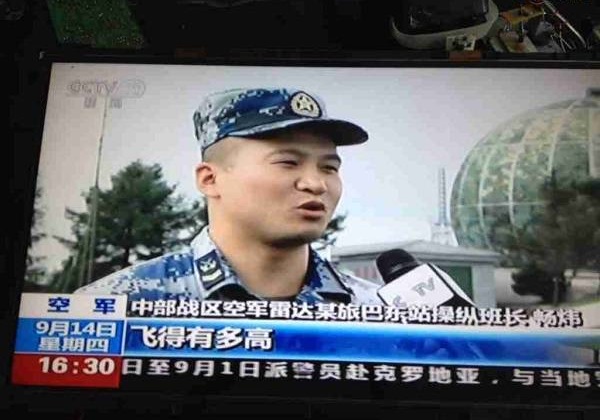

  检查,顺COF排线理下来到屏电路板发现是CKVB2和STVP2,估计是当时洗板水未干造成的。于是清理COF积碳,根据CKVB2和STVP2跳火图像会好的理论,断开STVP2和COF的铜线,在屏电路板STVP2和屏连接铜线对地接个60欧电阻,在STVP2和COF铜线和CKVB2间接个100欧电阻,电视机修复。

海尔L32B1液晶屏图像重影故障修复过程

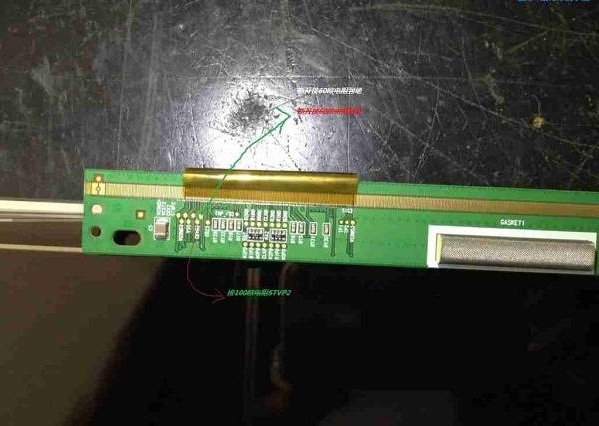

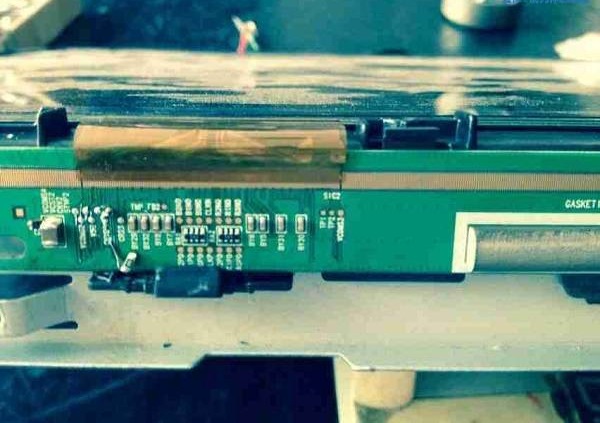

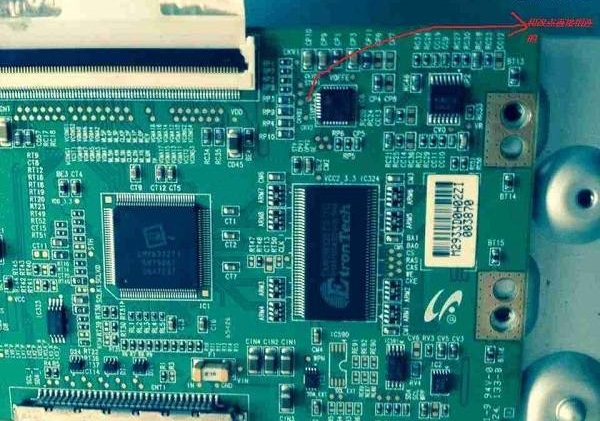

  后来顺着电路理过去发现STVP2S是直接接在逻辑板上面屏电源芯片IC8的,断了STVP2到屏电路板发现负电压没有了,故障没有变化,还是在该脚接个电阻解决问题,图片有我接线的方法。最后接一个20欧电阻发现最合适,因为60欧电阻感觉有时候图像有点闪烁。


海尔L32B1液晶屏图像重影故障修复过程
