梦想家MJ2716WG/L液晶显示器负像维修
【机器型号】冠捷梦想家MJ2716WG/L液晶显示器
【故障现象】液晶显示器负像
【维修过程】

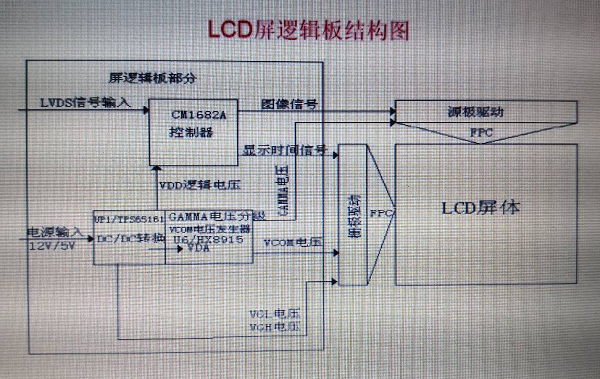

收到一台“梦想家”显示器，故障现象是液晶显示器负像。打开机机盖，这台显示器用的是联志光电的面板，模组料号MZ-270L02-C01。看前人的经验负像故障，一般是逻辑板上的VCOM电压不正常所致，故先找到VCOM电压进行测量。

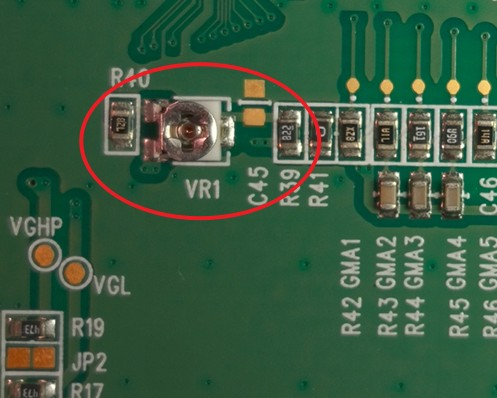

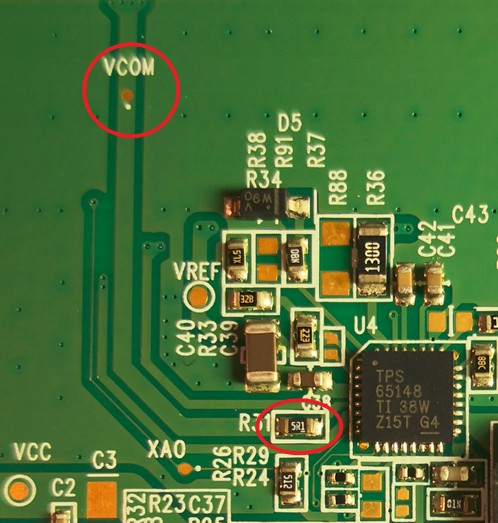

经开机测量VCOM电压发现VCOM电压只有1.27V，通过查询TPS65148这个芯片可以得知这个面板的VCOM电压应在6V左右，显然当前电压偏低许多。再测量VCOM这个点位对地电阻发现只有1.3欧母，于是拆下相连的电阻R31进行检查，经测量电阻为5.1欧母，数值正常。开启机器再次测量未接电阻时的VCOM电压，表显5.95V说明IC能正常输出VCOM电压，VR1可调电阻用于调节VCOM电压，测量附近电压都正常说明问题在R31后端。

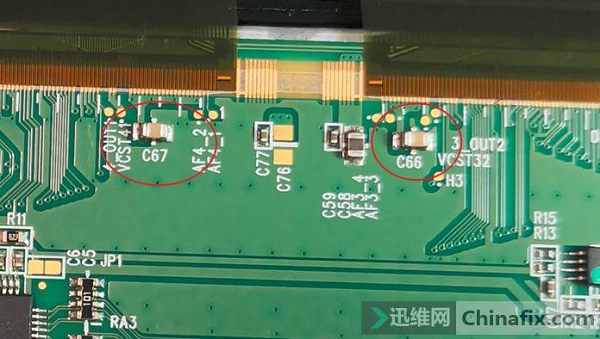

手上无逻辑板的电路图，只能用万用表电阻档循着VCOM这条线查找后端的电路，通过寻线发现它直接连入屏内部，并联了8个滤波电容，于是怀疑是电容短路所致，便决定拆下电容找故障点，每拆一个电容测量一次对地电阻，结果直到拆到最后一个电容，VCOM对地电阻才恢复到正常阻值，换上故障解除。
