小小白凑热闹,外行第一次修盘

照例先交代故事背景,话说在一个夜黑风高的晚上····

不对,是在一个无聊得蛋疼的周五下午,正盼着电子城广播早点响起那动人的“本商场营业时间已到….”

突然BOSS领了一年轻客户过来,吩咐我这个苦命的小弟给人家帅哥组装一台二手台式机,扯高了嗓门撂下话来说是要给人家帅哥挑个最好的主板{:soso_e113:}个中含义想必你我都懂的,

很麻利的就从往日里修好的主板堆里挑出了一华硕,再从旧电源堆里、旧风扇堆里、旧机箱堆里、旧硬盘堆里,挑出了所需的一切,BOSS扔下一P4 3.0 CPU和2G二代内存后就不见了踪影;

咳咳···话扯得有点远了。事情的结果是因为ATX电源有问题所以烧坏了两块主板还有一个80G硬盘,而且还一直为了装台台式机而忙到下班,对此,老板表示很关切、很不满,要求尽力把烧坏的主板修好,把硬盘也看一看;(名知道哥根本不会修硬盘的,可是没办法,谁叫是咱弄坏的呢,谁叫人家是老板我们是小弟呢{:soso_e164:})

今天还是无聊的一天,主板南桥烫直接给判了死刑丢在废板堆里,无意间发现被丢在角落里的硬盘,想着反正没事做拿来拆着完呗,说实话还真没见过硬盘里面是什么样子{:soso_e113:}

先来张全图,垃圾迈拓80G的盘,并口,在我们眼里不值钱,但在人家老板眼里只要是还能卖得出去的那就是宝贝。

迈拓80G的硬盘 全图


想了下,既然是因为ATX电源的问题导致烧坏主板和硬盘,而且当时之所以判定硬盘坏是因为,更换了正常的ATX电源后,只接主板就可以正常跑码亮机,

只要接上硬盘的供电线就一闪即灭,那么,很可能只是电路板被烧坏或者有短路,翻过来仔细看了看,却令人大失所望,电路板上没看到任何烧焦的痕迹
电路板上没看到任何烧焦的痕迹

好吧,没办法,既然是电源引起的问题,那就先从供电查起吧,别的哥也什么都不会了{:soso_e106:}

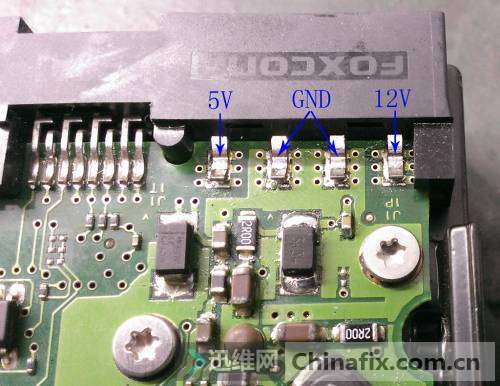

对比了下硬盘的供电线,得知硬盘的供电接口有:红5V、地线、黄12V;

硬盘的供电接口有:红5V、地线、黄12V


把电路板从硬盘上拆下来,

第一步当然是先量有没短路,万用表二极管档,红笔接中间的地线,黑笔分别点5V和12V,5V对地值有几百,正常;12V对地值只有个位数,(可能是因为垃圾万用表的误差导致不是0)总之肯定是不正常了。

接着又在12V供电脚附近点点点,找到了与12V供电脚相连的元件,线路很简单,再远一些的就暂且不考虑,查电嘛,总要先从总闸那查起;
从总闸那查起

这个,就不好判断是谁的问题了,因为已经短路,无论是在哪个点打值那绝对都是为0咯,又没有电路图可看,唯一的办法就是用排除法了,拆吧·····

拆东西嘛,个人喜欢先拆边上的再拆中间,左边的是电阻,右边的是电容,要说击穿引起短路,那自然是电容的嫌疑最大咯,那就先从电容干起吧,
至于中间的那个····{:soso_e106:}呵呵,小弟眼拙,一眼看下去竟然以为是电感;

拆了右边的小电容,一量还是短路,好吧,冤枉人家小不点了,又给装了回去,接着就是中间的那个大块头了,黑不溜秋,哥看你不爽很久了

风枪吹两下就把它干下来,再打值,哎呀····竟然有几百了,难道是电感的后级电路有短路?{:soso_e103:}

我那个揪心呐····颤抖着双手打了下另一头焊盘的对地值,咦····*脏话*,竟然真的是个位数,后面的电路那么复杂,还怎么修····

想不通,把拆下的黑崽仔细看了下,我勒个去,真TM想给自己一巴掌,要说它是电感,倒更像是二极管,想想在主供电的地方给弄个稳压二极管接到地也不是不可能;

说干就干,从笔记本的废板堆里找了个稳压二极管,(一般笔记本充电芯片附近都会有的,而且一般都是反向击穿值为20V)硬盘这个脚的供电是12V,拿来接应该没问题,我想其实不装它应该也没问题;

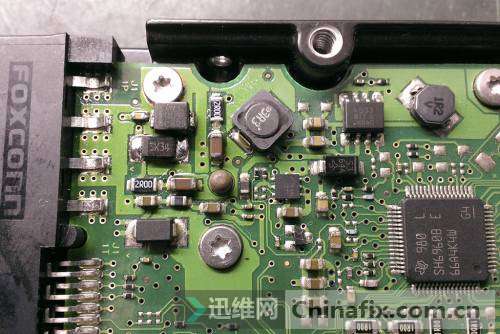

换上去的二极管和原二极管的对比图

二极管和原二极管的对比图

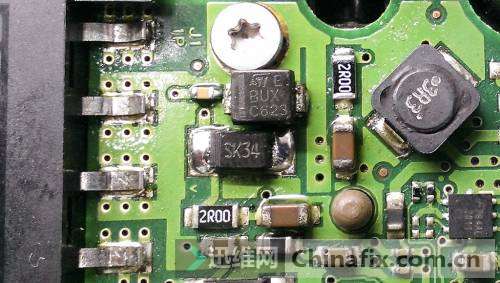

来张特写:
来张特写

换上之后,先不急着把板接到硬盘上,把供电线接上,ATX电源接到一块准备测试用的主板上,触发,不掉电了,量了下硬盘的供电接口,5V、12V都正常;

此时心里已经有点小兴奋,看来有戏····

断电,把电路板拧到硬盘上,接上数据线,触发主板,一路顺利跑码亮机进系统(硬盘原本装有系统)

就这样,我的第一次就没了,对每个人人来说第一次都是很宝贵的;

就这样误打误撞瞎猫碰到死耗子,修好了我人生的第一块硬盘,没有任何技术含量,还请各位看官见谅,

如果可以,请给我这个新手些鼓励,咱都是这样慢慢成长起来的,你们的鼓励是我前进的最大动力。
(文/迅维网http://www.chinafix.com/
