【主板型号】华硕H61M-E主板

【故障现象】触发掉电，可以重复触发

【维修过程】

　　接到一块华硕H61M-E主板，故障为触发就立即掉电，风扇转两三圈的，可以重复触发。

　　一般这种触发掉电，风扇可两三圈的，一般都是缺电压造成的。如果是短路，风扇一般动一下就没了，不可能转两三圈再停。

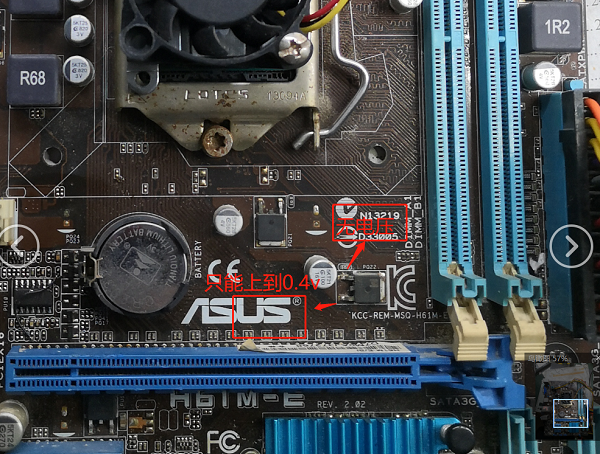

　　查各路电压，在触发的一瞬间测各路电压，内存 1.5V正常，CPU 1.2V正常，桥供电0V问题点找到，查供电场效管控制端只有0.4V不正常，看点位图往下查。

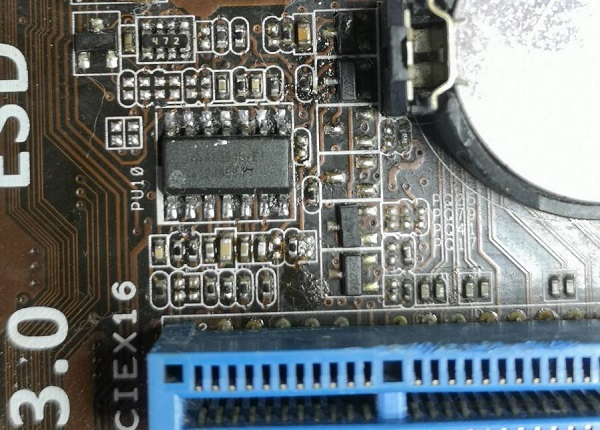

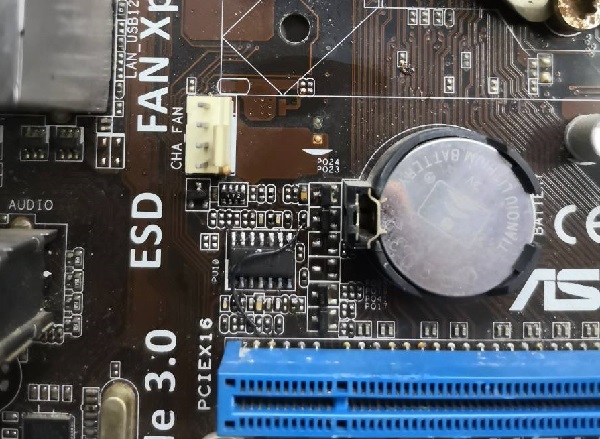

　　PQ22场效管控制端由PU10第8脚供给，此脚也无电压。只能查PU10 工作条件，发现PU10第10脚供电无电压。供电不正常导致第8脚输出端无电压输出，连相连PR160断接。飞线解决如图：

　　电压正常可以亮机了，但是鼠标键盘和usb 都不能用，查对地阻正常，电压正常，只能换IO了，料板一看断脚只能连线了。

　　显微镜下飞线，再亮机，鼠标键盘能正常使用了。装系统测试！！
