dell inspiron 14-3421开机不充电——迅维维修案例展示

更新时间:2016-02-04 10:56:34

笔记本型号 板号 芯片组 显卡型号 BIOS型号 BIOS备份

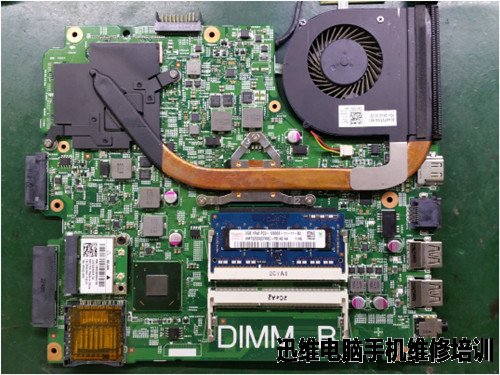

dell inspiron 14-3421
DNE40-CR HM65 N13M-GA-A1 WQ2564
故障描述:开机不充电

解决办法:


  拿到手上时开机能正常进系统使用,插上充电器不充电,单用电池或适配器都正常,排除保护隔离电路问题。

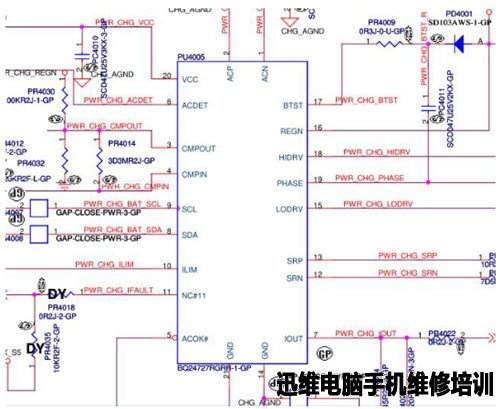

  查充电电路,充电芯片为BQ24727。


  首先用示波器测量了一个芯片的8脚SDA与9脚SCL两脚发现能测量到波形,证明EC读取电池信息线路是没有问题的。

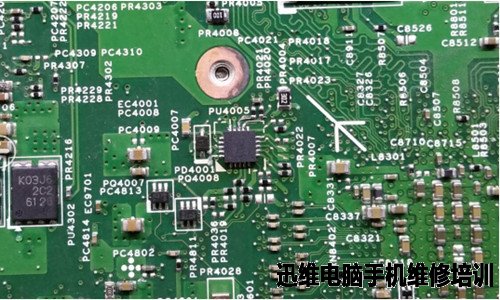

  查芯片工作条件20脚VCC正常,6脚PWR_CHG_ACDET正常,5脚ACOK#正常,11脚ILIM也正常,当测量到11的时候发现上面线路有氧化发黑的痕迹。

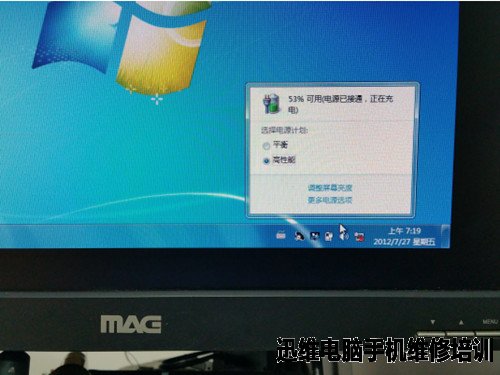

  刮开绝缘漆后发现12脚与13脚断线,芯片重新加焊上锡补上12脚与13脚外出的线路,此机修复。






   【本文作者】:万军,迅维维修部技术员,早期在电脑店从事个人及公司电脑板卡级维修与网络维护,08年迅维远程主板培训学习,师承月饼,09年加入迅维维修部工作,通过大量的实际维修积累了大量的经验,主要擅长台式主板及笔记本的维修与分析。
