联想主板USB全部无法使用维修

更新时间:2014-04-18 10:59:56

 前言:在发这个贴可能有的人觉得我啰嗦但是我也是为了和我一样的新人能够看懂使用希望大家不要喷。有错误的地方还望前辈们不吝指教指正谢谢。

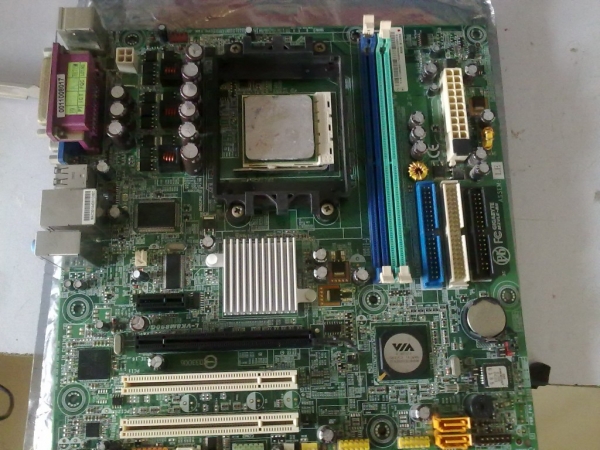

一块联想主板顾客拿来点不亮

一块联想主板
顾客说在家里可以亮就是USB全部用不了。看外观CPU电容爆了,北桥MOS管和电容还好【这个板北桥发热量超级大所以北桥的MOS管和电容容易出问题,这个板北桥的电容一般都是下面鼓了所以新人要注意】

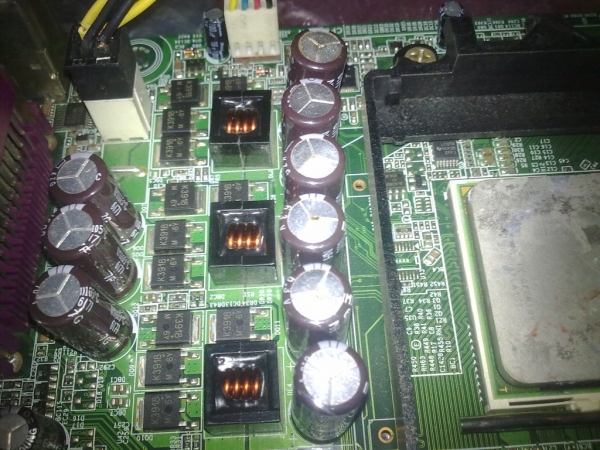

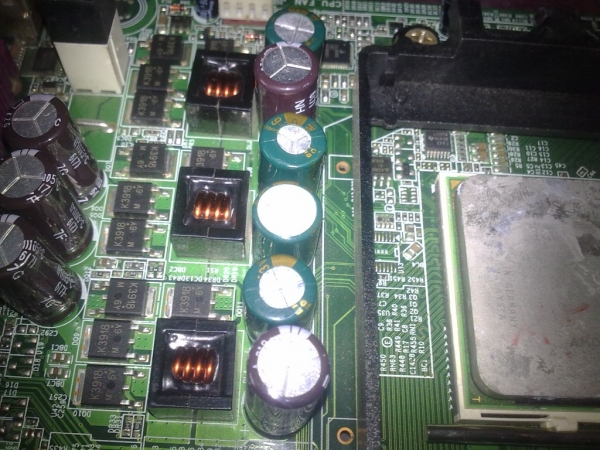

换掉CPU滤波电容
换掉CPU滤波电容

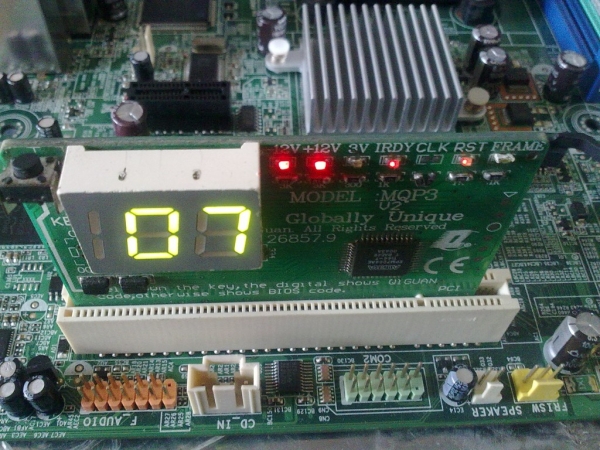

通电发现没有问题
通电发现没有问题
先量了全板供电
进BIOS和系统发现确实USB无法使用。为了安全起见先量了全板供电

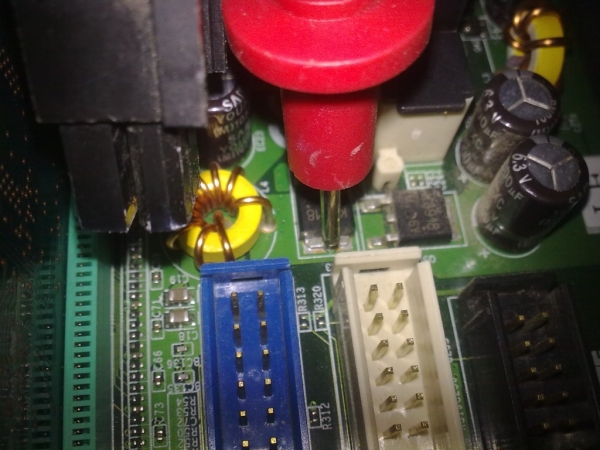

内存供电1.8没有问题
内存供电1.8没有问题

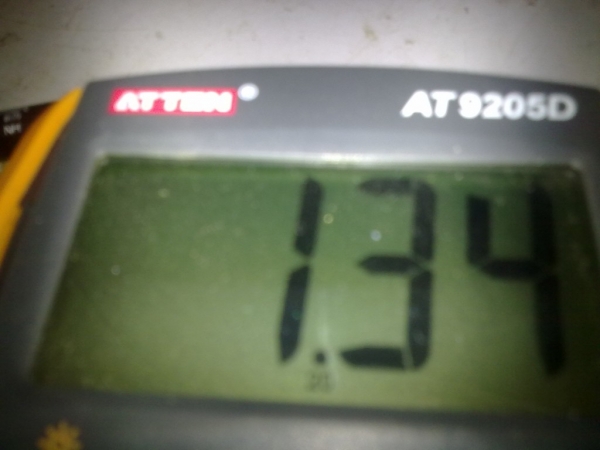

CPU供电1.3没有问题
CPU供电1.3没有问题
主板维修

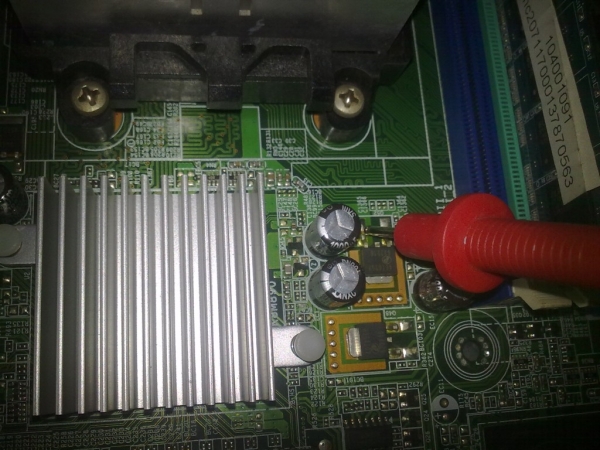

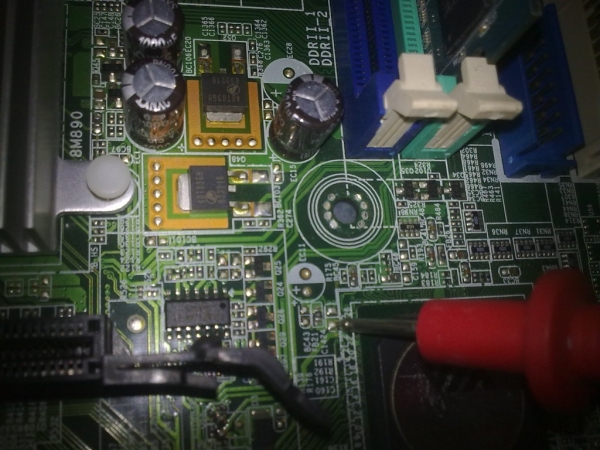

北桥1.5没有问题
北桥1.5没有问题
联想主板维修

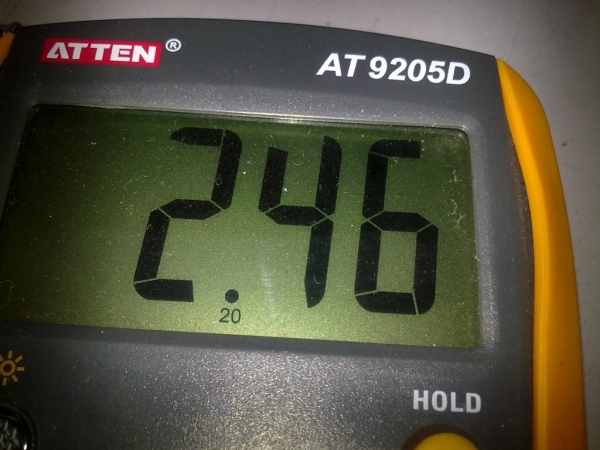

南桥2.5
南桥2.5没有问题

主板维修

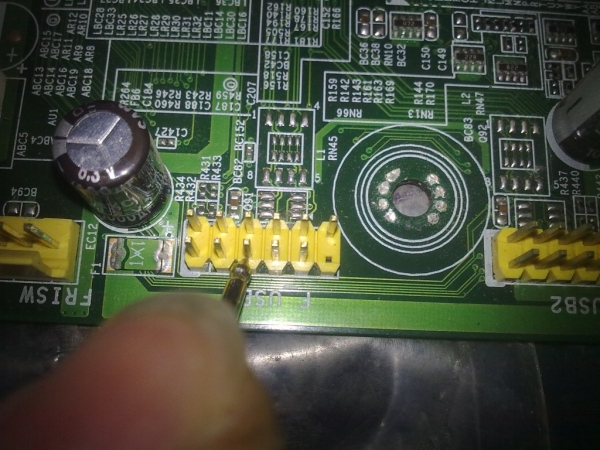

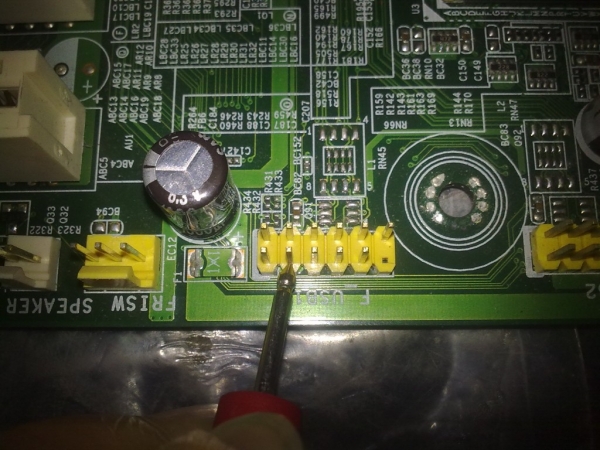

面板供电5V
USB前后面板供电5V和数据都没有问题
主板维修
检测一下USB的工作条件
都正常想干南桥了先忍一下检测一下USB的工作条件。之前测量USB的供电和数据都没有问题记得USB要工作还要一个48HMZ的时钟。
SB的时钟

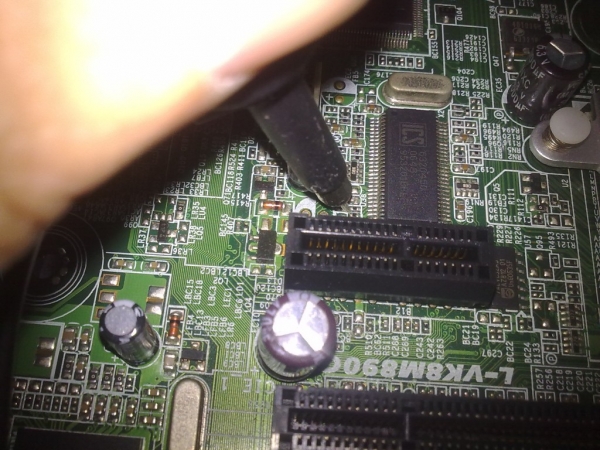

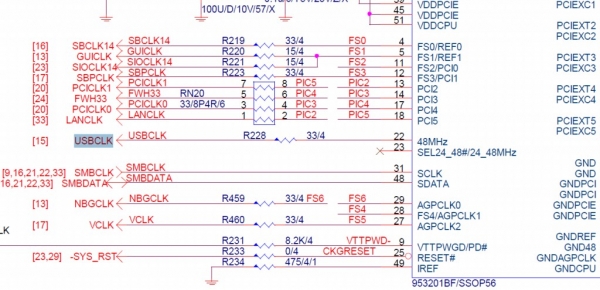

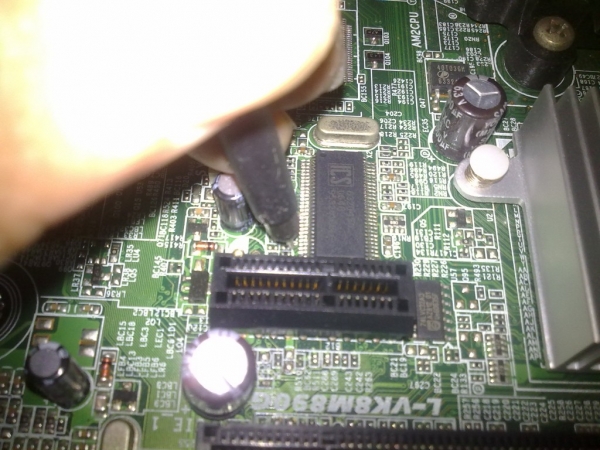

如图USB的时钟来自时钟芯片的22脚经过R228到南桥实测R228一端有时钟一端没有
主板维修

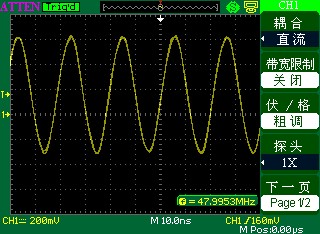

48MHZ的时钟

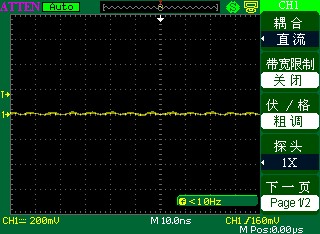

看上图时钟已经发出了48MHZ的时钟经过R228的另一端发现没有
主板维修

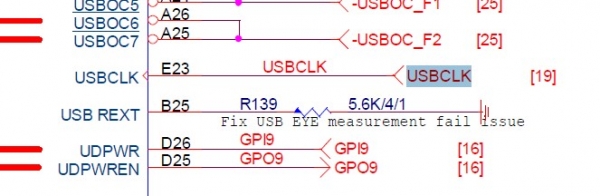

R228直接连到南桥
图纸上R228直接连到南桥
更换R228电阻
更换R228电阻后次板USB全部恢复正常维修结束。因为客人一直在等所以后面的就没有拍图了不好意思。现在天气冷了手有点僵请大家注意不要被机箱把手割了不要像我一下忍痛发帖。谢谢大家看贴没有什么介绍含量让大家见笑了。
