实地实操全板维修思路

   本文由迅维培训实地学员原创,迅维论坛账号:keyism
   原文链接:
http://www.chinafix.com/thread-757449-1-1.html

实操快毕业了,马上就离开实地, 理论记不牢靠,只能边修边对照笔记,一步一步来,

%……*&(发发牢骚 跳过ETRYUi

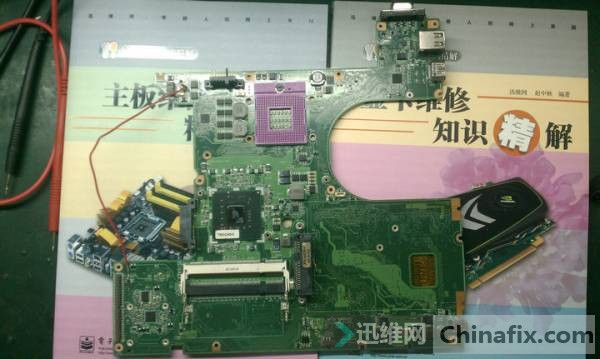

拿到板子,先进行外观检查,也没什么好查的 除了掉件外都正常:lol,略过进行下一步,把要干的对象请出来露个脸

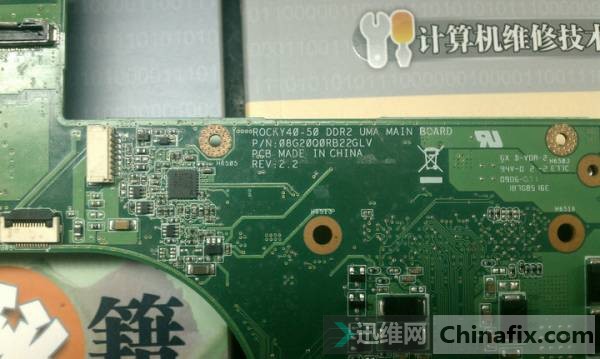

板号ROCKY40-50  华硕

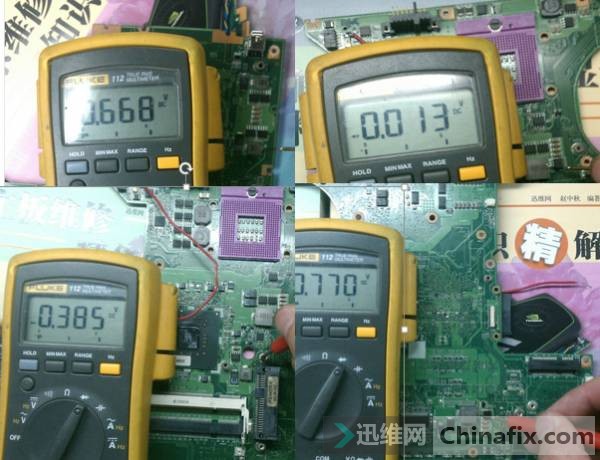

接下来检查板子是否有短路的地方,对各大电感打值,桥供电对地值不为零即可,其他各地没有短路发现,

接下来放心的上电,稳压电源调到19V,耶!幸运,无待机电流,好吧,看来没有公共点产生,打开电路图看看公共点产生原理吧

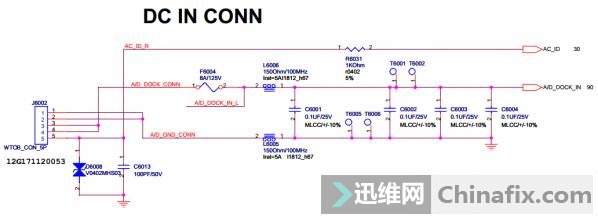

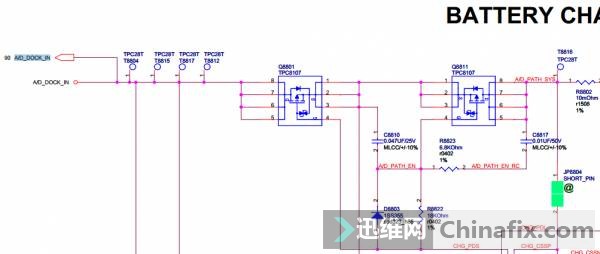

插入适配器的时候 19V经过F6004 L6006电感 变为A/D_DOCK_IN(以前纠结很久,为啥经过点东西就换个名字:lol),A/D_DOCK_IN一路经过Q8801体二极管到Q8811的S极,因为里面的体二极管反的过不去,如果过去的话Q8811的4脚控制极就必须小于S极4.5V也就是至少要低于14V左右才能导通产生AC_BAT_SYS公共点电压,


那么再来看看Q8801和Q8811完全导通的条件吧,

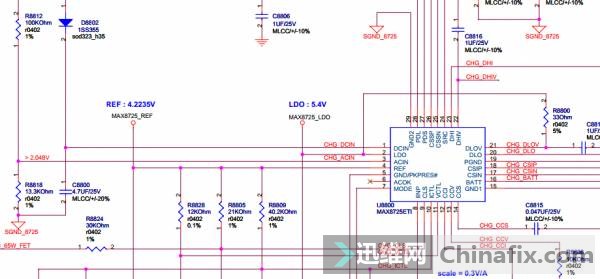

首先看看A/D_DOCK_IN另一路通过D8802给MAX8725芯片1脚DCIN供电,同时经过R8812和R8818分压,要大于2.048V,(不用算因为电路图标识了 呵呵)


到这一步在看看芯片的工作原理吧,所谓知彼知己方能百战百胜,

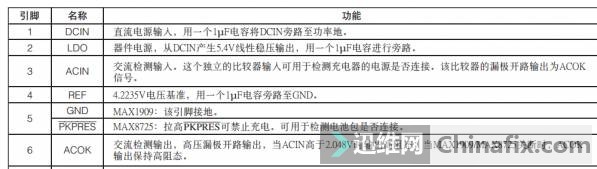

 内部框图和引脚定义不难发现,芯片得到供电,检测到适配器插入,开漏输出ACOK,内部产生LDO和REF基准电压,24脚SRC得到小电流的19V电压,驱动27脚PDS输出小于10V 的CHG_PDS控制两个管子完全导通,28脚PDL 输出19V的CHG_PDL使QQ8800截至隔离电池

知道这些条件后,才返回板子查看实物,看看是什么问题导致的没有公共点电压出来,#¥%¥#……&#%……%&……&(不是乱码,一大堆的跑线,测量省略;P)

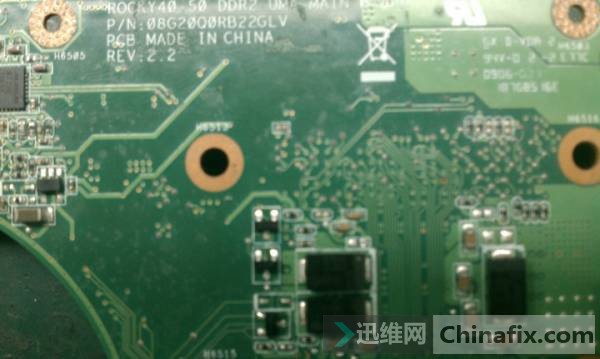

找了半天终于找到罪魁祸首,原来就是


这个地方的管子被人掉转方向了,也太搞了吧,本来是保护芯片的,现在是彻底的保护了,找到问题后,在上电 电流出来了 跳到0.24不动了,后面的看来还需要扫,明天接着继续,,,,,,,白天网络不好,只能边分析边整理,
未完待续‘
