客户：“兄弟，帮我看看这主机，开机不显示”。
好，接过机器,打开机箱一看！里面一点灰都没有，特别干净！主板是七彩虹MCP73，这机子已经有点年份了，可为什么会那么干头净呢？看到这些心里已经有底了，这家伙肯定在别家搞过了，我就试探着问他“你这机器是怎么坏的？有没有在别家搞过？”
客户：“这机是正常用坏的，没在别家搞过”！
这人明明在我面前撒慌，我就不去拆穿他，不要让客户难看。
插上电源，插上诊断卡，触发后，发现不跑码！直接跟客户说“你这主板坏了，要……”我话还没说完,他就说“换板多少钱?”
正好我手上有片945的板可以代换,我这945的板也是上次别人换下来修好的,这次正好卖给他算了,跟他说“换板80块不保修,100元保一个月,你看怎么办?”
这客户很爽快的说:”就80块,你给我换一片吧,不用你保了”
好,三两下把板换上,系统一装上,就付钱把机器抱走了!坏板没带走.

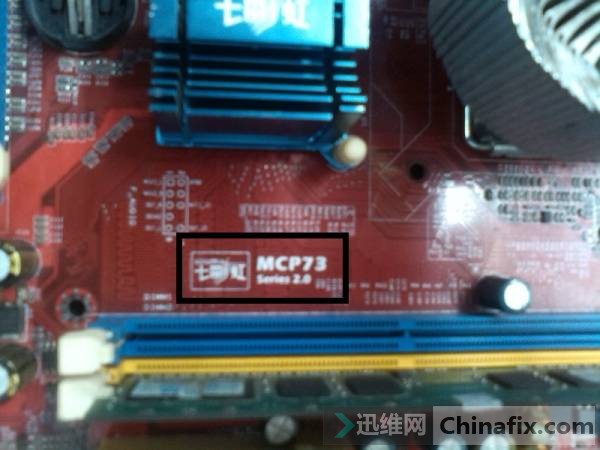

接下来开始对这片换下的坏板进行维修,先上个图,看看这板的型号:MCP73

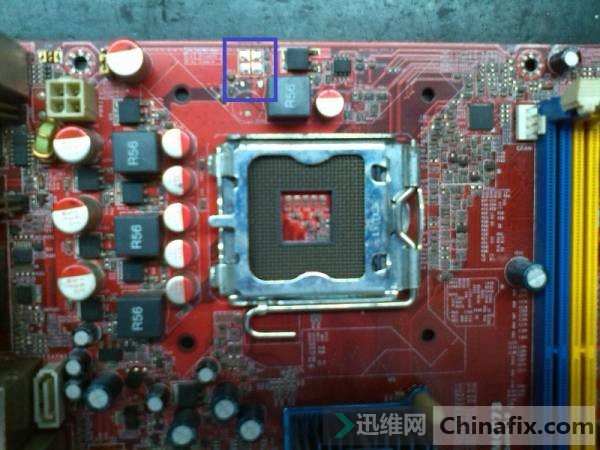

1>我一般拿到主板后,一般喜欢先检查它的外观,这招有时候特别灵,这不,刚开盖的时候就感觉不对劲,果然不出所料,一眼就看到了猫腻,CPU供电部分缺了个上管,如下图:

刚刚他还说没在别的地方修过!难道这管子自己长腿了?
2>先找个管子装上再说,接下来测各个供电\USB接口\PCI槽相关测试点的阻值,未发现异常.
再重点检测CPU供电部分的各组上下管的G极的阻值未发现异常,幸好CPU供电的PWM芯片没被动过,测了一下芯片周边的电容未发现明显短路.

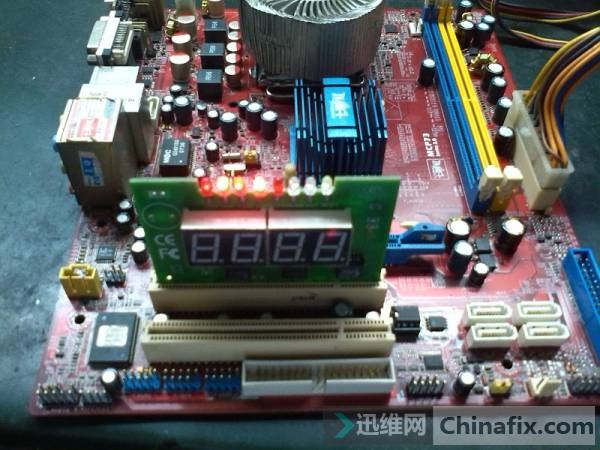

3>插上电源和诊断卡,触发后,发现复位灯常亮,说明全板无复位,如下图:

经测量发现只有CPU供电没出来,其它供电都正常.

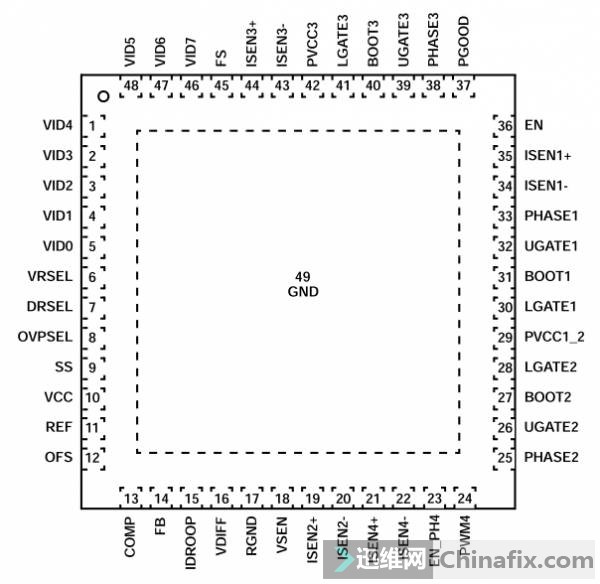

接下来开始对CPU供电电路检修,1\测上管D极有12V,2\测上管G极和下管G极都没电压,用示波器也测不到瞬间工作的波形,说明PWM芯片没工作,再测PWM芯片的工作条件,这个PWM芯片的形号是ISL6312,

测它的第10脚VCC为5V,第36脚EN有2.6V左右电压,再测VID脚1\4\5\46\47都有高电平组合,再测31脚BOOT1\27脚BOOT2\40脚BOOT4等都有12V电压,以上这些数据都正常了,这个芯片应该要工作了才对呀,难道芯片坏了?

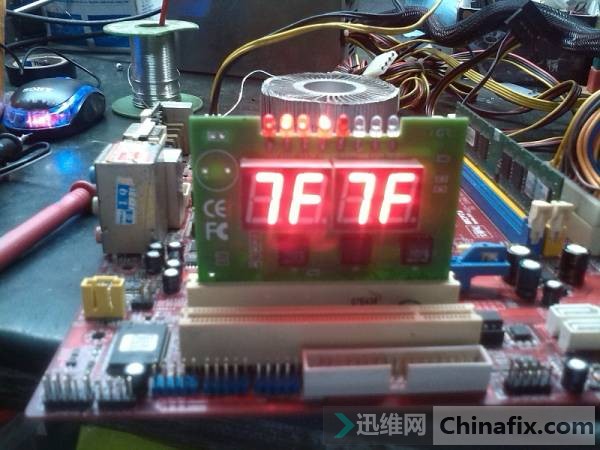

果断更换芯片,上电测试,顺利跑码亮机!如下图:
