精英845GV-M2多故障维修一例

更新时间:2014-05-09 10:41:45

主板型号:精英845GV-M2 V1.1
故障现象:不通电、不跑码、声卡认错
故障分析
此板为雷击、因为是品牌机的板出得起价也就打算花点时间修好它。到手后发现3VSB、VCC3全短、拆网卡后正常通电但发现不跑码

不跑码先要查CPU工作的4大条件
①供电 ②时钟;③复位、④CPUPWRGD
一番测试果然发现CPU复位仅为0.3V多一点,也难怪不跑码了。

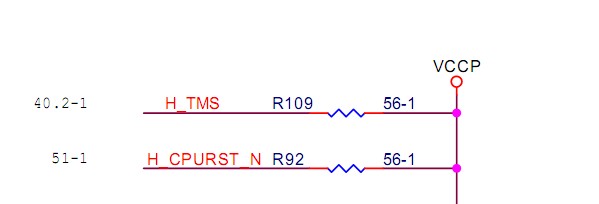

此板CPU复位的设计是由VCCP(CPU供电)上拉得来,正常应是等于CPU电压,测试点在见图上R92的左边。

VCCP
CPU无复位理论上是要查北桥的工作条件,但我还是仔细量了一下全板的供电、时钟,发现时钟边上R78 2端都无电压查线路图得知这个信号是 CK_HBL_66M_ICH

CK_HBL_66M_ICH

这个时钟是供给南桥的。
量330电阻是正常的,时钟其它模块都正常就这个时钟不正常,明显是时钟内部损坏了,更换时钟芯片后(ICS950220AFLF)CPU复位正常了并正常点亮显示器,
进系统测试时发现ALC655的声卡错认成PCI MODEM、量声卡的供电时钟复位都正常,打数据线都正常,更换了良品声卡还不行,想到此板为雷击,可能南桥内部声卡模块损坏,于是更换南桥82801DB后声卡正确驱上,故障修复
结论:
不通电是因为雷击坏网卡造成3VSB短路——拆网卡OK
不跑码是因为南桥内部缺一个时钟——更换时钟OK
声卡错认成MODEM——南桥坏,更换南桥OK
