技嘉GA-Z77-DS3H开机闪灭到掉电反复重启维修!

更新时间:2016-05-10 11:19:09

  板号:技嘉GA-Z77-DS3H   REV:1.0

  故障:开机闪灭,非12V短路到开机反复重启

  同行的主板。


技嘉GA-Z77-DS3H开机闪灭到掉电反复重启
技嘉GA-Z77-DS3H开机闪灭到掉电反复重启维修(图1)

  拿到这个板开机闪灭,确定不是12V短路。看到这个故障想起梦幻版主的那个P61 闪灭案例,心想会不会是通病。但是把那2个小8脚芯片拆掉也不管事。COM口拆掉也不行,声卡网卡灯外设不想拆了。新板老是拆这些外设都是做无用功。郁闷了,管子测过无短路阻值也正常。真心没思路,连个瞬间的电压都没得测。

  维修的36计最后一计强制上电(确定没短路情况下),强制上电除了CPU没电压其他的都有电压。但是PCH1.05V 只有0.96V,心想是不是桥供电不对引起的闪灭,想着想着桥也负责开机导致这个问题也不完全没可能。IT8728 VIN 2V 正常排除这个。就开始一匹布的修这个桥供电。

技嘉GA-Z77-DS3H开机闪灭到掉电反复重启
技嘉GA-Z77-DS3H开机闪灭到掉电反复重启维修(图2)

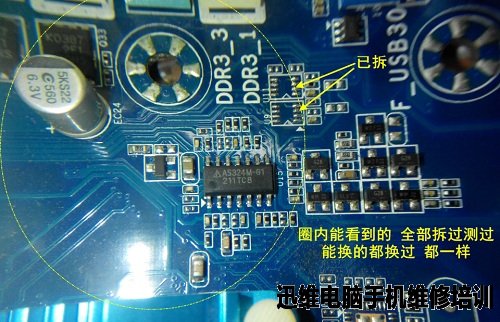

  桥供电是来自于基准电压2.5V降压得到1.05V给到324比较器,5脚还受到一个管子Q41控制。连接到的都弄光了还是一样,后面发现不闪灭了。触发掉电的瞬间桥供电是1.05。该查的都查了都无异样,难道是桥挂了?后面又出现不稳定的情况,强制开机很多次,很多供电都没了,桥供电也没了。无解!

  但闪灭故障依然存在,多次强制上电。总结得出:强制上电后发现有时候正常开机就不会闪灭了。猜想: 是不是某个元器件(指坏的那个)性能不好导致故障。通过强制上电后该元件又恢复了一会正常状态。这只是个想法,干脆强制上电好一段时间看看情况。发现可以一段时间正常触发后掉电。触发这段时间足够测量电压了不过也奇葩,正常触发的时候桥1.05V供电没电压。或许说桥的1.05V 不是负责开机部分的桥供电。触发瞬间找到下图故障点。


  技嘉GA-Z77-DS3H开机闪灭到掉电反复重启
技嘉GA-Z77-DS3H开机闪灭到掉电反复重启维修(图3)

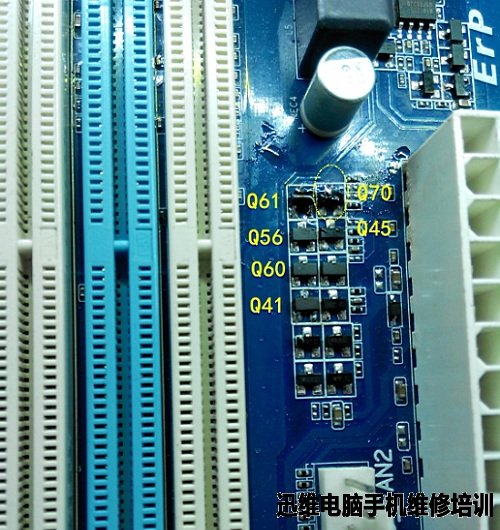

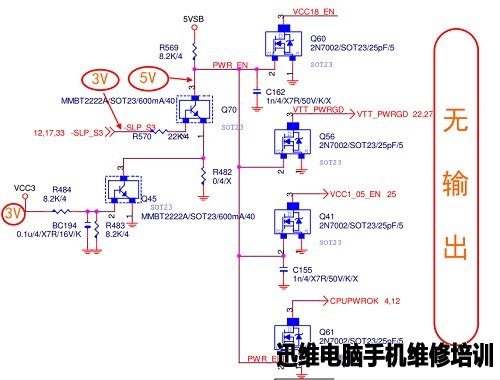

  Q70负责几个供电信号的开关包括桥供电。由SLP_S3和VCC3控制。

  技嘉GA-Z77-DS3H开机闪灭到掉电反复重启
技嘉GA-Z77-DS3H开机闪灭到掉电反复重启维修(图4)

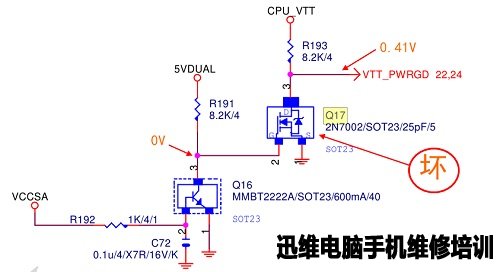

  换了Q70后不再出现闪灭了。但是反复重启没复位。测PCH_1.05V  PLL_1.8V  VCCSA_0.93V 都正常。无CPU供电(这个电压记得不太清楚有没有)。测CPU管理芯片EN 0.41V 不正常,因为这个板找的是 Z77P-D3的图纸和点位,板子很相近很容易找到测试点,就发现EN过低。

  技嘉GA-Z77-DS3H开机闪灭到掉电反复重启
技嘉GA-Z77-DS3H开机闪灭到掉电反复重启维修(图5)

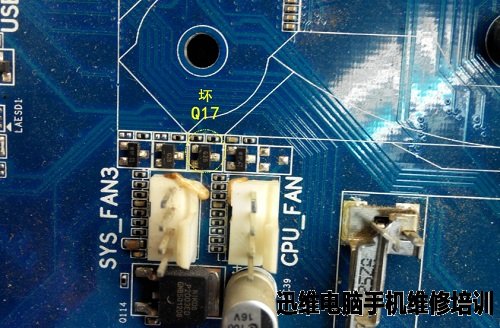

  拆掉Q17,EN就有1V。换了个Q17 (G28)的管子上反复重启的时候检测卡复位了。

技嘉GA-Z77-DS3H开机闪灭到掉电反复重启
技嘉GA-Z77-DS3H开机闪灭到掉电反复重启维修(图6)

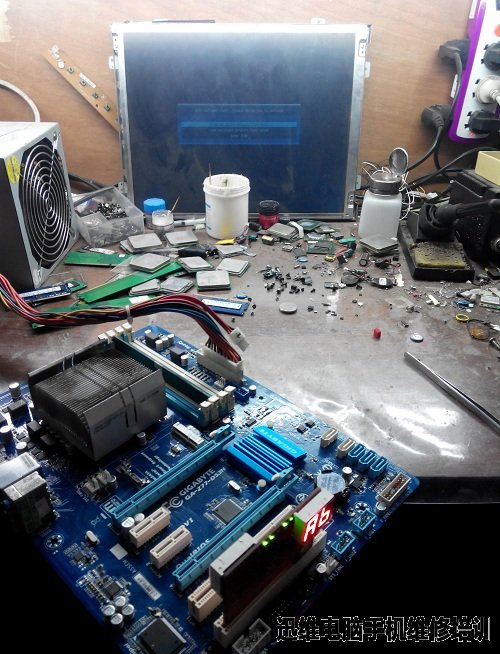

  后面这个复位了,还反复重启。同行给我的CPU是坏的,害得我把BIOS都刷了。我自己的U都烧光了。前几天我们广东一直下雨连续下了好几天,比较空闲测了3天有空就拿出来点一下 都没见出现闪灭故障了。(闪灭故障,裸板都可以测试得了)今天没下雨就拿去同行那里换U测试正常点亮了。

技嘉GA-Z77-DS3H开机闪灭到掉电反复重启
技嘉GA-Z77-DS3H开机闪灭到掉电反复重启维修(图7)

  故障应该解决了,闪灭故障如果真有返修,桥坏的可能性大,除了上面说的我还怀疑SLP_s3这个信号。

  GA-Z77P-D3参考图纸和点位:http://www.chinafix.com/thread-896854-1-1.html

  本文作者ID:青杏煮酒
