华擎主板G31M-S不过内存维修案例

更新时间:2016-05-30 12:25:18


  板号:华擎主板G31M-S

  故障:不过内存,跑码6F6F

  华擎主板G31M-S不过内存维修方法/步骤:

  客户的一块台式机华擎G31M-S主板,拿到板子后,接上电压跑码卡,跑码6F6F,接不接内存都一样,故障应该是不过内存。按以往的维修经验,先习惯性的换个内存槽,再搭下开关,一路跑码接信号线亮机。

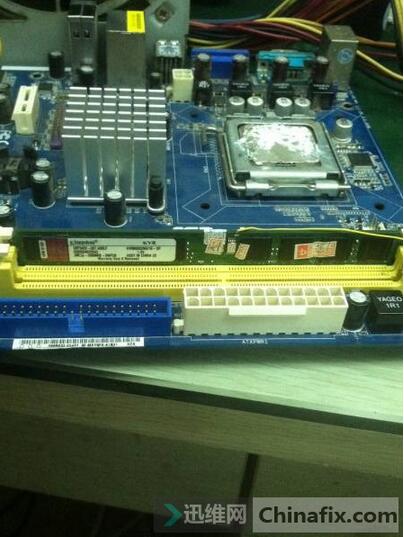

华擎主板G31M-S不过内存 图1

  然后,再换上刚才的内存槽,还有一样跑码6F6F.

华擎主板G31M-S不过内存 图2

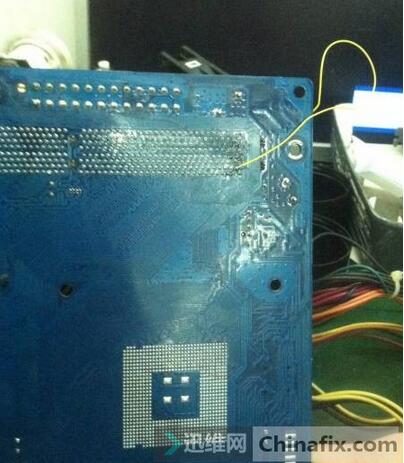

  看来还是这个内存槽的问题,上假负载,先测量不过内存的这边槽,SPD没有电压,直接找到SPD背面直接飞线,再次上电,但还是6F6F,再测SPD还是0V。

  直接测量内存槽背面的SPD和阻值卡的SPD,不通,确定是内存槽有问题,但总不能换内存槽吧,于是就直接从SPD飞到内存条上面,在SPD应该是在内存条的8脚芯片那个脚,直接测,发现找到地方了,飞线上去。

华擎主板G31M-S不过内存 图3
华擎主板G31M-S不过内存 图3

华擎主板G31M-S不过内存 图4
华擎主板G31M-S不过内存 图4

  然后再次上电,一路跑码接信号线亮机,华擎主板G31M-S不过内存故障解除!

华擎主板G31M-S不过内存 图5

  本文作者:迅维ID:yuchao454875
