主板IH81M不加电及USB不能用维修案例

更新时间:2016-07-04 14:56:10


  主板版号:IH81M  V1.0

  故障现象:不加电及USB不能用(后检测)

  最近收到IS6XM、IS7XM 、IH81M的主板,来的全是无图纸的新品,遇到电路故障就只能一步步跑线解决了。

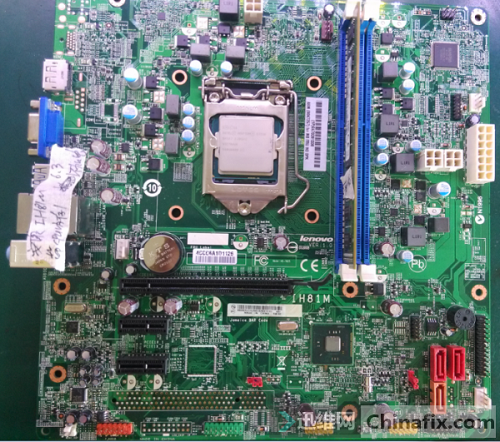

主板IH81M不加电及USB不能用 图1
主板IH81M不加电及USB不能用 图1

  故障一:IH81M不加电,先看外观发现三处异常地方,(看着像是烧焦的样子,但不是很明显)直接用表测了下短路,发现去往南桥的L33电感对地为1,不正常。再测南桥背面电容发现南桥短路,拆南桥后测对地正常。

  故障二:USB供电的+USBVCC_5芯片烧糊,用风枪吹了很久,结果焊盘掉皮、板层都烧掉了。看来只能将1脚和8脚直接相连。

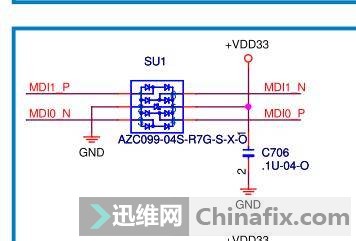

主板IH81M不加电及USB不能用 图2
主板IH81M不加电及USB不能用 图2

  换好后,打USB对地阻值,发现对地不正常,一会大一会小,测0电阻发现有两个无穷大。

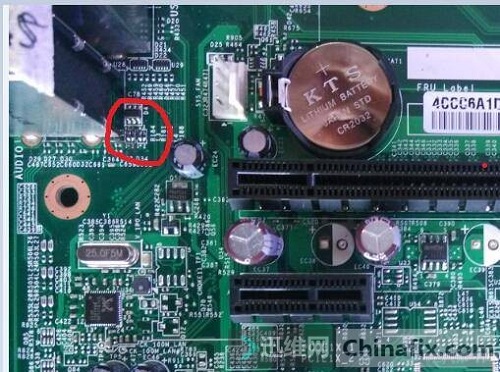

主板IH81M不加电及USB不能用 图3
主板IH81M不加电及USB不能用 图3

  直接换掉后,发现对地偏小几乎为0,断开0电阻,发现前端仍然短路。去往南桥的后端正常,只有一种可能:USB的六脚管烧坏了。

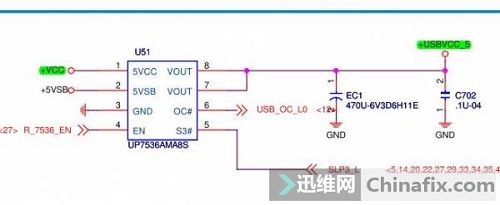

主板IH81M不加电及USB不能用 图4
主板IH81M不加电及USB不能用 图4

  拆掉数据相对短路的相连六脚管之后,前置和后置数据线对地阻值正常。但还有一对USB数据对地阻值变为1。万用表测试后,断定是由接口下面烧断线引起的,果断拆掉接口,发现确实是接口烧坏,两根数据线断线,表层也不堪入目。接好后绿油涂上紫外灯管烤半小时后,装上新接口,测对地阻值已经正常。

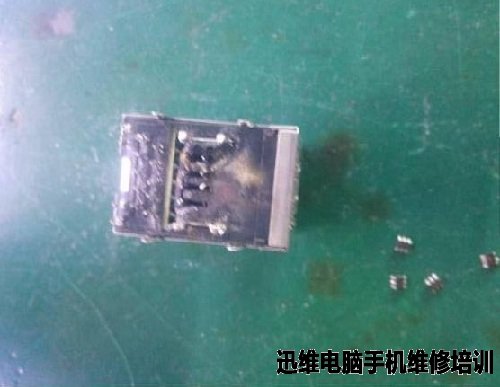

  坏料:

主板IH81M不加电及USB不能用 图5
主板IH81M不加电及USB不能用 图5


  再次打对地阻值测有无明显短路后,上CPU后加电喇叭报警提示未装内存,装内存后再次加电跑码亮机。

  至此,此板正式修复。

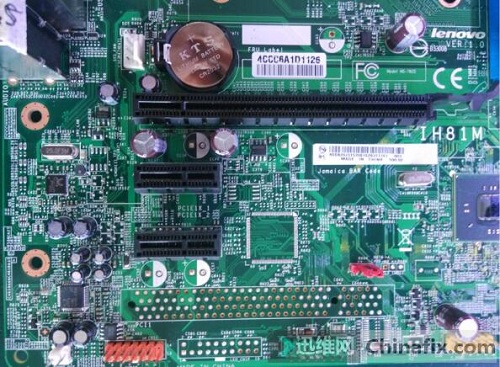

  IH81M局部USB:

主板IH81M不加电及USB不能用 图6
主板IH81M不加电及USB不能用 图6

  USB 5V供电管坏:

主板IH81M不加电及USB不能用 图7
主板IH81M不加电及USB不能用 图7

总结:

  由于某种原因造成USB八角供电管电流过大烧坏六脚管,甚至板层烧断线,电阻变大,最坏的是烧坏了南桥,导致整板多处短路。


  此板备份亮机BIOS:http://pan.baidu.com/s/1cIB4OQ

  文中图纸不清晰,请查看原文链接:http://www.chinafix.com/thread-973025-1-1.html

  本文作者:迅维ID:qinqinwp121
