iPhone6闪光灯不工作维修一例

更新时间:2016-07-04 14:51:41

  机器型号:iPhone6

  故障现象:东莞客户拿来一台IPHONE 6,客户描述故障说是闪光灯无法使用,在手机端打开手电筒功能,发现闪光灯不亮,客户把这台机器送到华强北维修过,华强北的维修师傅说装上一个闪光灯芯片就烧一个,检查是有一条进CPU的线短路了,CPU坏掉了,没办法进行维修,把机器退给客户。


  维修过程:

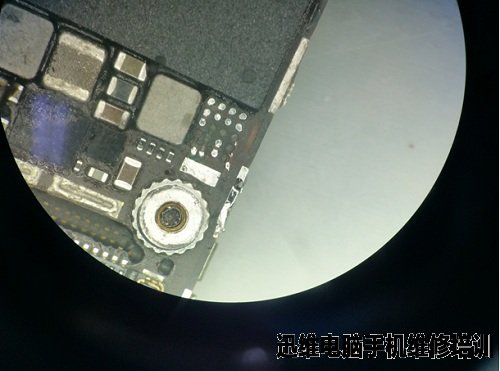

  客户说华强北的师傅把闪光灯芯片拆了没装,拿出主板后观察发现闪光灯芯片的焊盘已经掉了好几个点。

iPhone6闪光灯不工作
iPhone6闪光灯不工作维修(图1)

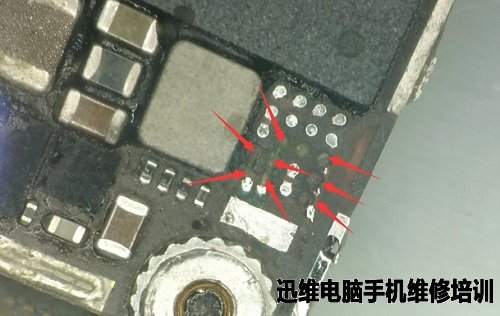

  在显微镜下检查一共掉了8个有用的点,应该是在修这个芯片的时候,怕过热吹爆CPU硬撬芯片所导致的。

iPhone6闪光灯不工作
iPhone6闪光灯不工作维修(图2)

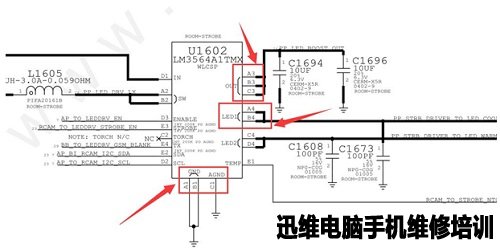

  对照图纸发现掉的点有地线、LED灯的供电、还有就是闪光灯芯片自主升压脚的点,本机的故障就是芯片自主升压脚掉点,这个信号处于悬空状态造成开机烧闪光灯芯片。

iPhone6闪光灯不工作
iPhone6闪光灯不工作维修(图3)

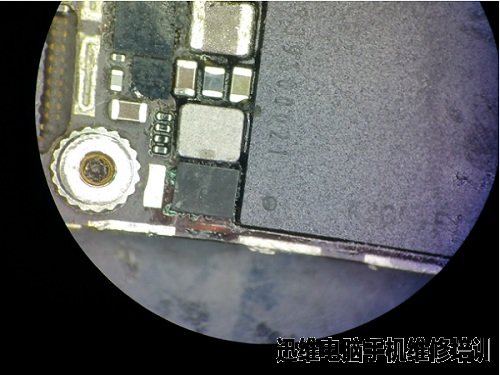

    在显微镜下补好掉点的线,并用绿油做好绝缘固化之后,装上闪光灯芯片。

iPhone6闪光灯不工作
iPhone6闪光灯不工作维修(图4)

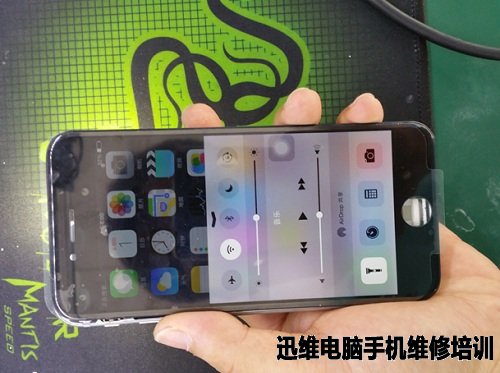

    开机进入系统打开手电筒,能正常打开LED灯,故障修复。

iPhone6闪光灯不工作
iPhone6闪光灯不工作维修(图5)

iPhone6闪光灯不工作
iPhone6闪光灯不工作维修(图6)


   【本文作者】:迅维快修。以上内容精选自迅维论坛,迅维快修承接各种手机数码、电脑/笔记本板卡、数据恢复、平板等维修业务,如有需要请联系:
