技嘉GA-H61M-S1主板反复重启维修
【主板型号】技嘉GA-H61M-S1
【故障现象】主板反复重启
【维修过程】

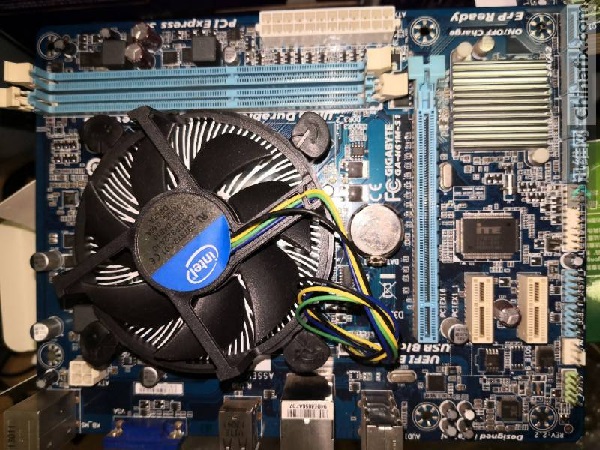

收到一块GA-H61M-S1主板，开机后几秒钟又重启如此循环，风扇不断停止又转动，偶尔能不重启但开机无显示。

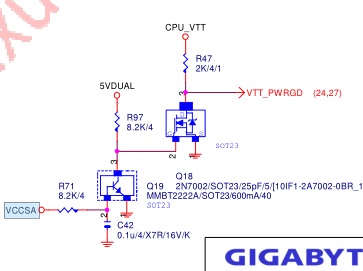

收到主板论坛里找到原理图。

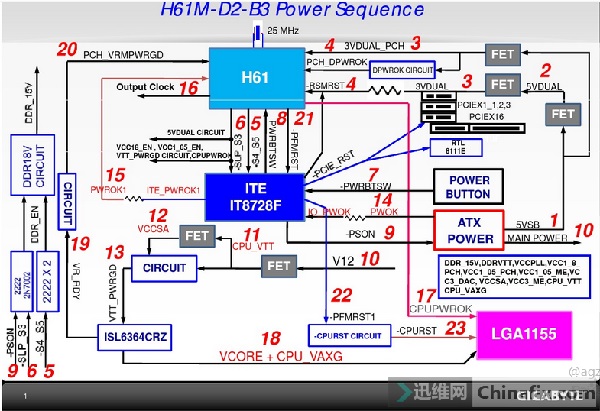

上时序图，从图及故障现象判断可以开机就可以从11开始查起。先测量CPU_VTT,该电压正常。

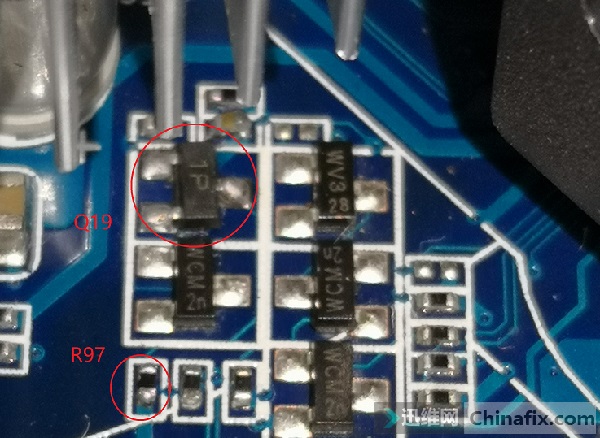

在查12 VCCSA信号时，从电路中任意选了一个和该信号有关的测量点Q19，结果Q19的C极上的电压反复跳动，B极上的电压也不断跳动，当遇到不跳动的某次时，B极上能够稳定到0.8V左右，但C极电压却还在反复跳变，怀疑Q19不良，拆下用万用表蜂鸣档测量基本正常，于是又测量R97，图上8.2K，测量结果8.44k，怀疑这个电阻性能不量，导致编差过大，于是换了Q19和R97，再次开机故障解除。估计Q19没坏，仅仅是R97问题。
【故障现象】主板反复重启
【维修过程】
收到一块GA-H61M-S1主板，开机后几秒钟又重启如此循环，风扇不断停止又转动，偶尔能不重启但开机无显示。
收到主板论坛里找到原理图。
上时序图，从图及故障现象判断可以开机就可以从11开始查起。先测量CPU_VTT,该电压正常。
在查12 VCCSA信号时，从电路中任意选了一个和该信号有关的测量点Q19，结果Q19的C极上的电压反复跳动，B极上的电压也不断跳动，当遇到不跳动的某次时，B极上能够稳定到0.8V左右，但C极电压却还在反复跳变，怀疑Q19不良，拆下用万用表蜂鸣档测量基本正常，于是又测量R97，图上8.2K，测量结果8.44k，怀疑这个电阻性能不量，导致编差过大，于是换了Q19和R97，再次开机故障解除。估计Q19没坏，仅仅是R97问题。
