来讯维已经有4个月多了，学的全能，终于学到笔记本二期了。看罗杰发帖我果断嫉妒了，所以也把今天所修的板在自己的贴里面总结一下，希望大家不要喷，来实地第一次发帖，第一次啊，二期学完了就回去喽，回去搞搞宣传，处处人缘，修修电脑，加油！！！首先感谢下516的老钱（钱小金），感觉什么都懂哦！在买药这方面绝对在行，因为他老婆就是做医生的，嘿嘿，再感谢村长（周建润），人挺好，技术超牛，懂得比较多，来这最佩服的就是村长（人称村长啦），再感谢老陈（陈刚）、富哥（张富政），来这挺欢乐的，都怪村长把我们给带坏了。好了，废话不多说，进入正题。

　　首先看下版号：LA-3401P。
　　故障：公共点电压9.49V、无3/5V待机电压。

版号：LA-3401P


　　经过测量PQ9的S极有17.11V的电压，而G极应该比S极小4.5V才会完全导通（因是P沟道的MOS管，完全导通相当于导线），才能产生大电流的公共点。
　　经过实测G极电压为17.08V，那么PQ9应该截止。

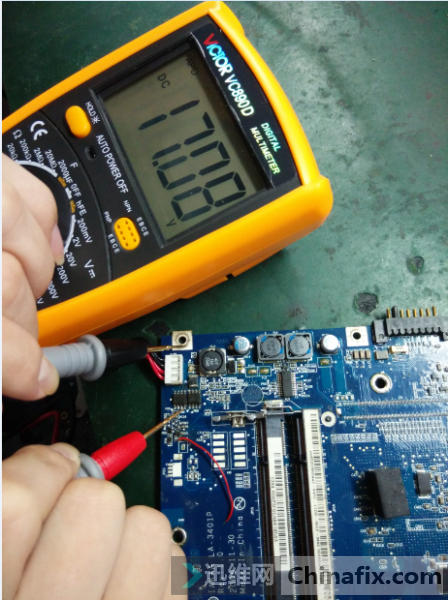

G极电压为17.08V


　　测量P3端有9.49V的小电流的公共点，这个公共点应该大家都知道，仁宝有个预供电电路（点火回路，具体作用就是先用点火回路的小电流公共点先给后极供电，如果有短路就会立即关闭大电流公共点哪一段，还有个作用就是小电流公共点出去以后，如果有短路也不至于烧更多的电路），经过测量预供电电路的9V是公共点的对地阻值与前面4个检流电阻和VIN的适配器电压得出来的。具体B+的阻值是多少当时也没测，所以也没管（忘了）。

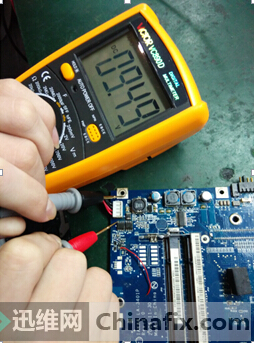

P3端有9.49V

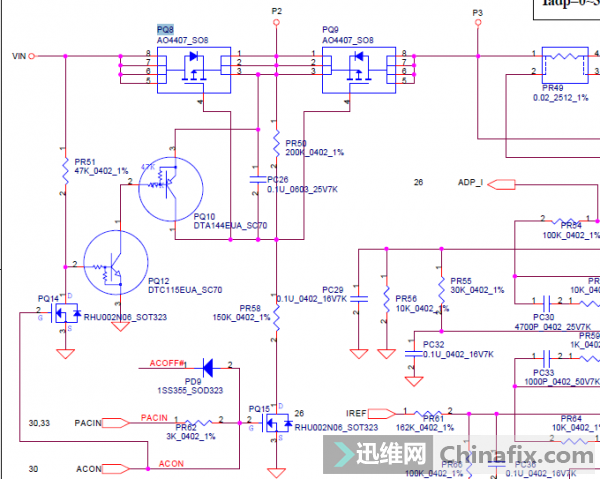

ＰＱ８电路图


　　测量ACON和ACOFF#都正常，说明就是PQ15 B极条件不正常导致的无19V的大电流公共点，看下图：

PACIN

　　必须要3脚大于2脚，1脚才会悬空输出，因是比较器，经过测量3脚电压为2.94，2脚电压为3.24，说明就是3脚这边出问题了，看下图：

3脚电压，2脚电压

　　当测量到3脚上的分压都是正常的，一看电压只有15.几V，原来是稳压电源没有调对，唉，粗心大意了，调到19V公共点正常了。
　　接着测量没有3/5V(注：在看板的时候就把待机芯片焊上去了)，经过观看，掉了3个电阻，分别是PR94、PR91、PR96。（PR96找了一个0欧电阻补上了，但PR94和PR91对应的阻值没找到，就分析了一下数据手册，查找了MAX8734的7脚引脚定义。）看下图：

电阻缺失


　　根据引脚定义解释，7脚直接接地，固定输出3.3V，那就直接接地了，用锡直连，经过测量芯片条件都正常，就是没输出，示波器测了一下，SHDN#这一脚为10V左右的上升沿的波形，用1秒时基抓，过了16秒就掉下去了，再测上管G极没有任何波形，那就芯片没有输出呗。拆掉上管测就没有必要了，因为拆掉上管测量G极是判断芯片条件、芯片本身、芯片内部的自举脚（基电压）是否正常，而装上上管就多了个检测自举脚外围自举电容的好坏。最后经示波器测量判断是芯片本身损坏，问黄老师领取了芯片代换，上电3/5V出来了。

最后感谢饼哥、黄老师、阿林老师的细心指导。期待二期的同学继续发帖哈！
