华硕B85M-G主板不触发维修

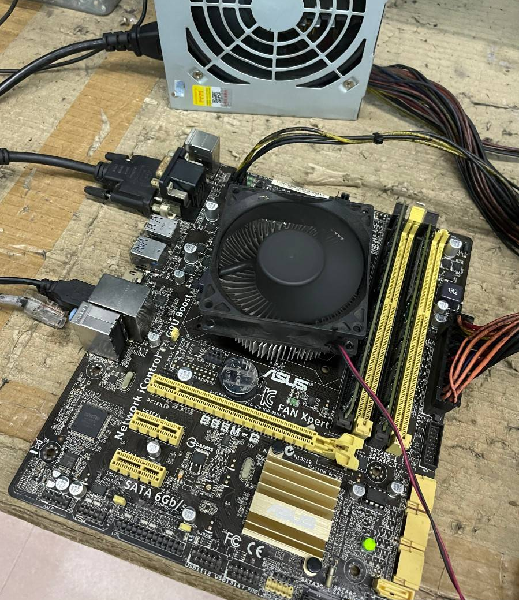

【主板型号】华硕B85M-G主板
【故障现象】主板不触发
【维修过程】
拿到主板清扫了下灰尘，开始测量24pin供电没有发现有短路的，接电测绿线5v正常触发没有反应。按照点位图测得绿线pson到io NCT6791D的63脚没有断线，测量开机针到io的61脚O_PWRBTN#_R这段也没有断线。
接着测量46脚+3VSB_ATX电压3.3v正常，101脚O_RSMRST#电压3.3v正常.接下来就是io发给南桥的开机信号io的60脚O_IOPWRBTN#也有3.3v跳变。
但是io的63脚O_SLP_S3#_R还是没有电压。先刷个bios吧，刷完上电还是没有反应，还是老实测量测量南桥的条件吧。+3V_BAT_RTC电压3.15v正常。

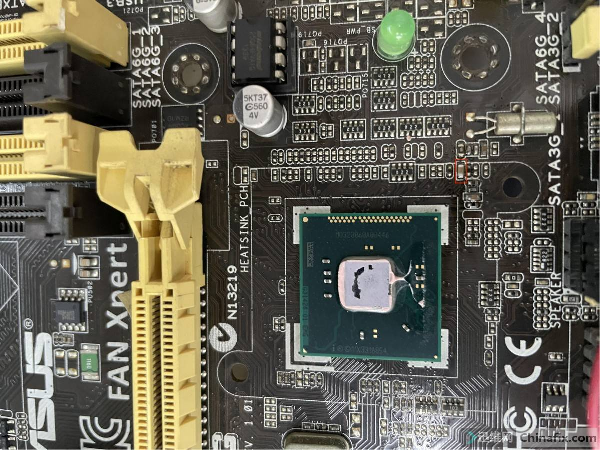

S_RTCRST#3.15正常，S_SRTCRST#没有电压，不正常，测电阻SR20另一端+3V_BAT电压3.26v。拆除电容SC4。

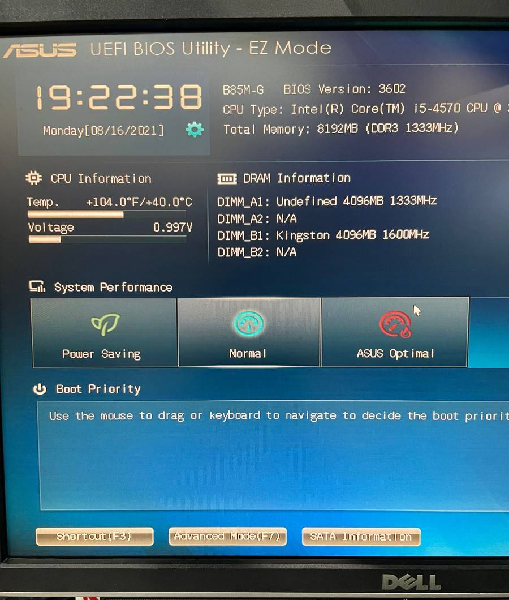

测SR20两端都有3v+的电压了，接电成功触发维修结束。
【故障现象】主板不触发
【维修过程】
拿到主板清扫了下灰尘，开始测量24pin供电没有发现有短路的，接电测绿线5v正常触发没有反应。按照点位图测得绿线pson到io NCT6791D的63脚没有断线，测量开机针到io的61脚O_PWRBTN#_R这段也没有断线。
接着测量46脚+3VSB_ATX电压3.3v正常，101脚O_RSMRST#电压3.3v正常.接下来就是io发给南桥的开机信号io的60脚O_IOPWRBTN#也有3.3v跳变。
但是io的63脚O_SLP_S3#_R还是没有电压。先刷个bios吧，刷完上电还是没有反应，还是老实测量测量南桥的条件吧。+3V_BAT_RTC电压3.15v正常。
S_RTCRST#3.15正常，S_SRTCRST#没有电压，不正常，测电阻SR20另一端+3V_BAT电压3.26v。拆除电容SC4。
测SR20两端都有3v+的电压了，接电成功触发维修结束。
