华硕P5QL SE开机不跑码且自动断电维修

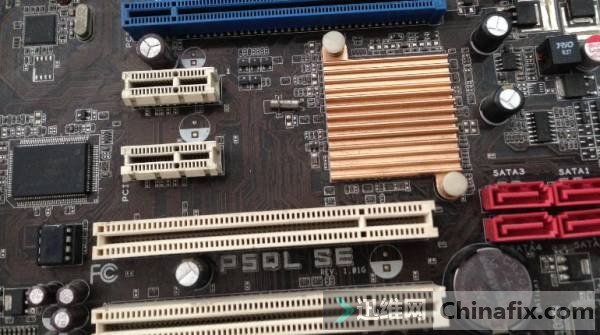

一个华硕的板子如下图:

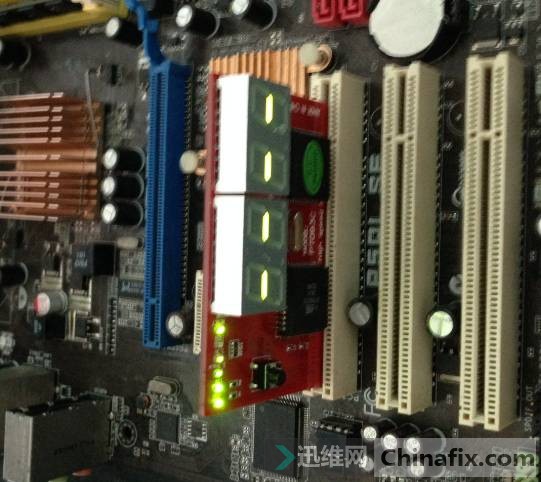

维修开始:先打值,没发现任何的短路,安装CPU,内存,上电触发不跑码

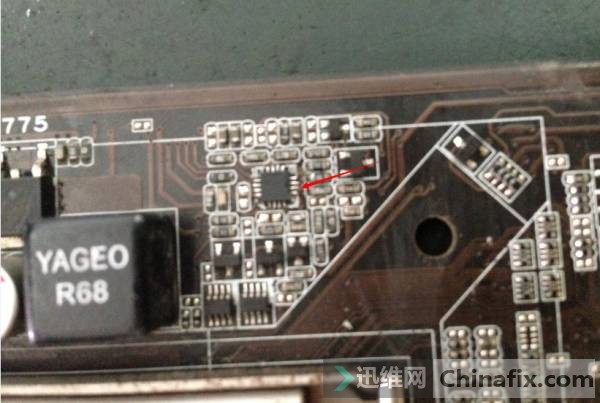

经过一系列的检查,最后把问题锁定在CPU供电。华硕这款板子CPU采用的是主芯片+驱动芯片+MOS+电感+电容。主芯片型号是RT8800A,先测量16脚供电正常,在测量4脚升压也正常,但是在测量6脚是发现无电压,6脚为一个VID组合,必须为高电平,主芯片才能工作,最后检测,发现是6脚与焊台接触不良。直接补焊。

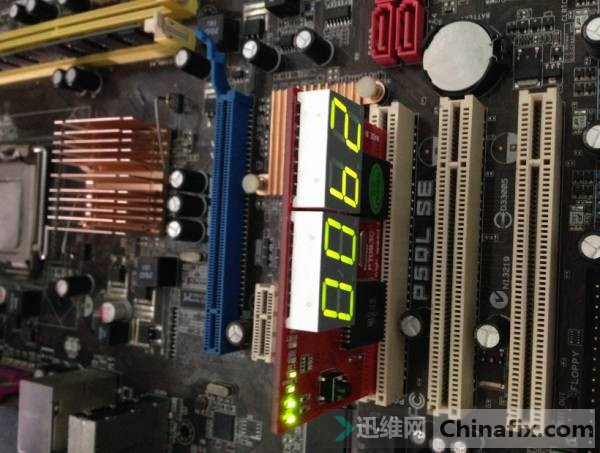

补焊完成上电,CPU正常跑码

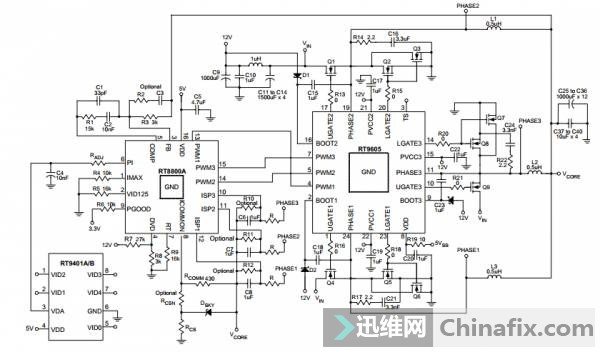

                                                    此图只做参考。

文章来源:迅维网
http://www.chinafix.com/forum.php?mod=viewthread&tid=763961&extra=page%3D2%26filter%3Ddigest%26digest%3D1%26typeid%3D1
