上电掉电_P5N73-AM

案例名称                    P5N73-AM                          日期    2009/8/20

S/N  主板 型号 L1问题描述 用料情况  L2问题描述 信号 位置号
P5N73-AM / 上电掉电 VCORE电路  温度侦测掉电  PROCHOT_V- PRT1

 初始问题判断 edward7_fang
1:目视主板插槽是否有损坏,主板的正反面有无断线.
2:量测X5看有无32.768KHZ,POQ25的PIN:2 3VSB.
3:上CPU,80卡,进行上电运行对80卡的代码确认:上电掉电
4:[上电掉电]问题猜想:
A:第一种[上电掉电]是由于主板温控电路出现异常,造成主板关闭系统以保护主板各个部件
故障通常表现为主板可以正常跑代码,但是不定时的掉电;少部分主板表现为全0就掉电
通常出现在CPU温控电路,MB温控电路,现某些板型上的VCORE MOS管温控电路
B:第二种[上电掉电]就是CPU的工作条件都已经具备,但是不能正常动作下去,芯片的自动保护而引起的掉电
故障通常表现为主板全0,或者00掉电,
通常出现在CPU与NB,NB与SB,SB与BIOS间的总线异常导致,维修方法请参照第二种上电掉电维修思路
C:第三种[上电掉电]就是主板因为某些重要电压没有正常产生而造成的主板欠压保护掉电
故障通常表现为上电即断,无法用万用表或者示波器量测相关电压信号
通常出现在SB,NB,CPU的工作电压,比如:1.8V_DUAL,1.05V,1.2VHT,VCORE等电压,
维修思路请参考被动式不上电维修方法

维修流程

目视
目视主板插槽是否有损坏,主板的正反面有无断线.

VCORE
首先进行[上电掉电]种类的确认,上CPU治具量测VCORE电压,波形都正常
上CPU,80卡进行上电量测,在掉电的瞬间量测VCORE波形是否出现波动,或者变形

H_THERMTRIP#

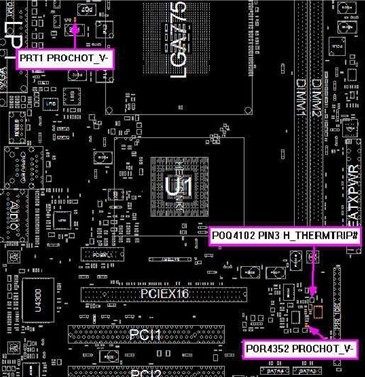

量测POQ4102 PIN3 H_THERMTRIP#信号,高电平(1.2V)为正常;
量测发现该信号在开机掉电瞬间出现从高电平跳变到低电平的现象,问题确定为第一种
此处也可以采用把温控电阻拆下来的方法判断

温控电路
量测POQ4102 PIN1 高电平,说明该三极管正常;低电平说明不正常。
量测发现 PIN1电压为高电平;继续跟踪到温控芯片POU1
量测POU1 PIN8 +12V工作电压正常,PIN5 H_THERMTRIP#_V+_10MIL 参考输入2.5V正常
PIN6 PROCHOT_V- 反馈输入4V左右为正常,实际量测为2.5V左右,不正常
该反馈信号由+5V通过一个定额电阻POR4352和一个热敏电阻PRT1分压而来,
首先考虑分压电阻是否损坏,更换热敏电阻PRT1后故障排除

ACC专案分析          P5N73-AM 上电掉电 Rev:1.0               TC edward7_fang

P5N73-AM 上电掉电
