P5SD2-X SE HW Monitor报错

更新时间:2013-09-03 10:52:53

P5SD2-X SE HW Monitor报错

案例名称 P5SD2-X SE HW Monitor 报错 日期 2008-3-27

主板 型号  S/N L1问题描述 用料情况 L2问题描述 信号 位置号
P5SD2-X SE 65M0AD089036 电压报错 I/O 电压报错 SIO48M R41

初始问题判断Chendys Chen
1:目视主板插槽是否有损坏,主板的正反面有无断线.
2:量测X4看有无32.768KHZ,PU10的PIN:2 3VSB.
3:进行上电运行该板故障表现为CMOS电压温度报错.
4:电压温度报错的常见种类及分析,
①VCORE电压或CPU温度报错,一般是VCORE电压侦测电路和CPU温度侦测电路损坏造成的.连接到I/O的VID信号错误也会引起VCORE电压报错.
②主板常规电压或温度报错,单项电压或温度报错如5V`3V等一般是电压侦测端断线或侦测芯片损坏造成的.
③CMOS电压`温度全部报错,全部出错多是因为侦测芯片损坏或侦测端REF电压不正常引起的.侦测芯片的正常工作是该现象的关键.有些时候侦测端某一电压的过渡偏离也能造成上述现象.
5:故障初步分析,主板从电压到风扇和温度的侦测无一正确这就符合上述的第三种情况.

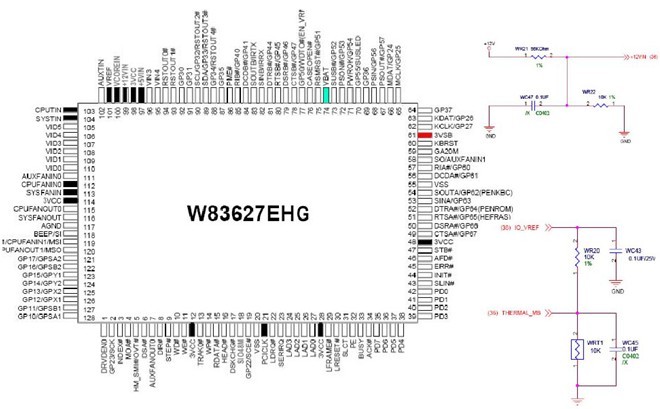

P5SD2-X SE主板的侦测电路是采用了集成 侦测模块的W83627EHG I/O芯片实现的.因此对I/O芯片的量测将成为重点.

 维修流程
目视
基本量测,电压对主板的基本电压进行量测,如+3V`+5V`+12V`-5V-12V`+5VSB`+3VSB等确保电压输入没有错误.
侦测信号
1,VCOREIN U78的PIN:100,
2,+5VIN U78的PIN:97,
3,+12IN U78的PIN:99,
4,CPUFANIN U78的PIN:112,
5,SYSFANIN U78的PIN:113,
6,THERMAL_CPU+ U78的PIN:103(CPU温度),
7,TR_MB U78的PIN:104(主板温度),
8,IO_REF U78的PIN:101(2.048V).
以上量测没有发现异常.
SIO电压
排除了一些外在因素的影响问题现在锁定在集成了侦测电路的I/O身上.W83627EHG I/O芯片使用LPC总线于南桥通信要对LAD0~LAD3进行测量,
1,电压方面有PIN:12`28`48`98`114的+3V,
2,PIN:61的+3VSB,
3,PIN:74的BATT
SIO频率
频率有48MHZ的工作频率(也有用24MHZ的)和33MHZ的通信频率(LPC总线使用).在测量过程中发现U78的PIN:18 IO48M无频率(48M是I/O内部的控制电路的工作频率).I/O的48MHZ是除频器U3的PIN:27经电阻R41发出的.用示波器测量除频器的PIN:27 48M正常,后经发现电阻R41有外观破损用万用表量测阻值无穷大确认R41损坏.更换电阻R41后,重新上电运行OK.
