P5AD2-E SATA不认

更新时间:2013-09-03 10:22:15

P5AD2-E SATA不认

案例名称    P5AD2-E SATA不认              日期       2008-3-21

主板 型号  S/N L1问题描述 用料情况 L2问题描述 信号 位置号
P5AD2-E 71M0AD10335 SATA SC SATA CK_SATA_SB R33

初始问题判断Chendys Chen
1:目视主板插槽是否有损坏,主板的正反面有无断线.
2:量测X2看有无32.768KHZ,PQ79的PIN:2 3VSB.
3:进行上电运行该板故障表现为SATA硬盘不认.
4:SATA故障问题猜想.
①线路问题,如SATA控制器到硬盘接口的连线或连接元器件不良和损坏造成的.
②SATA控制器缺少正常工作的必要条件,如频率`电压等.
③SATA控制器本身损坏,如SC等.
5:问题初步分析,SATA控制器和IDE控制器是两个不同的独立硬盘控制器,由于传速率的提升SATA比传统IDE采用了更低的工作电压和更高的内核频率.有些芯片组给SATA控制器使用了独立的晶震.

维修流程

目视
SATA电容

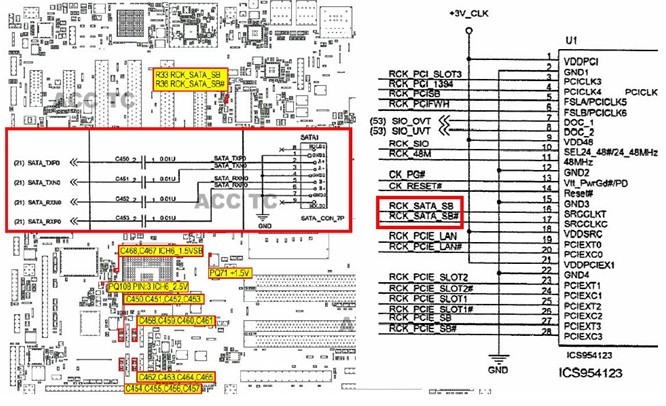

基本量测,先用万用表测量C450`C451`C452`C453`C454`C455`C456`C457,C458`C459`C460`C461`C462`C463`C464`C465的阻值判断是否有漏电,再测其PIN:2的对地阻值判断是否有断线.
南桥电压
南桥方面主要是电压的测量.
1,PQ71的PIN:3 1.5V,
2,PQ108的PIN:3 ICH6_2.5V,
3,C468`C467的PIN:1 ICH6_1.5VSB.
SATA频率
频率主要测量SATA的专用频率
一般INTEL的南桥用的是100M的频率.(INTEL的100M是储频器发的,其他一些南桥有用25M晶震的).测量R36的PIN:2 CK_SATA_SB#R33的PIN:2 CK_SATA_SB
(R33和R36都要测量).
为了减小频率在线路中的传送带来的漂移大多数高速电路使用了两个同频率相位差为180度的矫正电路CLK^CLK#.
RCK_SATA_SB
在以上量测过程中发现CK_SATA_SB#的频率是正常的CK_SATA_SB却没有测量到频率.CK_SATA_SB信号RCK_SATA_SB通过电阻R33产生的.用示波器测量除频器U1的PIN:16频率正常,用万用表测量电阻R33的阻值是无穷大(正常为33欧姆).判断电阻R33损坏.更换电阻R33后,重新上电运行OK.
