铭瑄CM-H61-LA5主板CPU风扇转，点不亮维修
【主板型号】铭瑄CM-H61-LA5主板
【故障现象】主板CPU风扇转，点不亮
【维修过程】
收到一片铭瑄CM-H61-LA5主板，故障现象为主板CPU风扇转，点不亮。测内存电压0.45V，内存芯片是UP1542S，工作电压正常，周围元件未见异常，用8120A代换不能解决，测量内存MOS管发现异常，拆下两个MOS管测量，发现上管损坏，下管正常。

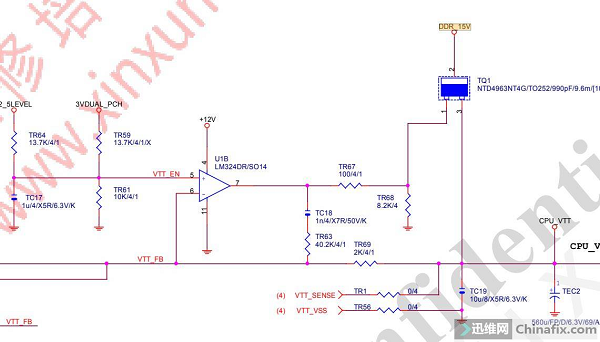

更换后开机，还是不出1.5V，测量输出点对地阻值，只有50欧，个人认为偏低了，正常应该在100欧以上，应该是后级有短路。找了个别的图纸参考一下：

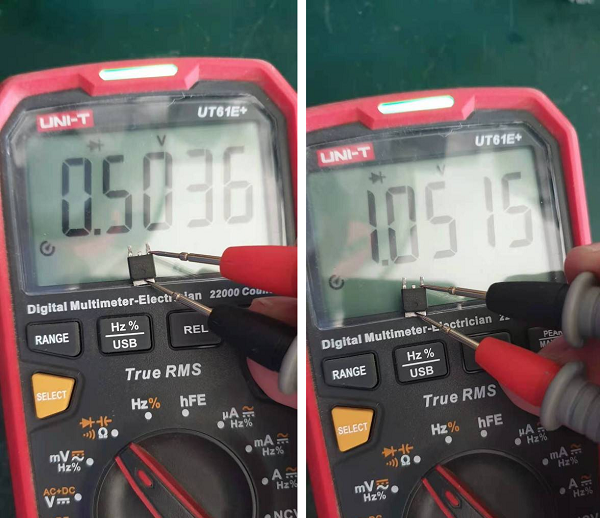

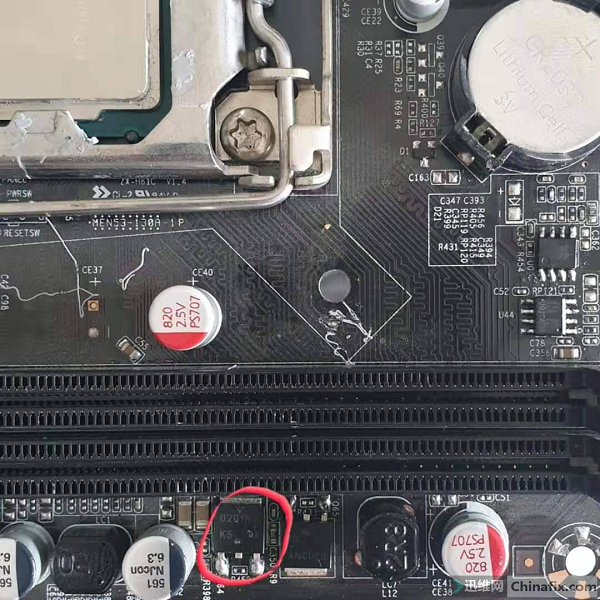

拆除图中MOS管，再次测量内存输出对地阻值恢复到100欧左右，把拆下的MOS测量一下，却发现正常的，再安装上去，开机，内存电压还是0.5V左右，但对地阻值却是正常了，换MOS管，通电开机，桥供电1.05v出来了，再测内存供电1.58v，装CPU,内存，成功点亮。故障排除，维修到此结束。
【故障现象】主板CPU风扇转，点不亮
【维修过程】
收到一片铭瑄CM-H61-LA5主板，故障现象为主板CPU风扇转，点不亮。测内存电压0.45V，内存芯片是UP1542S，工作电压正常，周围元件未见异常，用8120A代换不能解决，测量内存MOS管发现异常，拆下两个MOS管测量，发现上管损坏，下管正常。
拆除图中MOS管，再次测量内存输出对地阻值恢复到100欧左右，把拆下的MOS测量一下，却发现正常的，再安装上去，开机，内存电压还是0.5V左右，但对地阻值却是正常了，换MOS管，通电开机，桥供电1.05v出来了，再测内存供电1.58v，装CPU,内存，成功点亮。故障排除，维修到此结束。
本案例由迅维会员分享提供
