初始问题判断Chendys Chen
1:目视主板槽是否有损坏,主板的正反面有无断线.
2:量测SX1看有无32.768KHZ,POU1的PIN:2 3VSB.
3:不上电原因猜想分析,不上电大概可以分为以下两种情况.
一种是主动式不上电[就是指上电部分电路由于不能正常动作或硬件损坏造成的没有下达上电指
令PSON#的现象],这种不上电其主要现象特征PSON#不能被拉低.维修方法参考上电流程.
第二种是被动式不上电[就是指有部分电路电压的负载过大或短路造成了电源的过流保护断电现
象],这种不上电其主要现象特征是PSON#已经被拉低但电源没有电压输出(+5VSB除外).维修方
法参考电源过流保护电路教程.
维修流程

目视
不上电问题确认,首先目视主板所有插槽及接口部分查看是否有无针脚短路,还有主板的反面焊点有无连锡或硬物划伤.

PSON#
插上电源及制具用示波器探针测量OR25的PIN:2[ATX_PSON#],上电前的电压应为3V以上,然后触动PWRBNT#[PANEL的PIN:11],这时PSON#信号应从高电平变为低电平(0.1V以下).量测过程中发现PSON#信号是高电平表示主板没有发出上电指令(主动式不上电).

PWRBTN#
问题点查寻,根据以上所说主动式不上电我们要按上电流程进行测量.PWRBTN#信号ORN2的PIN:3(2V以上正常,触动是且有跳动),

PWRBTN
PWRBTN#_SIO ORN2的PIN:5(3V以上正常,触动是且有跳动),

S_SLP_S3#
OU1的PIN:73 S_SLP_S3(是由南桥发给I/O的上电时应为高电平3V以上正常).实际测量值是0V南桥没能发出该信号故障锁定在南桥.
RSMRST#
南桥方面主要测量ORN2的PIN:7(RSMRST#),
3VSB

POU1的PIN:2 3VSB
BATT

BATT电压SC48的PIN:1(2.8V以上正常),
S_+1.5VSB_VR

SC55的PIN:1 S_+1.5VSB_VR

32.768KHZ

SX1的32.768KHZ
S_RTCRST#

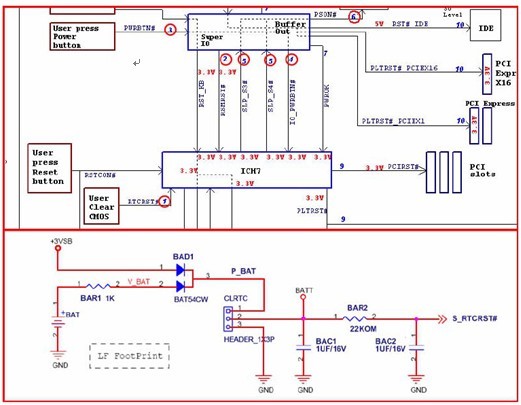

S_RTCRST# BAR2的PIN:2(2.5V以上正常)实时钟晶振.量测过程中发现S_RTCRST#信号的电平只有0.6左右低于正常值.
S_RTCRST#信号是VBAT电压经过电阻BAR2限流而来的,量测BAR2的PIN:1 VBAT和电阻BAR2阻值是22K如果VBAT的电压正常BAR2电阻没有损坏的话故障就只能是出现在S_RTCRST# 信号的负载方.①是南桥SU1.②是滤波电容BAC2.更换BAC2后S_RTCRST#电平恢复正常,上电运行OK.
