初始问题判断Chendys
1:目视主板插槽是否有损坏,主板的正反面有无断线.
2:量测X2看有无32.768KHZ,PQ79的PIN:2 3VSB.
3:上CPU,80卡,进行上电运行对80卡的代码确认.[00]
4:[00]分析,一种[00]是由于CPU没有工作造成的[00]我们称之为全0,它一般是CPU的工作条件没有形成如VCORE电压,CPURST#CLK等.还有一些是SC`NC损坏造成的总线挂起,如南桥的NMI#和北桥的HOLD等信号.(当然如果SC到NC的通信总线没能正常工作的话那么NC也不会发CPURST#)
5:另外一种[00]就是CPU已经工作了但是没能正常运行下去属于 [C0`D0]之前的代码.造成这种[00]的一般是数据或地址在传送过程中丢失或被修改引起的.通常我们能在DEBUG CARD 的地址和数据显示管上看到数字.这代表CPU已经发出了地址和读出了代码.
维修流程

目视

VCORE

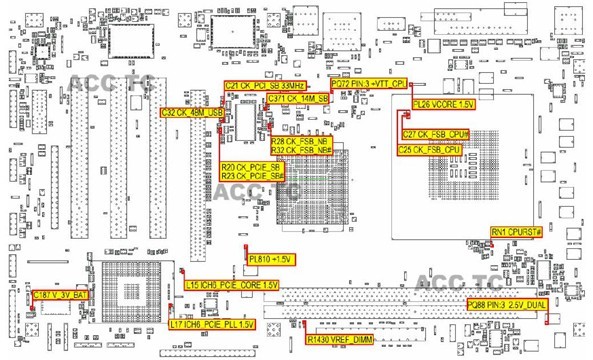

首先进行[00]种类的确认,量测PL26处的VCORE是否正确1.5V左右
CPURST#
量测C25`C27的PIN:1 CLK_CPU 100MHZ~200MHZ,
CLK_CPU
量测CPURST RN1的PIN:2 1.2V以上为正常在触动RSTBTN#且有跳动当量测RN1的 PIN:2 时发现电平是1.1V正常的,但是在触动RSTBTN#时就变为低电平无法恢复高电平,由此判断属于前一种[00]全0.无CPURST#,CPURST#是先由SC发给NC,NC再发给CPU的,因此SC和NC工作所需要的电压和频率是必不可少的.、

NC电压
1，VTT_CPU PQ72的PIN:3为1.2V
2，2.5V_DUAL VTT_DDR,PQ88的PIN:3
3，1.5V PL810的PIN:2 ，
CLK_FSB_NB:R28`R32的PIN:1 100~200MHZ.
NC频率
1，ICH6_PCIE_CORE L15的PIN:2为 +1.5V
2，BATT电压 C187的PIN:1 2.8V以上正常,
3，ICH6_PCIE_PLL L17的PIN:2 1.5V
SC频率
1，CK_PCIE_SB CLK:R23`R20的PIN:1
2，33MHZ C21的PIN:2
3，14MHZ C371的PIN:2
4，48MHZ C32的PIN:1
SC REST
量测SC的RESET#信号U14的PIN:2 PLTRST# 在触动RSTCON#时正常有3V到0V的跳动.该信号正常表示NC已经收到了SC的复位信号.以上测量没有发现问题剩下的就只有
①北桥芯片损坏.
②SC到NC的通信总线没能正常工作(常见有断线).用目视法和测量点对地阻值测量法来检测SC到NC的HUBLINK走线.(最终在放大镜的帮助下在主 板的背面PCE96 PIN:1的焊接点处发现了断线)补线后,重开机运行OK
