技嘉B75M主板上电风扇转一下就停故障维修

  接修同行发来的技嘉的B75-HD3  REV1.0的主板,故障是上电风扇转一下就停。

技嘉B75M主板上电风扇转一下停维修 图1

技嘉B75M主板上电风扇转一下停维修 图2

  转一下就停这种情况造成的原因有多种:缺电压BIOS不对,5V12V检测不对都会导致,当然这种情况肯定是先测主供电排除一下最为快速。这块板就是测量各大主供电,除了CPU供电没有其它都产生了,接下来就要测量CPU控制芯片的工作条件了。芯片的主供电都是没有问题的,直接测量开启信号,在图纸上找到开启信号的引脚。

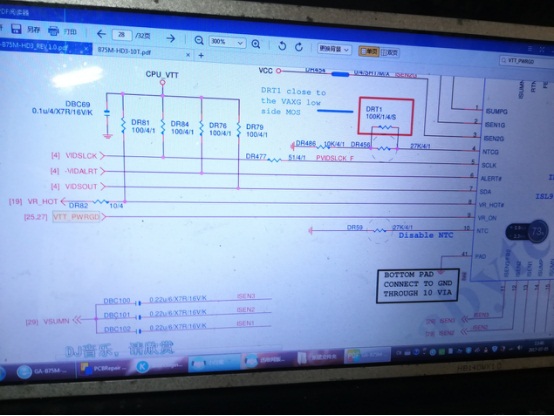

技嘉B75M主板上电风扇转一下停维修 图3

  CPU供电的开启信号是在总线供电正常后产生VTT PWRGD提供的,实测芯片这面开启信号无电压,搜开启信号哪里产生的,到了这里。

技嘉B75M主板上电风扇转一下停维修 图4

  各PG信号、开启信号,技嘉喜欢用这些小三条腿管子控制,这种小三条腿管子坏也是技嘉的通病。经过测量Q48的控制级已经是低电压了,但是1、3脚还是导通了,很明显Q48挂了,在点位图上和板上找到Q48。

技嘉B75M主板上电风扇转一下停维修 图5

技嘉B75M主板上电风扇转一下停维修 图6

  直接把管子拆掉,至此,技嘉B75M主板上电风扇转一下停故障修复。
