thinkpad t410 集显笔记本主板修复过程——迅维学员维修案例展示

更新时间:2015-12-03 10:15:39

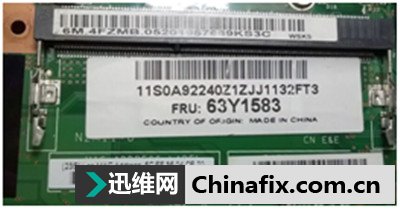

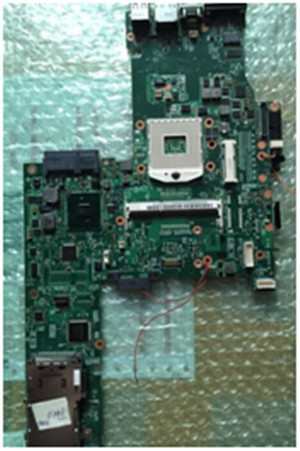

    来到迅维实地两个多月了,每天跟着徐总和饼哥不间断的学习主板和笔记本的维修理论,感觉收获可以说是相当不错的。本人上班的地方隔实地比较近,所以礼拜天不上课的时间可以回到店里实操修板,嘿嘿﹌上个礼拜天下午老板娘给我一块thinkpad t410的主板,据说是客户拿笔记本拿过来换了主板,没有拿走,说是不开机,让我看看……我接手的时候裸板一片,CMOS电池、DC头什么的都没有。

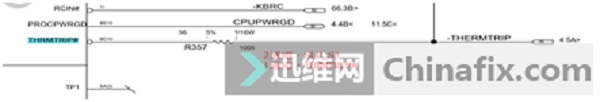

    内存条码、主板目测没有太明显情况(呵呵,你懂的),拿起万用表,习惯性的打公共点和各大电感对地阻值,无异常。好吧,找到thinkpad t410的独显图纸和点位(集显图纸没有找到)参照维修。焊上DC头通电自动触发,电流0.01A﹎0.08A,大约1秒左右的时间掉回到0.01A。掉电以后测待机3V/5V正常,掉电的瞬间逐个测得内存供电L35  1.5V和总线供电L28  1.05V正常,二级电压3V/5V也正常……其他电感均无电压,心想电流这么低就掉电了,起初认为应该是过温保护导致的吧!用万用表量了一下THRMTRIP#(过温保护)信号 ,此信号由VCC1R05B_VTT经过R600上拉,由于掉电以后,除了待机电压以外的其他电压都没了,没有示波器,所以就卡壳在这里了〖在此本人不得不提一下,由于ThinkPad笔记本本人接触的比较少,其他联想笔记本主板(如:Y470等)正常情况下一般不装U电流会到0.3A-0.4A左右掉电,这片板子电流到0.08A掉电,本人一直误以为是过温保护导致的掉电问题,所以没有上U测试,导致走了不少弯路〗……

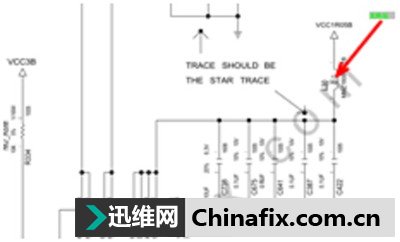

      第二天,带着板子来到了迅维,请教了饼哥大神才知道thinkpad t410这款机子,检测不到U,电流上不去正常(心里顿时一万个OOXX飞过)….为了验证,还是用示波器抓了THRMTRIP#(过温保护)和SLP_S3#两个信号的波形进行对比,发现是SLP_S3#先掉,说明不是过温导致的掉电问题,借了个一代U装上,电流0.57A左右起来了,因为只有裸板也没有内存,无法测试板子好坏,遂量了CPU复位,发现RSTIN#无电压,RSTIN#由平台复位-PLTRST_FAR经过电阻R79、R990分压而来,平台复位也没有,现在才知道这板子其实是无复位……既然没有复位,大家都知道,按照笔记本:保护隔离→待机→触发→供电→时钟→PG、复位→跑码   的工作流程,查PG信号SYS_PWROK、PWROK、MEPWROK都有,PG也有,接着查时钟发现时钟芯片发给桥的14M有波形,但100M和96M没波形,经咨询老师得知这个最大的可能是1.05V供电没有导致时钟芯片一半模块不工作。于是查芯片U2的工作条件,问题出来了,时钟芯片的其他条件都正常,唯独贴片电感L30两端无电压,VCC1R05B为0V。

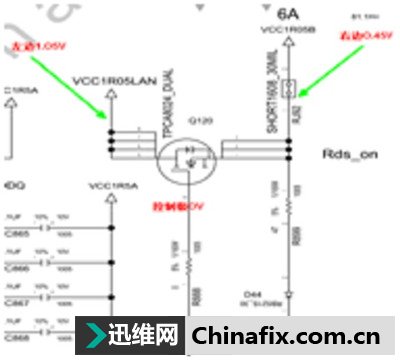

    果然如此,查VCC1RO5B来源于N管Q120,Q120  D极VCC1R05LAN电压1.05V正常,S极电压VCC1R05B实测只有0.45V,而G极无电压,明显不正常.  Q120想要导通输出1.05V的VCC1R05B,G级必须为高电平,G极控制信号为B_DRV

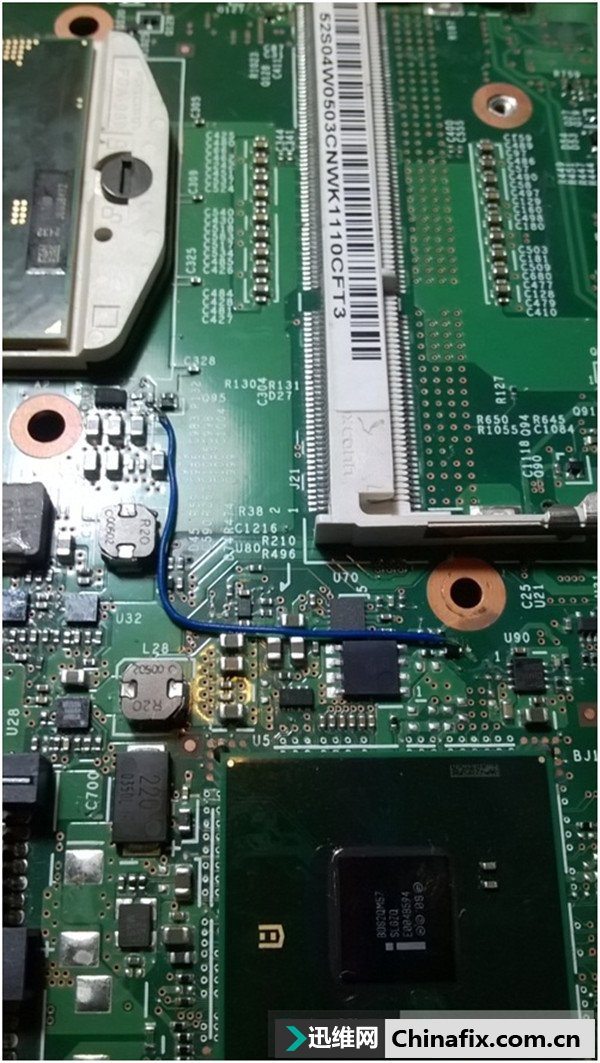

    查图得知B_DRV来自于芯片U61的26脚,万用表测26脚3.3V高电平,问题很明显,U61第26脚和Q120 G之间断线了,飞线解决问题,此机修复!

    由于本人以前很少发帖,有没有说清楚或者做的不够好的地方,请大家多多给予指正!
