苹果笔记本a1370开机不触发维修案例展示

更新时间:2015-12-18 11:46:15

笔记本型号:苹果笔记本a1370

板号:820-2796-B

芯片组:MCP89

故障描述:不触发

解决办法:

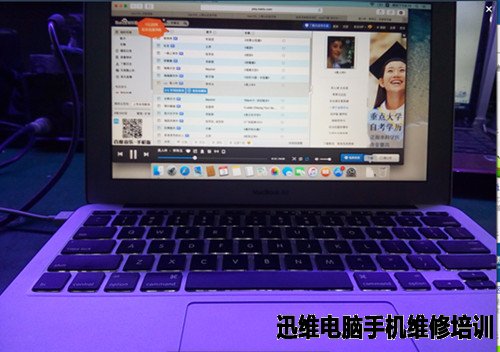

   原始故障是不触发,同事加焊了EC后。能亮机但是装硬盘跑码掉电。

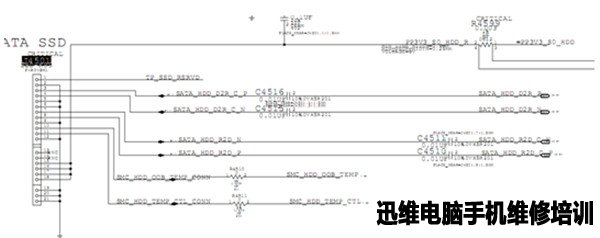

查硬盘接口的供电PP3V3_S0_HDD,打硬盘接口的2对耦合电容,拆掉到硬盘接口到EC的温度检测电阻R4510 温度控制电阻R4511涛声依旧。用示波器抓硬盘的供电PP3V3_S0_HDD.发现波形有点飘,换掉硬盘供电检测的IC U5380没什么效果,去掉硬盘供电的检流电阻R4599不掉,更换后一样。查PP3V3S0是=PP3V3_S5_P3V3S0FET经过Q7930转换而来,PP3V3_S5_P3V3S0FET来自TPS51980.用示波器抓L7260波形也有点不稳。怀疑滤波不良,更换后级的滤波电容后一样。抓电感前端的波形发现有频率有点不正常。查外围电路没发现异常,除了电容,最后更换C7238后正常。原因大家自己分析一下。
