液晶显示器白屏的简单维修

  电脑蓝屏或黑屏,相对来说大家并不陌生,然而液晶显示器白屏该如何维修呢?
  面对这样棘手的问题,迅维培训部黄鑫船老师的维修过程如下:
  液晶显示屏型号:LTM190E1-L01



  故障现象:开机白屏
  排除驱动板后,拆开屏后面的逻辑板屏蔽盖,见到逻辑板后,发现逻辑板上的一个升压芯片都烧糊了,这种情况也只能改板,找出要改的供电条件:VON\VOFF\AVDD……如下图:





  以上条件找出来后,再从其它坏屏上拆片好的逻辑板下来,然后给新拆下的逻辑板通上5V的电压,找出以上要改的相关供电:

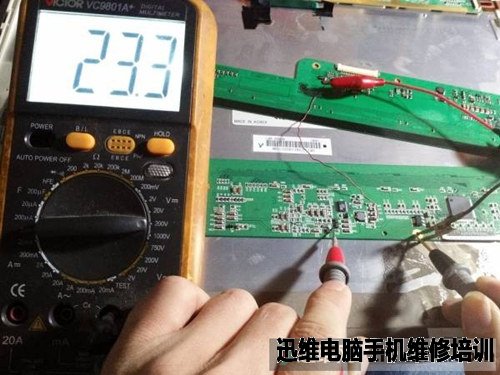

  第1步:用万用表找出VGH  25V,实测23.3V,如下图:


  第2步:然后再找出VGL -6V,实测-9V,如下图:


第2步:然后再找出VGL -6V,实测-9V,如下图:

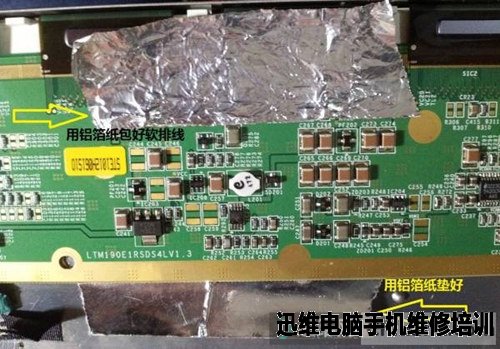

  第4步:把原逻辑板上烧糊的芯片拆掉,拆的时候要做好隔热防护,不然把屏吹挂了就麻烦了,如下图:

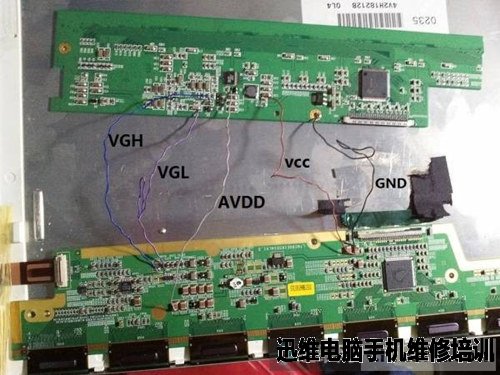

  第5步:把拆下来的好逻辑板上的各个供电飞线到原逻辑板上去;

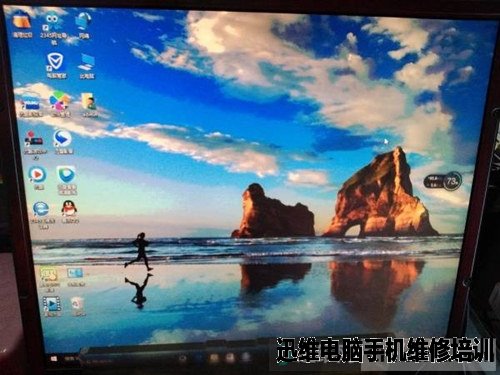

  第6步:改好后,简单处理了一下线路,通电试机,一切都正常了。如下图:



  本文作者:黄鑫船,迅维培训部金牌讲师,从事电脑维修行业近10年,深谙维修技术,凭着多年维修积累的丰富维修经验,主要擅长笔记本主板、台式机主板、液晶显示器的维修与电路分析,基础知识扎实,擅长使用示波器修机,以及各种疑难故障的分析;教学经验丰富,对待学员非常负责。
