华擎主板 开机内存不过——维修案例展示

更新时间:2015-12-18 13:33:20

品牌:华擎主板

型号:Z77 PROFESSIONAL

芯片组:Z77
板号:FATAL1TY

故障描述:开机内存不过

解决方法:
     主板整体图

主板型号

插电开机不插内存自带LED档55代码,插上小喇叭报警一长嘀,插上内存代码不变,声音变成四短声嘀,测量内存主供电、REF、SPD、SMDATA、SMCLK、RESTE都正常,第一步先刷了个BIOS,BIOS刷完之后有时跑25代跑有时又跑到4F代码重启不停循环。

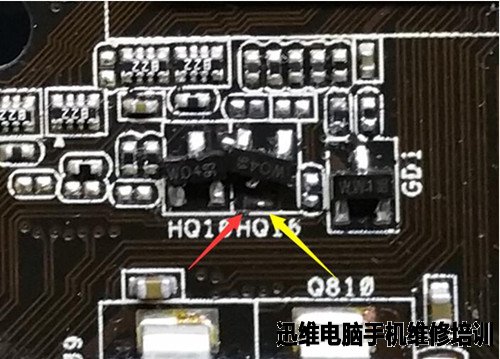

于是又把板上的其他供电都查了一遍都正常,仔细检查了一下板子背面也没有刮伤的地方,于是把桥散热片拆了,发现桥下面有个三极管焊盘被弄掉了。

量了一下这个三极管发现BCE之间没有阻值,更换了一个同样的三极管后,触发开机不跑码了,测试了三极管确认是没有问题,试了好几次也一样不跑码,怀疑桥有问题扔一边了。

第二天上班插电开机又能跑码,每次都是跑到4F循环重启,插上显卡也一样,直接把桥拆下来重植了一遍,上电开机过4F不掉电了,插上显卡跑到B2代码停住,接上显示器已经显示。

之前刷过官网最新的1.7版本BIOS画面显示后提示升级ME,当升级条滚动完之后突然重启于是又是升级ME一直循环。更换1.6后还是一样,重下最初始1.0版本后正常显示。显示后提示1394GUID错误。

华擎主板很多都刷完BIOS之后都会报1394错误,根据华擎技术中心主板维修手册说要重写1394GUID就能解决

重写GUID需要在纯DOS下进行,现在的PE工具里面基本上都带有纯DOS工具

运行MAXDOS工具箱

选择纯DOS模式

华擎提供的1394GUID重写工具之前解压好放在U盘里面了,进入纯DOS模式后找到U盘盘符,我的是C,进入1394ID后输入fwguid c 1394ID号后回车,提示写入OK后就行了,顺利进入系统。
