二修三星300E5A维修过程 还有组SMBUS波形供大家参考

来源:电脑维修培训 发表时间:2014-05-08 浏览次数:


HOHO~~~到俺的时间了 俺又来了,,早上到店里吃了点东西忙点别的一会同行送来一台三星的300E5A说是有的时候能开机,平均按10下能亮一下。好了不罗嗦,接过本子开机看一下电流0.28-0.6之后掉到0.28。拆了板子一看是I系列二代HM65芯片组,仔细观察没有进水痕迹。不过被同行给动了几个芯片,自己观察一下同行的烙铁技术挺好的。测量电压发现掉到0.28所有电压都正常。不上内存 电压是在0.45左右不掉;在内存哪里纠结了一会感觉不是这里问题。先自己排除一下待机正常--触发正常上电正常-嗯掉电掉到0.28所有电压都出来了。

总结一下

1、BIOS

2、南桥

正在这里想呢 领导来了说打一下USB阻抗。经测量第一组430和408 第二组430和385,这下不需要纠结了很定是桥了。之后把机器放这里领导去报价。报价OK。找桥在芯片盒一阵翻找。找到个HM67的,可是这个是HM65的以前听别人说过好像能通用。还是保险点问了下远程群里的兄弟们 他们说OK 可以代换。领导接过板子说我来。板子交给老板上BGA,完事以后测量U口阻抗正常,上电 正常。。

HOHO 大家以为OK 了吧,其实没有继续往下走下边才是重点哈。正常领导得意的笑,得意的笑。关机有开一次嘿嘿问题来了 又掉到0.28了。经过试验开10次5次触发正常5次不正常。。到现在也许会有朋友说是不是桥没做好啊,其实不然。。俺们家领导BGA的功夫很厉害,做黑胶的成功几率在90%以上。经过纠结一阵还是不上内存不掉电,电流0.45 左右。在这里又纠结了半小时。领导说我想刷BIOS 试试。我说:感觉不像是BIOS 啊 上电都正常跑马都亮机了。不正常是掉电也是掉到0.28 感觉真不像内存。领导说试试吧。领导把BIOS拆下来放到编程器上提示ID错误 厂商不符合 ,领导说明明是对的啊,都是按照编号查的。。我们家是希尔特500P的编程器应该不会这样。突然间想到对啊,饼哥在上课的时候说过 BIOS 芯片也可以损坏,随坏后会引起不上电、掉电、和一些怪问题。我这么和领导说的,告诉领导换一个。领导说不能啊BIOS芯片不容易损坏啊,我强行刷一次试试。我说不是我说的是饼哥说的。领导一阵翻箱倒柜在料板上找来个4M BIOS 刷上去。接好电源上电。电流一阵小跑OK 亮了。经过反复测量每次都正常。到现在问题修复了呵呵。

二修三星300E5A维修过程

再次谢谢饼哥和阿林老师,给大家加点分吧,写文章不容易。最后开机了抓了组内存SMBUS总线波形供大家参考

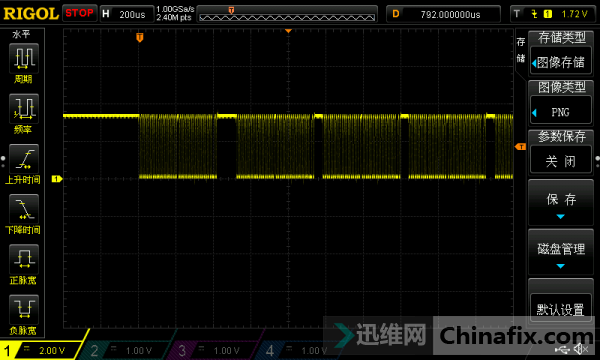

SMBCLK波形图:

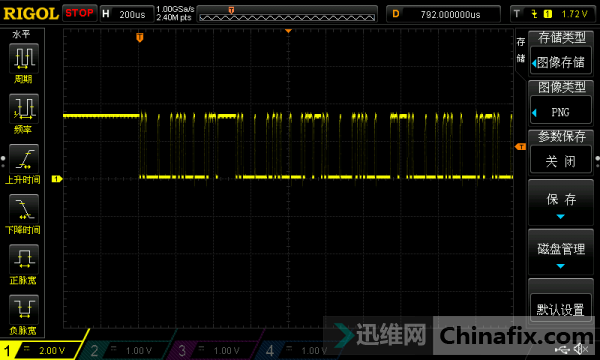

内存SMBUS总线波形

内存SMBUS总线波形
