带领徙弟们小修K42JR进水机一例

来源:电脑维修培训 发表时间:2014-05-10 浏览次数:


带领徙弟们小修K42JR进水机一例
http://www.chinafix.com/thread-763987-1-1.html
(出处: 中国主板维修基地_迅维网)

带领两个不争气的徙弟们小修K42JR进水机一例
机型:华硕K42JR
故障现象:待机0.145左右,不触发。
昨天在外忙了一天,晚上回到店里,徙弟指着一台ASUS K42JR,说:“这板子不触发,在待机状态下3V、5V正常,这机子是一同行送来的,是一台进水机,同行自己拆开清理过了。”
然后我问徙弟:“你接到这机器之修,都修了哪些?”
他说:“我看到待机电流有点高,独显供电提前出来了!真奇葩!”

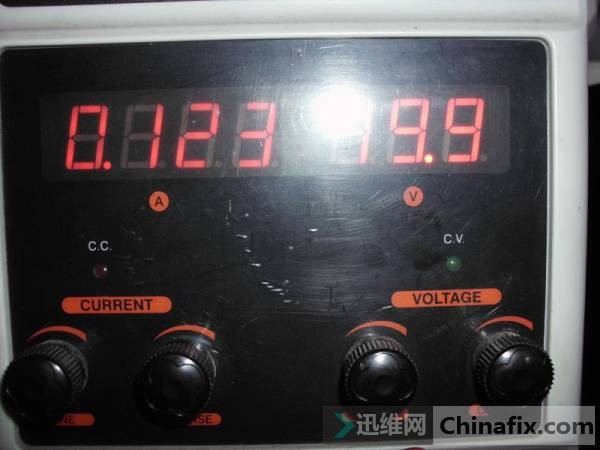

他还测给我看了一下,如下图

待机电流

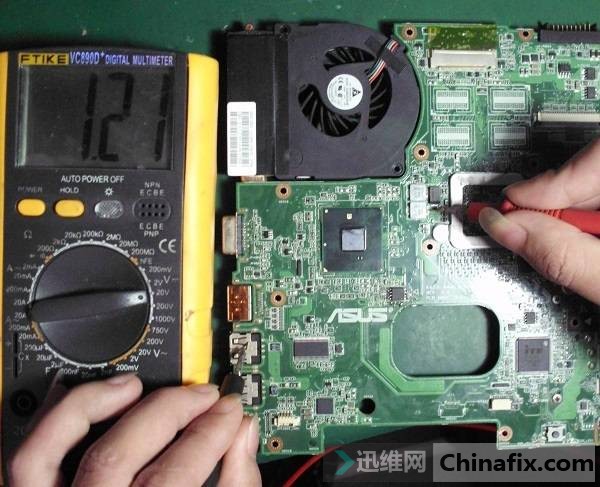

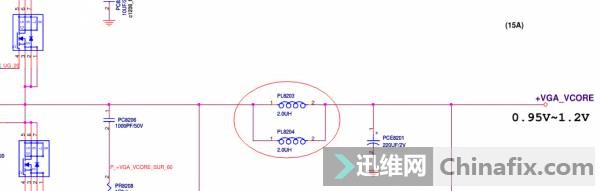

可以看出这电流确实高啊!再测PL8203\PL8204的+VGA_VCORE,如下图

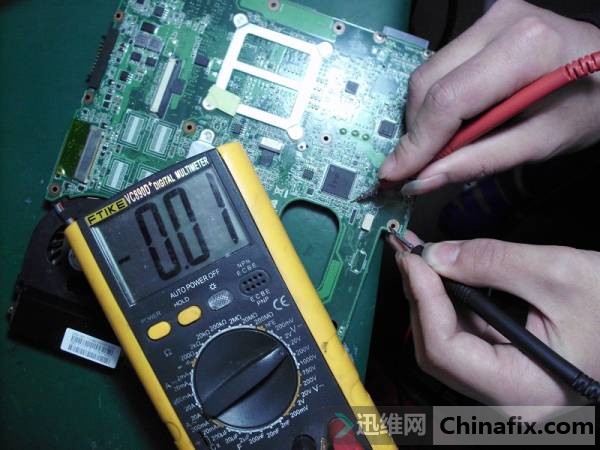

测PL8203\\PL8204的+VGA_VCORE
独显供电
测得确实是独显供电提前出来了。
然后我再问他:“你对这种故障的维修思路是什么?”

他说:“我查了一下图纸,说这独显供的开启信号是PCH桥发出来了,所以就怀疑桥和BIOS、EC的问题”
PCH桥
BIOS
EC

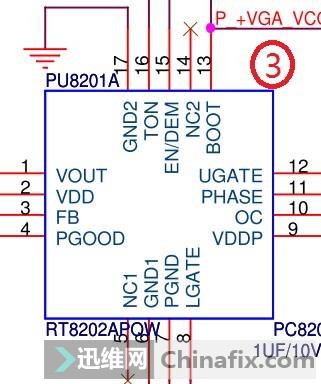

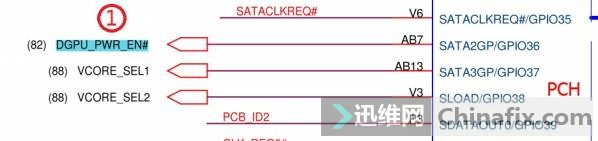

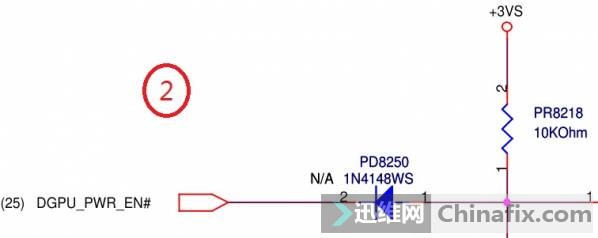

徙弟指着图纸说:“你看,这开启信号DGPU_PWR_EN#从PCH发出来之后,经过PD8250钳位二极管(为什么叫钳位二极管呢?去迅维学习基础课之后便知)之后,使PU8201A(RT8202)的第15脚EN变成高电平,开启独显供电,实测这个脚确实有2.9V高电平。所我就简单的查了一下PCH和EC的待机条件,刷了几个BIOS,故障依旧,现在准备上BGA干桥了,准备加焊不行就换桥。”我说,那就让我来验证一下吧。

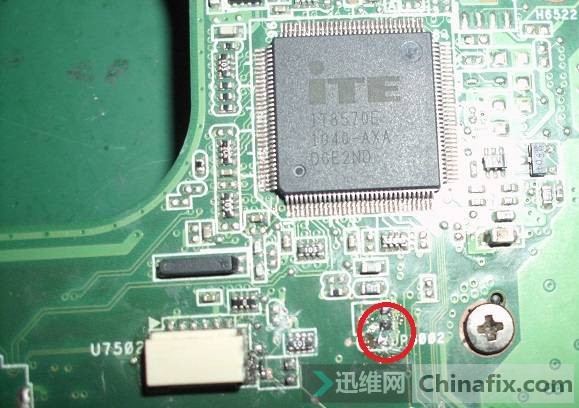

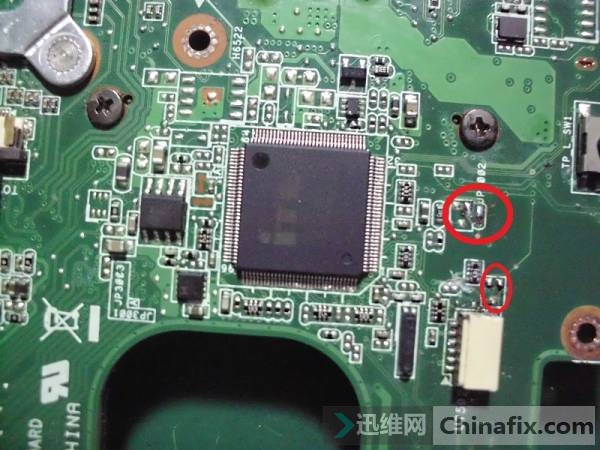

然后我本人接过主板,发现触摸板下面的主板上有几个小小的黑点,像被腐蚀了似的,而且还有个三脚元件用手一摸就掉了。如下图:

三脚元件一抹就掉
看到这 种情况,我就跟徙弟说“这独显供电提前出来--是个假像!可能是个迷魂阵,你可能被这个迷魂阵给迷住了!真正的元凶可能另有它处。”
下面开始带领徙弟们一起破阵:

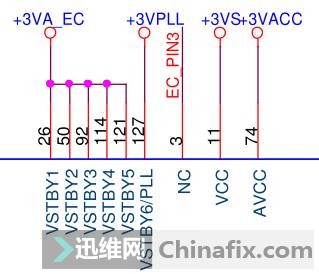

1、根据徙弟的描述,发现此板有两个故障,第一就是不触发,第二就是独显供电先出来了,要想跳出迷阵,就得另找突破口,那我就先拿 不触发 这个病开刀,先重新检查EC的条件,EC待现供电一个一个测量,EC有哪些待机供电呢?看下图:

重新检查EC的条件
127脚+3VPLL没电

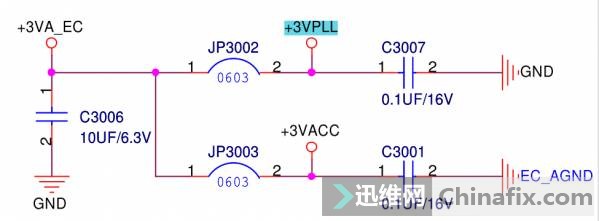

它的待机供电有三个,分别是+3VA_EC、+3VAVCC、+3VPLL(徙弟就是把这个脚的电压忽略了,以为这是触发后才有的电),另一个+3VS是S3电压。
2、通电实际测量时,正好发现127脚+3VPLL没电(在EC旁边的C3007电容上测得),而且EC的32.768晶振也没波形,难怪不触发,如下图:

直接飞线

3、好,先把这个供电搞出来再说,直接飞线!对!没错,直接也可以,但是我经过简单推测,发现EC旁边被腐蚀的地方,正是这个EC的待机供电,用飞线补好:

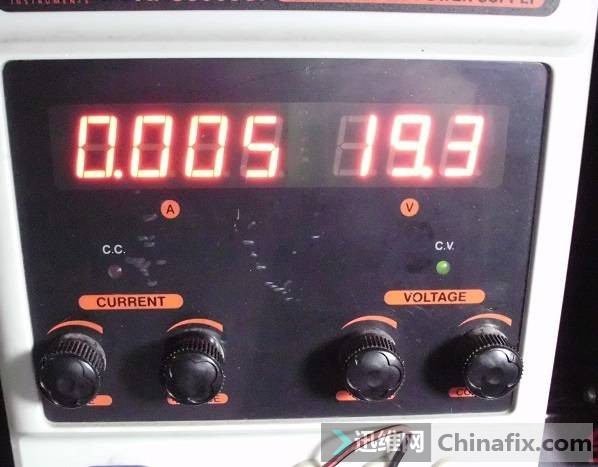

待机电流
再插上电源,待机电流恢复到了0.005A,
EC的127脚电压也恢复到了正常
EC的127脚电压也恢复到了正常,

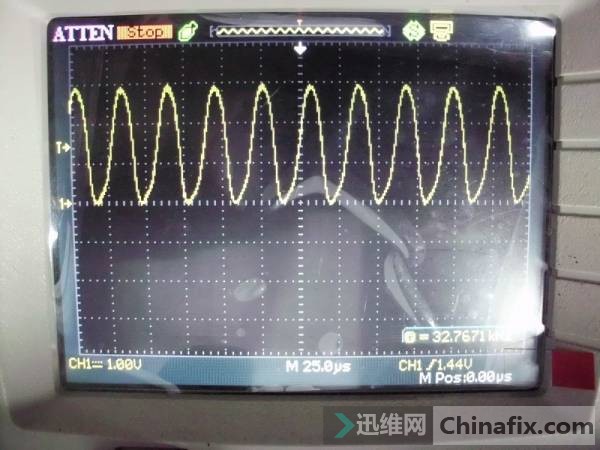

EC的32.768KHZ的波也出来了
EC的32.768KHZ的波也出来了

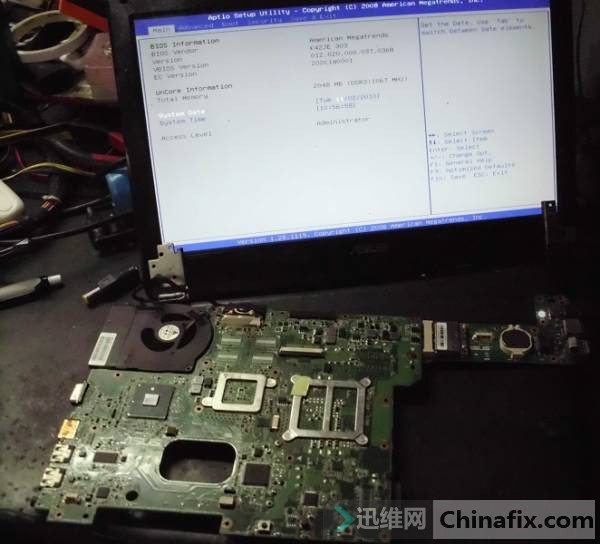

终于亮机了

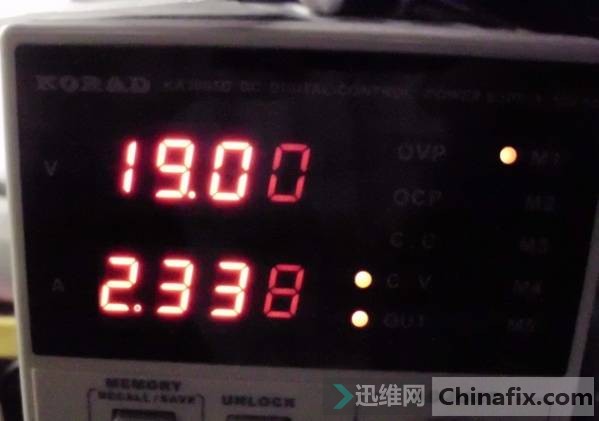

好了,到这一步,再测EC的待机复位也是正常的,此时应该可以触发了,于是很淡定的按下开关,电流一路狂奔,上到了2.3几安的电流,插上屏,终于亮机了,带领将士们顺利破阵!。


最后我再卖个关子:哈哈!有人可能会问,之前不是独显供电提前出来了吗?为什么把EC供电修好后就一切正常了呢?--这个问题......就让你们带着这个疑问去基地学习找饼哥回答吧。
