迅维实地学员分享ACER V5-571笔记本不触发维修一例

  本文为迅维实地学员龚绍原创,迅维论坛ID:168844


  机器型号:ACER V5-571集显

  板号:11309-4M

  待机电流:0.04A【修好后的待机电流0.01A】

  维修过程:

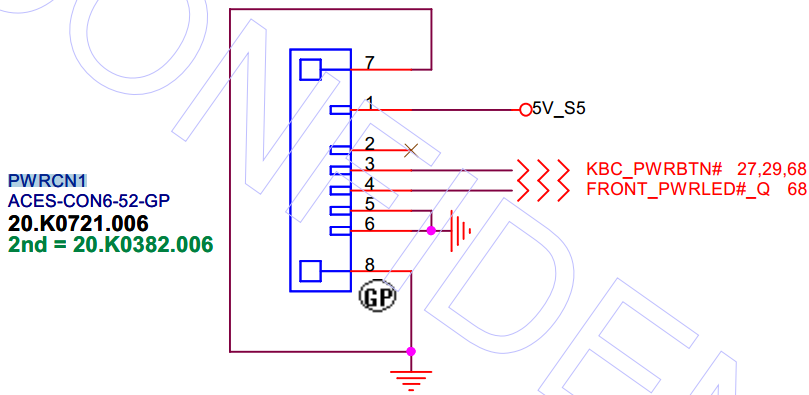

  接到机后上电测试待机电流0.04A不触发,客户反映放了一个多月没用,就开不了了。拆开机后测试3.3V5V正常,开关只有0.8V,按开关可以跳变。打开鑫智造,找到图纸跑线。








  D2902测阻值:2脚800+,1脚47,再跑。





  到声卡了,取下来阻值马上就正常了,3.3V开关电压也正常了,正好手上有一片11309-2的材板,换声卡还是不触发。









  继续找问题,查找桥和EC的触发条件。





  VCCRTC 3.3V,RTCRST# 2.5V,SRTCRST# 0V,看来问题找到了。



  到主板上找C2013位置,C2013在南桥背面,一眼看去这个电容有点点发霉,测阻值170,取下来再测阻值800+,更换后开机正常了。
