升腾N660一体机开机黑屏不显示维修

【机器型号】升腾N660 一体机

【故障现象】开机黑屏不显示,偶尔会显示一下LOGO

  客户描述有时候能用一天,有时候就一直不显示。拿过来就是再也不显示了。

【维修过程】

  通电测式的时候,确定能看到LOGO,然后能看到电脑自检文字, 秒熄了,电脑在运转。因为没有外接显示接口, 没法测试主机显示到底是不是正常的。

  拆机后,拿掉硬盘,插上键盘再开机,键盘灯能亮,也能软重启电脑,说明主板工作应该是正常的。然后把屏单拆下来,单点屏二个小时,没有问题。再上机,还是一样,不过发现能看到字,就是背光不亮,很微弱,不仔细看看不出来,比普通显示器背光坏了光线还要弱。所以一开始没有发现这个问题。

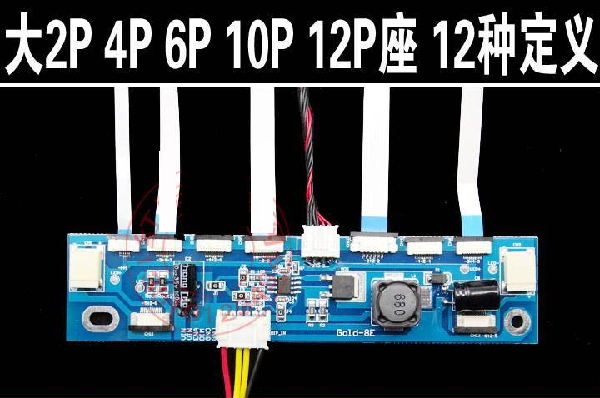

  判断问题出在了背光升压这块,但是此板是工程板,全集成的,没法当显示器维修。正好之前备了个万能LED升压板,如图:


升腾N660一体机开机黑屏不显示维修 图1

  通过点屏器单点背光, 发现能点亮。  再开机烧机, 烧了好几个小时, 一直都是正常的。  现在开始入手改此升压板上去了。一体机是19V适配器输入的,所以要按定义找升压板的工作条件


升腾N660一体机开机黑屏不显示维修 图2

  12V电压在此电感处找到。


升腾N660一体机开机黑屏不显示维修 图3

  GND就随便找了一个。


升腾N660一体机开机黑屏不显示维修 图4

  开启信号找的屏供电, 以前修过其它显示器,屏供电可以当开启信号, 所以这次继续用此方法。


升腾N660一体机开机黑屏不显示维修 图5

  这个接出来的延长线。


升腾N660一体机开机黑屏不显示维修 图6

  因为装机前已经测式过, 所以就直接装机了, 完美显示。

  改好的升压板还是免不了那个毛病, 开机的时候有1秒左右的白屏, 因为是一体机,关机后屏也是关掉的, 所以不存在关机的时候还会白屏,不影响使用。
