【迅维11月笔记本学员】SL400集显多处短路维修一例

本文由迅维培训实地学员原创,论坛ID:贰十九划


机型板号:联想SL400集显,ROCKY40-50_DDR2_UMA(PM45)故障:公共点微短,待机5V,内存,总线供电短路
开始维修:

不知不觉的时间过的真快,来迅维三个多月了,毕业在即!由于本人不怎么善于表达,起先没想把维修记录下来,但是经过激烈的思想斗争,为了那个优秀的毕业证,于是决定把在实践班修的第一块全板过程回忆整理并发上来!
好了进入正题:拿到主板的第一步目测了下元件完好,应该是没修过的板,心想一定要谨慎仔细对待。量公共点对地值60几,微短。待机3V400左右,正常。待机5V,4,短路。内存1.8V供电,也是几,短路。VCCP总线供电,0,短路(由于总线供电阻值正常是10欧以上,再仔细的量了下,确定短路),其它正常。额,量完之后有点心凉,这么多地方短路够我修好久了,纠结…

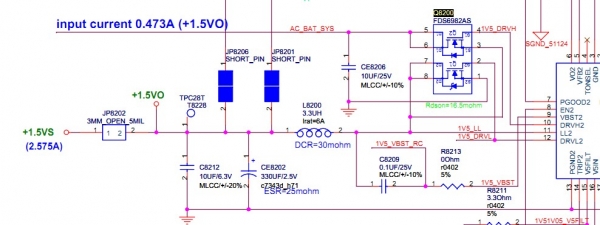

先排除公共点微短,老师说过公共点微短阻值不为0一般是MOS上下管击穿了,特别是上管。用老师教的秘密方法,快速找到了短路点Q8200,这是个双N的复合管负责给北桥供电,拆掉,打值,公共点400多正常了。

快速找到了短路点Q8200

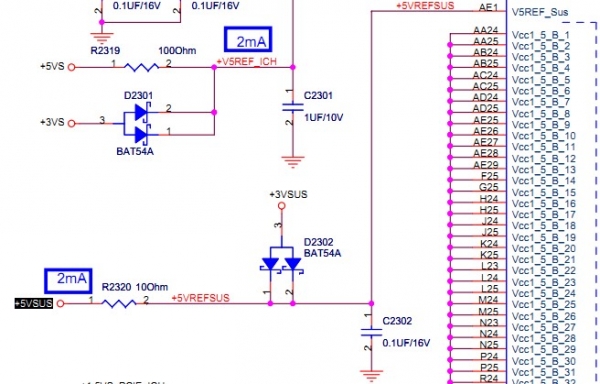

接着待机5V短路,先把大电感拔掉,前级400左右,后级短,看去向U8200,拆了,U8300,拆了,转换管Q9104Q9101…. 当拆掉这个R2320时阻值正常了!这根线直通南桥,只有一个电容,拔了,还是短,找到了原来是南桥短路了,征得老师同意后上BGA拆桥,再量,不短了。老师还是很大方的,给我换了个新的ICH9,拿到新桥后,没急着干上去,先排除别的短路点,不然浪费了。
先排除别的短路点

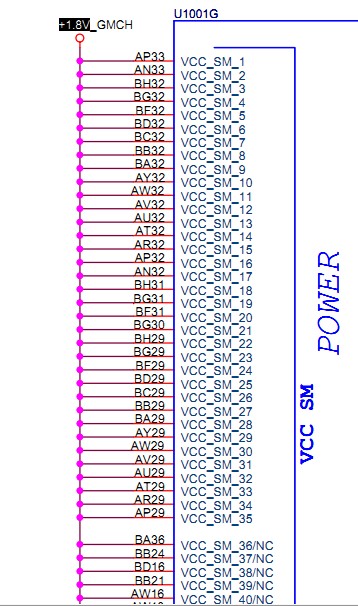

接下来是+1.8V(U8300,前面已拆),老规矩大电感拔掉,前级不短,后级短路,看去向很多,问了老师能不能烧机,老师说除了公共点以及待机部分其它供电最好不要烧机很危险,谨记。看图纸接着拆,滤波电容,复合管…. 转眼到了北桥部分,此供电直通北桥,心想运气不会这么差吧,难道北桥短了?(此板所有的都节点都不好割,所以只能扫荡式拆)先绕开北桥,等把所有能拆的元件都断开后,还是短,额,那只有北桥了,去征求老师的意见,老师淡定的来了一句:拆,我再确认:老师这板很多地方短,我不一定修的好,老师果断的说:一个GM45我还是负担的起的,拆。感动过后坚定的上BGA,一拆果然不短了。
坚定的上BGA一拆果然不短了

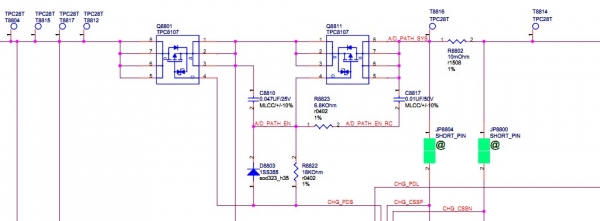

此时轮到VCCP供电了,一打值,15,竟然不短了,VCCP也给北桥供电,应该是北桥短路导致拉低总线供电的阻值。既然短路都排除了,那就上桥了。南北桥都做上去,拆的芯片元件都补上,各大电感阻值都正常,LX也都没断线,确认了下不准上电准则。插电,待机电流很微弱0.001,测公共点无电压。这个机器的公共点比较简单,充电芯片控制Q8801Q8811产生,测Q8801D极19V,S极19V,G极10V,Q8811S极19V,G极无电压,查芯片27脚PDS有10V输出,看主板少了R8822,补上,公共点电压出来了。其实少电阻也没事,但是D8803反装。
D8803反装

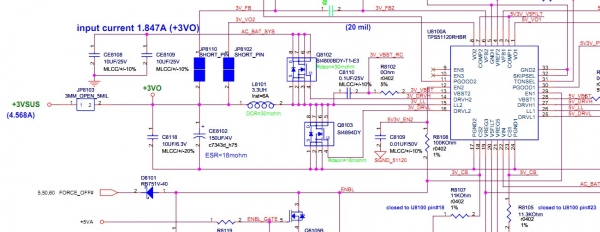

再插电,测待机5V,电压出来了,再测3V,没有,查芯片条件供电基准线性自举波形都正常,就是EN2没有,这个芯片应该是自身产生EN1后通过电阻上拉EN2,再找板上,坑爹阿,R8108和C8109竟然互换了,电容挡着EN1,EN2当然没有。换过来之后,待机有了,自动上电,电流唰唰的就上去了。

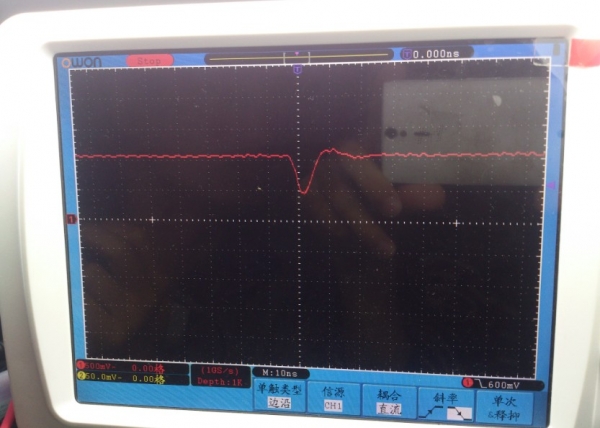

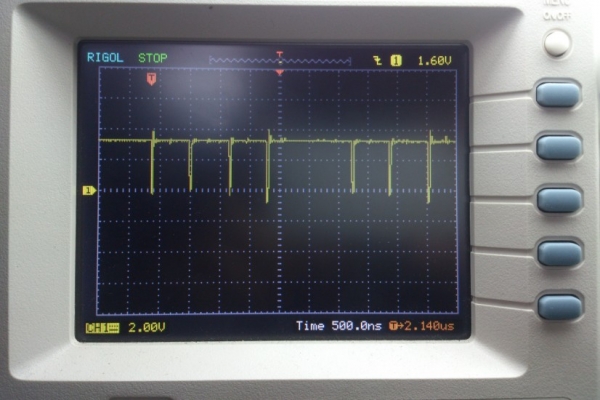

从老师那拿来CPU,内存,电流上到0.9A,感觉要亮了。上示波器抓波 ADS#,这个比较难抓,是用别的示波器抓的

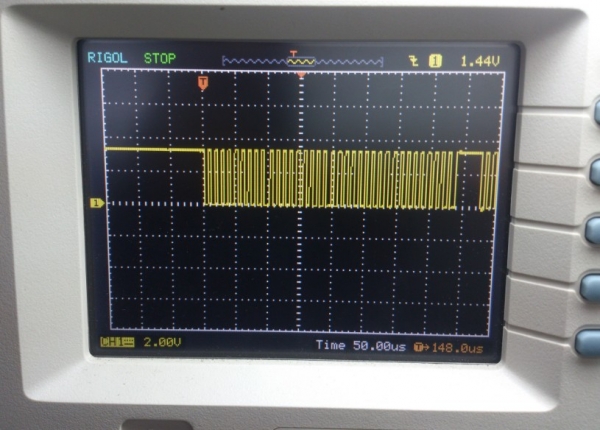

LPC帧周期

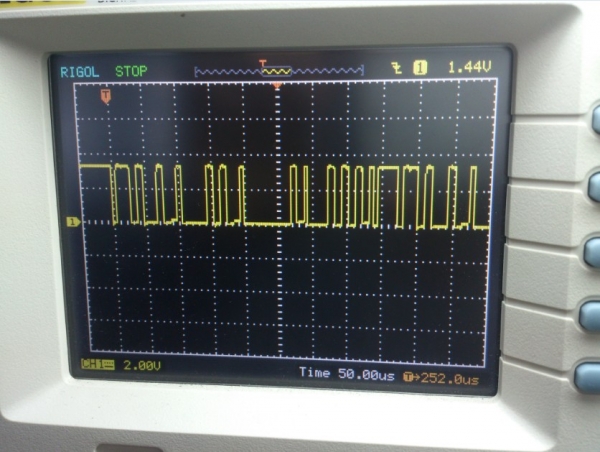

SMBUS数据时钟

LPC帧周期
LPC帧周期
这是本人第一次发帖,从刚来迅维时连MOS管都不能分辨的小小小白进化到了小小白,真是感慨良多,假如同是小小小白的你,还在犹豫不决的你,不要荒废青春了,赶快来迅维,时间比什么都宝贵!当然这里少不了迅维老师们的辛苦教育!在这里非常感谢迅维!这篇贴编辑了3个小时!肯定有很多错误的地方,希望各位同学,朋友,老师….有发现的话指出,洗耳恭听!当然,顺手加点分也是必须的,谢谢!
